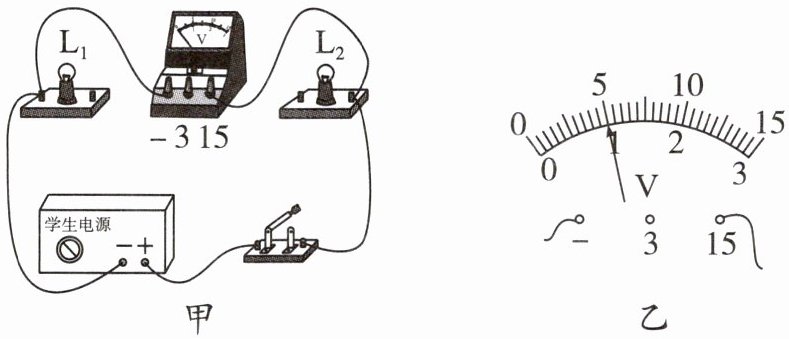

7.(2025·江苏徐州中考)小明用两个规格相同的小灯泡探究串联电路中电压的特点。
(1)实验电路如图甲所示,请用笔画线表示导线,将电路连接完整。

(2)正确连接电路,闭合开关,发现电压表有示数,两个小灯泡都不亮。故障原因可能是。
A. $L_1$短路 B. $L_2$短路
C. 开关断路 D. $L_1$或$L_2$断路
(3)故障排除后进行实验,电压表的示数如图乙所示,电压为 V。
(4)用电压表测出小灯泡$L_1$两端电压为2.5 V,小灯泡$L_2$两端电压也为2.5 V。小明由此得出结论:串联电路中,各用电器两端电压相等。请你指出小明实验中存在的问题:
。

7. (1) 如图所示 (2) D (3) 5 (4) 选用的小灯泡规格相同,且实验次数太少

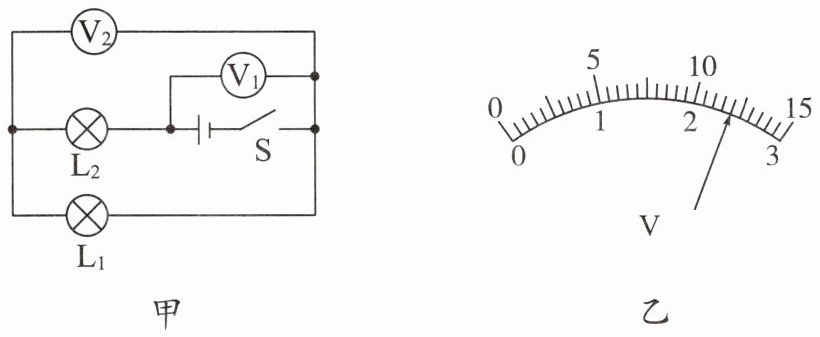

8. 如图甲所示，闭合开关后两个电压表$\mathrm{V}_1$和$\mathrm{V}_2$的指针偏转角度相同，位置如图乙所示，下列说法正确的是()

A.灯$\mathrm{L}_2$两端电压为$2.4\ \mathrm{V}$
B.灯$\mathrm{L}_1$两端电压为$9.6\ \mathrm{V}$
C.若$\mathrm{L}_1$灯丝烧断，则电压表$\mathrm{V}_2$示数变小
D.若灯$\mathrm{L}_2$发生短路，则电压表$\mathrm{V}_2$示数等于$12\ \mathrm{V}$

8. D

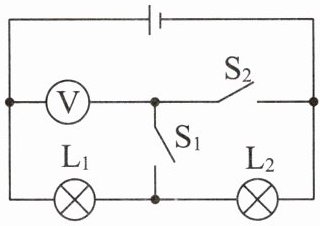

9. 如图所示，电源由4节全新干电池串联组成，当S₁闭合、S₂断开时，电压表示数为2.5 V。当S₁断开、S₂闭合时，电压表示数为 V，灯L₂两端的电压为 V。

9. 6 3.5

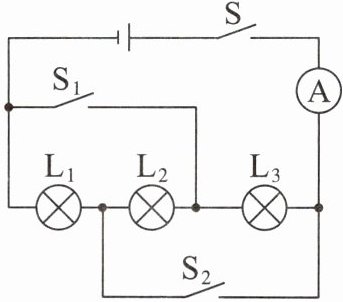

10.如图所示，电源电压恒为3 V，只闭合开关S和S₁，电流表A的示数为0.1 A；只闭合开关S和S₂，电流表A的示数为0.3 A；开关S、S₁、S₂都闭合，电流表A的示数为0.5 A。开关S、S₁、S₂都闭合时，灯泡L₁、L₂、L₃连接方式是联，灯泡L₁两端的电压为 V，通过灯泡L₂的电流为 A。

10. 并 3 0.1
