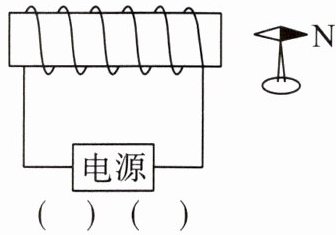

典例分析1（2024·山东东营中考）通电螺线管附近小磁针的N极指向如图所示，请在图中括号内标出电源的“+”“−”极。

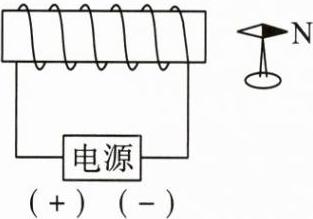

由题图知,小磁针静止时,右端为N极,根据异名磁极相互吸引、同名磁极相互排斥,可判断通电螺线管左端为S极,右端为N极。根据安培定则,用右手握住螺线管,让大拇指指向螺线管的N极,则四指所指的方向为电流的方向,可见电流从螺线管的左端流入,从右端流出,所以电源的左端为正极,右端为负极。标注结果如所示。

专题归纳二 三种电磁现象的综合辨析
电磁现象主要包括电流的磁效应、磁场对通电导线的作用和电磁感应现象，三者之间的综合辨析是中考命题的热点，也是必考点，多以选择题的形式出现。

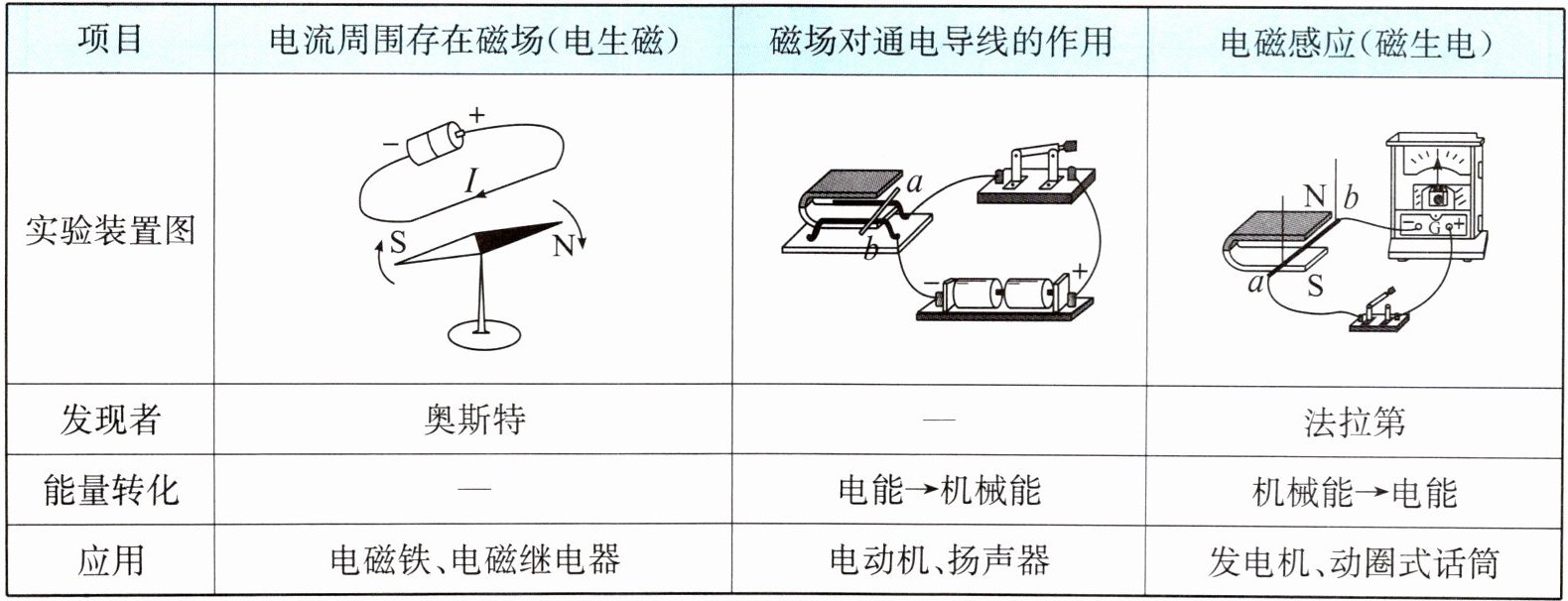

| 项目 | 电流周围存在磁场(电生磁) | 磁场对通电导线的作用 | 电磁感应(磁生电) |
| --- | --- | --- | --- |
| 实验装置图 | （奥斯特实验装置） | | （电磁感应实验装置） |
| 发现者 | 奥斯特 | — | 法拉第 |
| 能量转化 | — | 电能→机械能 | 机械能→电能 |
| 应用 | 电磁铁、电磁继电器 | 电动机、扬声器 | 发电机、动圈式话筒 |

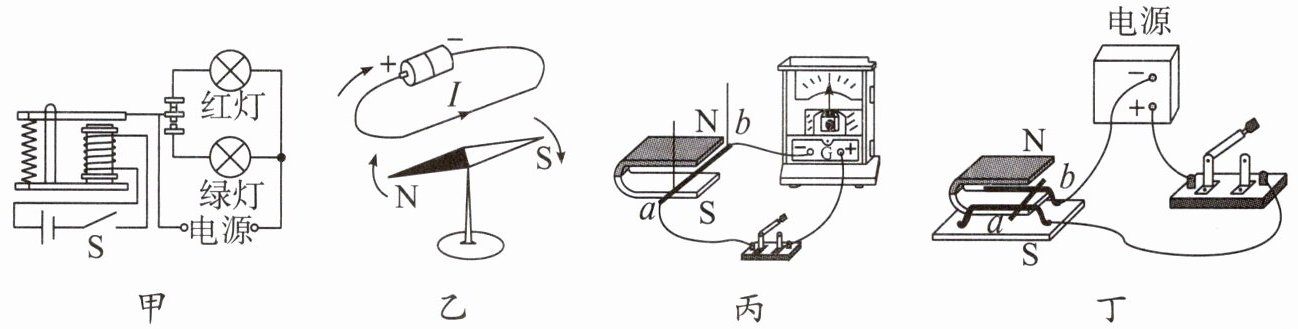

典例分析2 (2024·内蒙古中考)以下关于电与磁的描述正确的是()

A.如图甲所示,当闭合开关S时,电路中的红灯亮
B.如图乙所示,小磁针发生偏转是电磁感应现象
C.图所示实验原理与电动机工作原理相同
D.图丁所示实验原理与扬声器工作原理相同

D
