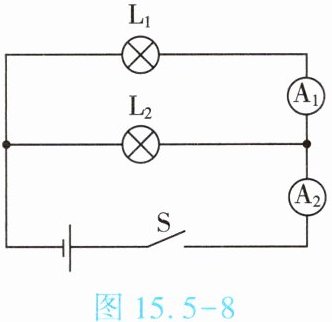

5.(★★)如图15.5-8所示,闭合开关S,灯$\mathrm{L}_1$与灯$\mathrm{L}_2$
并
联;如果$\mathrm{A}_1$的示数为0.5 A,$\mathrm{A}_2$的示数为0.9 A,则通过$\mathrm{L}_2$的电流为0.4
A。答案
5. 并 0.4

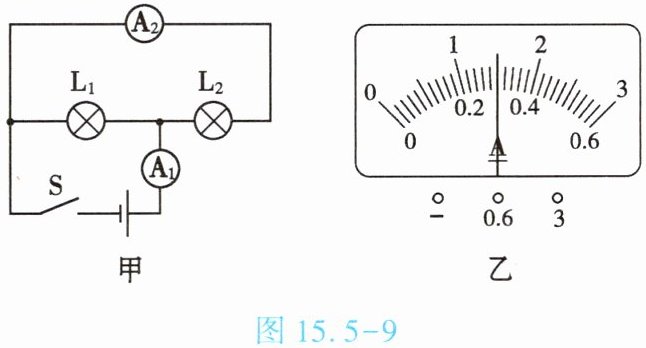

6. (★★★)(双选)如图15.5-9甲所示，闭合开关S后，两个灯泡都能发光，图15.5-9乙为电流表A₁指针的位置，电流表A₂示数是0.5 A。下列说法正确的是
【 】
A.灯泡L₁和L₂串联
B.通过灯L₂的电流为0.5 A
C.电流表A₁一定将“3”接线柱连入电路中
D.电流表A₂一定将“3”接线柱连入电路中
【 】
A.灯泡L₁和L₂串联
B.通过灯L₂的电流为0.5 A
C.电流表A₁一定将“3”接线柱连入电路中
D.电流表A₂一定将“3”接线柱连入电路中
答案
BC

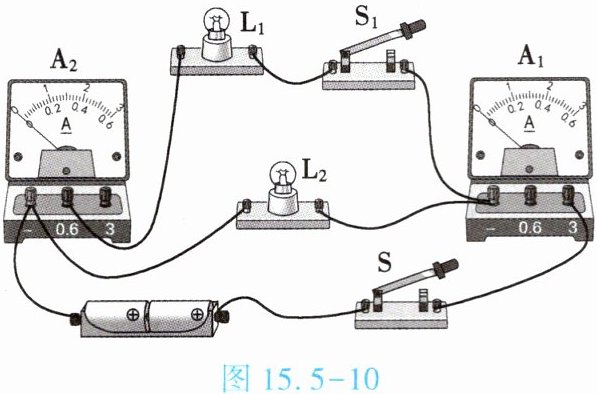

7.(★★★)如图15.5-10所示,只闭合开关S,电流表A₁的示数为0.5 A,再闭合开关S₁,电流表A₁的示数变化了0.3 A,此时流过灯泡L₁的电流为
0.3
A,流过灯泡L₂的电流为0.5
A。答案
7. 0.3 0.5

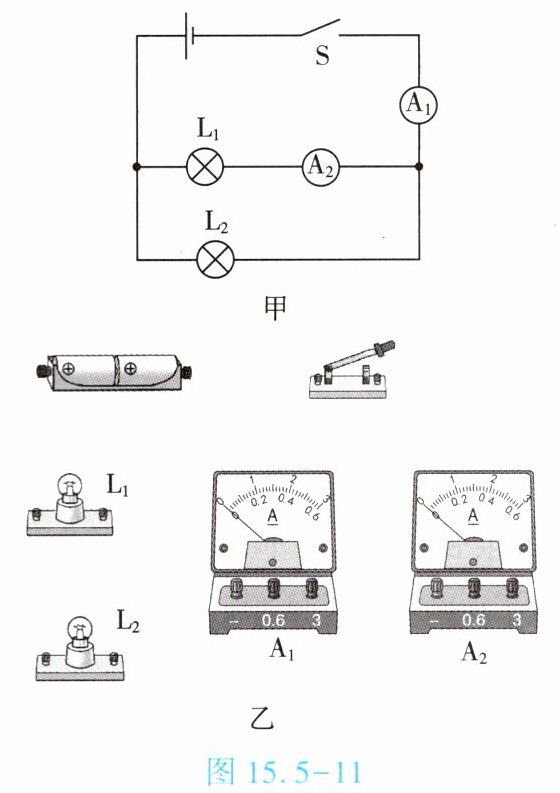

8.(★★★)请按照图15.5-11甲所示的电路图,用笔画线表示导线,把图15.5-11乙中的实物连接起来。已知电流表$\mathrm{A}_{1}$、$\mathrm{A}_{2}$的示数分别为1.2 A和0.4 A。
答案

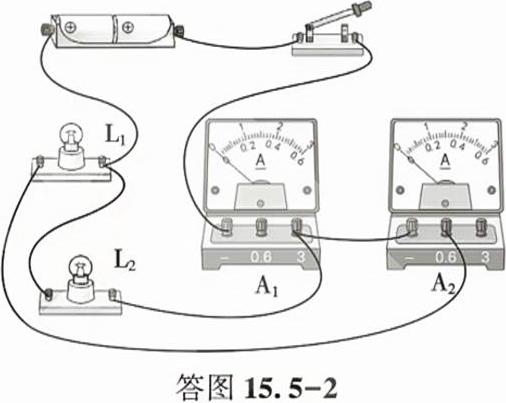

8. 如答图15.5-2所示

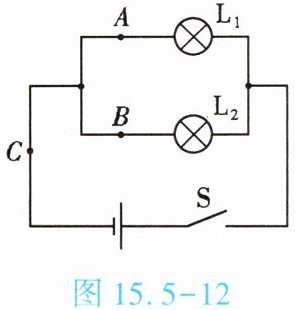

9. (★★★)同学们利用如图15.5-12所示电路图研究“并联电路中干路电流与各支路电流的关系”。
(1)按照电路图连接电路,闭合开关,发现小灯泡$\mathrm{L}_1$亮、$\mathrm{L}_2$不亮,故障原因可能是
(2)排除故障后,用电流表分别测出$A$、$B$、$C$三点的电流$I_A$、$I_B$、$I_C$,更换规格
(3)分析数据得出结论:
(1)按照电路图连接电路,闭合开关,发现小灯泡$\mathrm{L}_1$亮、$\mathrm{L}_2$不亮,故障原因可能是
L₂断路
。(2)排除故障后,用电流表分别测出$A$、$B$、$C$三点的电流$I_A$、$I_B$、$I_C$,更换规格
不同

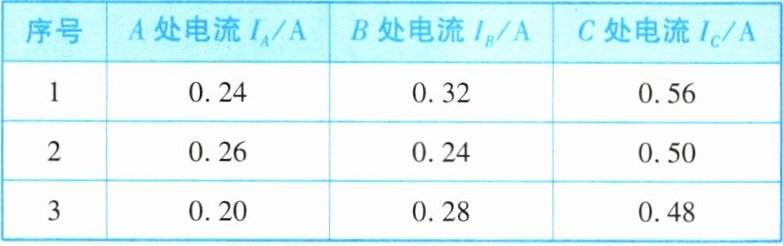

(填“相同”或“不同”)的小灯泡多次实验,数据记录在下表中。(3)分析数据得出结论:
在并联电路中，干路中的电流等于各支路中的电流之和
。答案
(1) L₂断路 (2) 不同 (3) 在并联电路中，干路中的电流等于各支路中的电流之和
