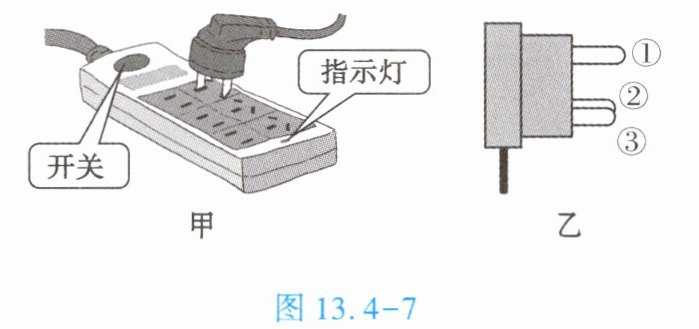

5. (★★)如图 13.4 - 7 甲所示是常用的一个插线板。小华在使用中发现：插线板上的开关断开时指示灯不发光,插孔不能提供工作电压；而在开关闭合时指示灯发光,插孔可以提供电压。根据上述现象可知,指示灯和开关是(填“串联”或“并联”)的。如图 13.4 - 7 乙所示,插头的插脚①较长,目的是将插头插入插座时,可确保用电器的金属外壳先接触(填“火线”“零线”或“地线”),避免触电事故。

串联
地线

1. 根据题意，开关断开时指示灯不发光，插孔不能提供工作电压；开关闭合时指示灯发光，插孔可以提供电压。这说明指示灯和开关是串联的，因为只有开关闭合时，电流才能通过指示灯，使其发光。
2. 插头的插脚①较长，目的是将插头插入插座时，可确保用电器的金属外壳先接触地线，避免触电事故。

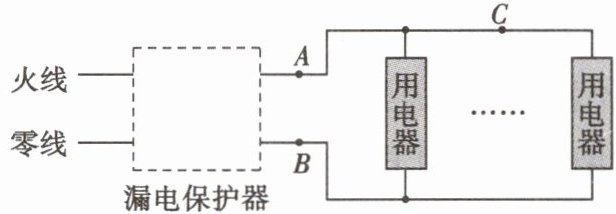

6. (★★★)如图 13.4 - 8 所示是安装了漏电保护器的家庭电路。当电路处于正常工作状态时,线路中 A 点和 B 点的电流______(填“相等”或“不相等”),漏电保护器开关处于接通状态。若有人在 C 点不慎触电,则火线、人体、大地将构成回路,所产生的电流将不通过零线,此时线路中 A、B 两点的电流______(填“相等”或“不相等”),漏电保护器会迅速切断电路,从而起到保护作用。若人体电阻为 5 kΩ,人体不小心接触到裸露的火线导致触电,此时通过人体的电流为______mA。

相等
不相等
44

1. 当电路处于正常工作状态时，火线和零线的电流应相等，因为正常工作时电流从火线流入用电器，再从零线流出，所以A点和B点的电流相等。
2. 若有人在C点不慎触电，火线、人体和大地构成回路，部分电流会通过人体流入大地，而不经过零线。此时，A点的电流会大于B点的电流，A、B两点的电流不相等。
3. 根据欧姆定律，电流I = U / R，其中U为电压，R为电阻。家庭电路电压为220V，人体电阻为5kΩ，即5000Ω。
I = 220V / 5000Ω = 0.044A = 44mA

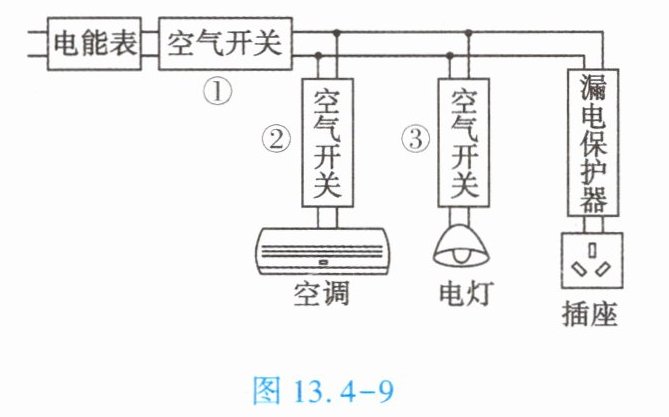

7. (★★★)如图 13.4 - 9 所示是某住宅户内配电系统的方框图。结合方框图的场景,下列分析正确的是【】

A.空气开关跳闸后,应该立即合上继续使用
B.空调应使用三脚插头连接到电路中
C.漏电保护器切断电流时,空调和电灯不能工作
D.更换电灯的灯泡时,不需要断开电源

B

A 选项：空气开关跳闸后，应先检查电路故障，排除故障后再合上，不能立即合上继续使用，所以 A 错误。
B 选项：有金属外壳的用电器要使用三脚插头，空调一般有金属外壳，应使用三脚插头连接到电路中，使金属外壳接地，防止漏电时发生触电事故，所以 B 正确。
C 选项：漏电保护器切断电流时，只是当漏电达到一定程度时切断电路，从图中可以看出，空调和电灯是并联的，且分别由不同的空气开关控制，漏电保护器切断电流时，空调和电灯可能还能正常工作（假设它们所在支路无漏电等其他故障），所以 C 错误。
D 选项：更换电灯的灯泡时，为防止触电，需要断开电源，所以 D 错误。

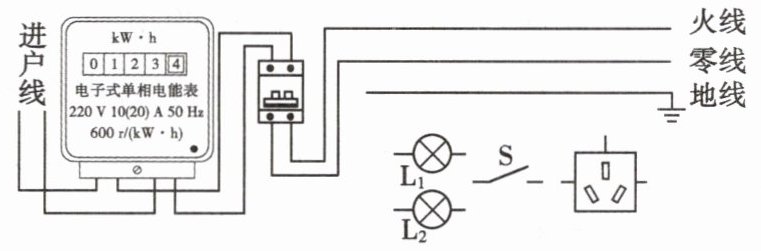

8. (★★★)从生活走进物理。如图 13.4 - 10 所示是小明家的部分电路。
(1)此时电能表的示数为_________。
(2)小明家里的开关 S 可以同时控制灯泡$ L_1 $和$ L_2,$请用笔画线表示导线,将图中两只灯泡、开关和插座接入电路。
(3)小明的妈妈做饭时,空气开关跳闸,造成这种现象的原因可能是_________或_________。

(4)排除故障后,小明发现电饭煲的铭牌模糊不清,为确定其额定功率,小明关闭家里其他用电器,只让电饭煲正常工作 3 min,电能表的转盘转了 30 r,该电饭煲的额定功率为_________W。
(1)
(2)
(3)
(4)

(1) $123.4$
(2) 如图：
（将火线接开关，开关再接灯泡 $L_1$ 和 $L_2$ 的一个触点，零线接灯泡的另一个触点，地线接插座的地线触点，火线和零线接插座的对应触点）
(3) 短路，用电器总功率过大
(4) $1000$
