2025年基础训练大象出版社九年级物理全一册北师大版第191页答案
1. (★★)图14W-1中,请标出小磁针静止时的N极和A点的磁感线方向。

答案

答题：
1. 根据图中电源正负极判断电流方向，利用安培定则（右手螺旋定则），右手握住螺线管，四指指向电流方向，大拇指所指方向为N极，确定螺线管右端为N极。
2. 小磁针静止时N极指向与该点磁场方向相同，由于螺线管右端为N极，所以小磁针静止时右端为N极。
3. 在磁体外部，磁感线从N极出发回到S极，所以A点磁感线方向向左。
综上，小磁针右端为N极，A点磁感线方向向左。 （由于无法实际画图，以文字描述结果）在图中对应位置标注小磁针右端为N极，从螺线管右端（N极）向A点画向左的箭头表示磁感线方向。

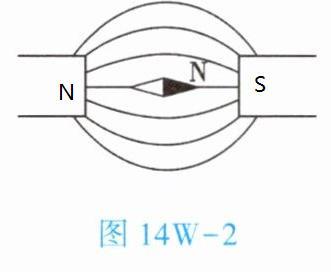

2. (★)两个磁极之间有一个小磁针,小磁针静止时的指向如图14W-2所示,请在图中标出两个磁极的极性。

答案


3. (★)根据小磁针静止时的指向,请在图14W-3中标出蹄形磁体的N、S极和磁感线的方向。

答案

答题（图示作答部分描述）如下：
根据小磁针N极指向，确定蹄形磁体右侧为N极，左侧为S极；
磁感线方向：从蹄形磁体N极（右侧）出发，指向S极（左侧），在磁体外部形成闭合曲线；
（若实际作答）：在图中标出蹄形磁体左侧为S极，右侧为N极；用带箭头的曲线表示磁感线，箭头方向从N极指向S极。
4. (★★)如图14W-4所示,根据磁感线的方向,标出磁体a端的磁极名称和小磁针的S极。

答案

答题卡：
根据磁感线从磁体的N极出发回到S极的特性，磁体a端为N极，另一端为S极。
小磁针静止时N极所指方向与该点磁感线方向一致，所以小磁针的S极指向应与磁感线方向相反，可判断出小磁针靠近磁体a端（N极）的为S极。
答：磁体a端的磁极名称为N极，小磁针的S极靠近磁体a端（在小磁针靠近a端的一端标S极）。
5. (★★)磁体旁的小磁针静止时所指的方向如图14W-5所示。请标出磁体左端的磁极并画出通过小磁针中心的一条磁感线。

答案

答题：
1. 根据小磁针静止时N极的指向，可知磁体左端为S极（异名磁极相互吸引）。
2. 磁感线从磁体N极出发，回到S极，在磁体内部从S极到N极，通过小磁针中心画出带箭头的曲线表示磁感线，箭头方向从磁体右端（N极，根据磁感线方向判断，假设磁体右端为N极）指向左端（S极），经过小磁针时方向与小磁针N极指向一致。
（在图中磁体左端标“S”，画出磁感线，箭头从磁体右端指向左端，经过小磁针中心且与小磁针N极所指方向相同）。
6. (★★)地球周围存在着磁场,图14W-6中实线部分为地磁场的磁感线分布情况,请在图中用箭头标出地磁场的磁感线方向。

答案

答题：
在图14W-6中，地磁场的磁感线方向应为从地理南极附近指向地理北极附近（或描述为磁感线从地磁北极指向地磁南极，地磁北极在地理南极附近，地磁南极在地理北极附近），在图中实线磁感线上用箭头标出该方向即可。
