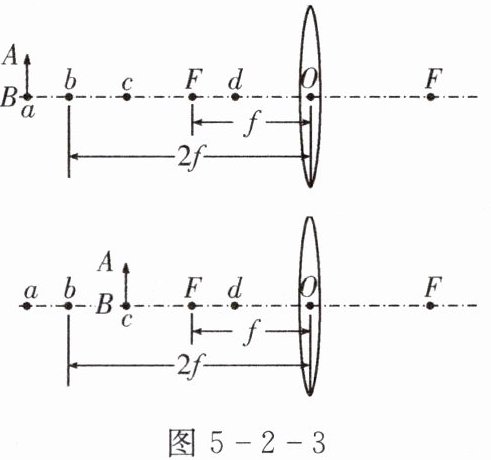

9. 如图 5 - 2 - 3,在用光具座做“研究凸透镜成像规律实验”时,保持凸透镜位置不变,先后把蜡烛放在 $ a $、$ b $、$ c $、$ d $ 各点,并分别调整光屏的位置,利用两条特殊光线,在甲、乙两图中画出物体 $ AB $ 在 $ a $ 点和 $ c $ 点所成的像。根据画出的图,结合实验现象,我们可以可得出：烛焰放在点时,光屏上出现的像最小。烛焰放在点时,光屏上出现清晰的像,光屏距凸透镜最远。烛焰放在点时,光屏上不会出现蜡烛的像。

a c d

（画图略）
a；c；d

10. 在“研究凸透镜成像规律”的实验中：
(1)安装调试实验器材：把 LED 发光体、凸透镜、光屏依次安装在光具座上,调节它们的高度,使 LED 发光体、凸透镜和光屏。
(2)当蜡烛在凸透镜左侧距凸透镜 20 cm 的时候,小红发现光屏上得到一个倒立等大的实像,则凸透镜的焦距是cm；当蜡烛再向凸透镜靠近 5 cm 时,所成的像的性质是、、,利用此成像特点制成了。
(3)小红将蜡烛放在凸透镜前某一位置时,在光屏上得到了烛焰清晰的像,旁边的小东用本子将凸透镜的下部遮住不让光透过,则关于像的说法中正确的是()
A. 光屏上的像消失了
B. 像变模糊了,重新调整后又得到清晰的像
C. 光屏上只有一半烛焰的像
D. 光屏上仍有烛焰完整的像,只是亮度减弱
(4)小红将蜡烛放在凸透镜前某一位置时,在光屏上得到了烛焰清晰的像,旁边的小东用本子将烛焰的一半遮住,则关于像的说法中正确的是()
A. 光屏上的像消失了
B. 像变模糊了,重新调整后又得到清晰的像
C. 光屏上只有一半烛焰的像
D. 光屏上仍有烛焰完整的像,只是亮度减弱

(1)三者的中心在一条与光具座平行的直线上
(2)10 倒立 放大 实像 投影仪(幻灯机或电影放映机)
(3)D
(4)C
