2025年新课标学习方法指导丛书八年级科学上册浙教版第60页答案

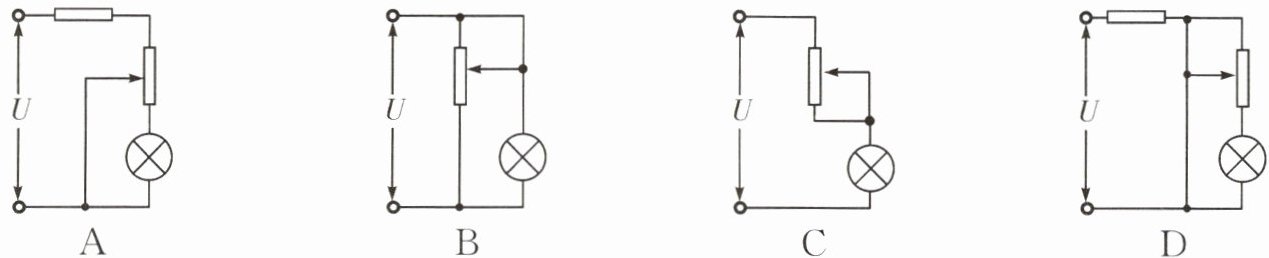

1. 通过调节滑动变阻器可以调节灯泡亮度的电路图是(
C
)

答案

C

解析

A图中滑动变阻器与灯泡并联，调节滑动变阻器不影响灯泡所在支路电流，亮度不变；B图中滑动变阻器与灯泡并联，同理亮度不变；C图中滑动变阻器与灯泡串联，调节滑动变阻器可改变电路总电阻，从而改变电流和灯泡亮度；D图中滑动变阻器部分短路，调节无效。
2. 一个滑动变阻器铭牌上标有“50 Ω 2 A”的字样,它的含义是(
A
)
A.电阻的变化范围是 0～50 Ω,允许通过的最大电流是 2 A
B.电阻的最小值是 50 Ω,允许通过的最大电流是 2 A
C.电阻的最小值是 50 Ω,允许通过的最小电流是 2 A
D.电阻的最大值是 50 Ω,允许通过的最小电流是 2 A

答案

A

解析

滑动变阻器铭牌上标有“50 Ω 2 A”的字样，其中“50 Ω”表示滑动变阻器的最大阻值为50 Ω，电阻的变化范围是0～50 Ω；“2 A”表示滑动变阻器允许通过的最大电流是2 A。

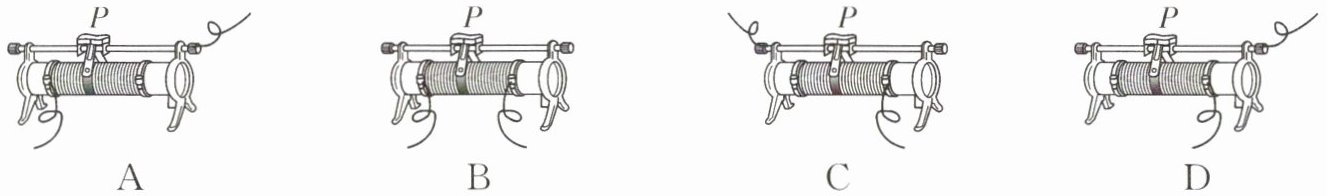

3. 当将滑动变阻器的滑片 P 向右移动时。可使滑动变阻器连入电路部分的电阻增大的连接方法是(
A
)

答案

A

解析

滑动变阻器通过改变接入电路中电阻丝的长度来改变电阻。要使滑片P向右移动时电阻增大，需接入左半段电阻丝。A图接左上和右下接线柱，接入左半段，符合要求；B图接左下和右下接线柱，接入全部电阻丝，电阻不变；C图接右上和右下接线柱，接入右半段，滑片右移电阻减小；D图接左上和右上接线柱，接入金属杆，电阻几乎为零。
4. 在如图所示的电路图中,要使灯$ L_1 $变亮一些,灯$ L_2 $变暗一些,应该把金属滑片(
C
)

$A. P_1 $和$ P_2 $均向右滑
$B. P_1 $和$ P_2 $均向左滑
$C. P_1 $向左滑$,P_2 $向右滑
$D. P_1 $向右滑$,P_2 $向左滑

答案

C

解析

左图中，灯L₁与滑动变阻器串联，要使L₁变亮，需增大电流，即减小滑动变阻器接入电阻，故P₁应向左滑；右图中，灯L₂与滑动变阻器串联，要使L₂变暗，需减小电流，即增大滑动变阻器接入电阻，故P₂应向右滑。
