1. 桥梁工程中，下列结构不是桥梁的主要
承重结构的是()
A. 桥塔
B. 桥面
C. 桥墩
D. 护栏
承重结构的是()
A. 桥塔
B. 桥面
C. 桥墩
D. 护栏
答案
D
解析
【分析】
要解决这道题，首先需明确桥梁主要承重结构的定义：指直接承受桥梁自身重量、车辆及人群荷载等，并将荷载传递至地基的结构。接下来逐个分析选项：桥塔在悬索桥、斜拉桥中承担拉索传来的荷载，属于主要承重结构；桥面直接承受车辆等荷载并传递给上部结构，是承重结构的一部分；桥墩支撑上部结构，将荷载传递至地基，属于下部承重结构；而护栏仅起安全防护作用，不参与主要荷载的承受与传递。通过对各部件功能的对比，即可找出非主要承重结构的选项。
【解析】
逐一分析各选项：
A. 桥塔：在悬索桥、斜拉桥等桥梁类型中，是核心承重结构之一，承受拉索传递的荷载并将其传导至桥梁基础；
B. 桥面：直接承受车辆、人群等外部荷载，并将荷载传递给梁体等上部结构，属于桥梁主要承重结构的组成部分；
C. 桥墩：作为桥梁下部承重结构，支撑上部结构的重量，同时将上部荷载传递至地基；
D. 护栏：主要功能是防止车辆、人员坠落或越出桥梁，属于安全防护附属设施，不承担桥梁的主要承重任务。
因此，护栏不是桥梁的主要承重结构。
【答案】
D
【知识点】
桥梁结构组成及功能、承重结构识别
【点评】
本题属于桥梁工程基础概念题，重点考查学生对桥梁各组成部分功能的区分能力，要求学生明确主要承重结构与附属设施的差异，难度较低，是对桥梁基本常识的考查。
【难度系数】
0.8
要解决这道题，首先需明确桥梁主要承重结构的定义：指直接承受桥梁自身重量、车辆及人群荷载等，并将荷载传递至地基的结构。接下来逐个分析选项：桥塔在悬索桥、斜拉桥中承担拉索传来的荷载，属于主要承重结构；桥面直接承受车辆等荷载并传递给上部结构，是承重结构的一部分；桥墩支撑上部结构，将荷载传递至地基，属于下部承重结构；而护栏仅起安全防护作用，不参与主要荷载的承受与传递。通过对各部件功能的对比，即可找出非主要承重结构的选项。
【解析】
逐一分析各选项：
A. 桥塔：在悬索桥、斜拉桥等桥梁类型中，是核心承重结构之一，承受拉索传递的荷载并将其传导至桥梁基础；
B. 桥面：直接承受车辆、人群等外部荷载，并将荷载传递给梁体等上部结构，属于桥梁主要承重结构的组成部分；
C. 桥墩：作为桥梁下部承重结构，支撑上部结构的重量，同时将上部荷载传递至地基；
D. 护栏：主要功能是防止车辆、人员坠落或越出桥梁，属于安全防护附属设施，不承担桥梁的主要承重任务。
因此，护栏不是桥梁的主要承重结构。
【答案】
D
【知识点】
桥梁结构组成及功能、承重结构识别
【点评】
本题属于桥梁工程基础概念题，重点考查学生对桥梁各组成部分功能的区分能力，要求学生明确主要承重结构与附属设施的差异，难度较低，是对桥梁基本常识的考查。
【难度系数】
0.8
2. 在桥梁的设计中，哪种几何结构能有效
提高桥梁的稳定性？()
A. 圆形结构
B. 三角形结构
C. 矩形结构
D. 梯形结构
提高桥梁的稳定性？()
A. 圆形结构
B. 三角形结构
C. 矩形结构
D. 梯形结构
答案
B
解析
【分析】
首先回忆不同几何结构的力学特性，思考哪种结构在受力时不易变形。圆形、矩形、梯形结构在外力作用下，形状容易发生改变，而三角形结构的三条边长度确定后，形状和大小就固定不变，具有独特的稳定性，能有效承受外力，因此可判断其是能提高桥梁稳定性的结构。
【解析】
A. 圆形结构：在外力作用下容易发生形变，无法有效保障桥梁稳定性；
B. 三角形结构：具有稳定性，当三条边长度固定后，形状和大小就被固定，受到外力时不易变形，能有效提高桥梁的稳定性；
C. 矩形结构：受到横向外力时，容易变形为平行四边形，稳定性较差；
D. 梯形结构：受力时同样容易发生形状改变，稳定性不如三角形结构。
综上，答案选B。
【答案】
B
【知识点】
三角形的稳定性
【点评】
本题考查常见几何结构的稳定性特性，重点在于理解三角形稳定性在实际工程（桥梁设计）中的应用，属于基础概念题，需要牢记三角形这一独特力学性质。
【难度系数】
0.8
首先回忆不同几何结构的力学特性，思考哪种结构在受力时不易变形。圆形、矩形、梯形结构在外力作用下，形状容易发生改变，而三角形结构的三条边长度确定后，形状和大小就固定不变，具有独特的稳定性，能有效承受外力，因此可判断其是能提高桥梁稳定性的结构。
【解析】
A. 圆形结构：在外力作用下容易发生形变，无法有效保障桥梁稳定性；
B. 三角形结构：具有稳定性，当三条边长度固定后，形状和大小就被固定，受到外力时不易变形，能有效提高桥梁的稳定性；
C. 矩形结构：受到横向外力时，容易变形为平行四边形，稳定性较差；
D. 梯形结构：受力时同样容易发生形状改变，稳定性不如三角形结构。
综上，答案选B。
【答案】
B
【知识点】
三角形的稳定性
【点评】
本题考查常见几何结构的稳定性特性，重点在于理解三角形稳定性在实际工程（桥梁设计）中的应用，属于基础概念题，需要牢记三角形这一独特力学性质。
【难度系数】
0.8

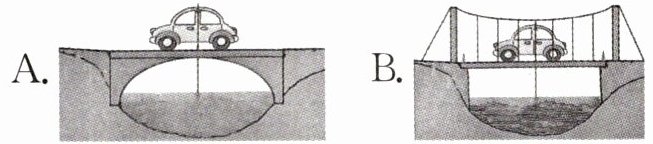

3. 如图所示的桥梁中，属于悬索桥的
是()
A.
B.
C.
D.
是()
A.
B.
C.
D.
答案
B
解析
【分析】
要解决这道题，首先需要明确悬索桥的典型结构特征：悬索桥通常配有高耸的桥塔，桥面通过吊杆悬挂在主悬索（钢索）上，依靠悬索承受桥面重量。接下来逐一分析选项：
1. 观察选项A，该桥梁为拱桥，核心承重结构是拱形，依靠拱形的受力特点承重，不符合悬索桥的特征；
2. 观察选项B，该桥梁有明显的悬索（斜拉钢索）和桥塔，桥面通过吊杆悬挂在悬索上，完全符合悬索桥的结构特征，属于悬索桥。
【解析】
选项A：属于拱桥，其承重结构为拱形，不属于悬索桥；
选项B：具备悬索桥典型的悬索、桥塔结构，桥面由吊杆悬挂在悬索上，属于悬索桥。
综上，符合要求的是选项B。
【答案】
B
【知识点】
悬索桥特征、桥梁类型识别
【点评】
本题考查常见桥梁类型的识别，需要学生掌握拱桥、悬索桥的结构特点，结合图示外观特征即可判断，属于基础识记类题目。
【难度系数】
0.8
要解决这道题，首先需要明确悬索桥的典型结构特征：悬索桥通常配有高耸的桥塔，桥面通过吊杆悬挂在主悬索（钢索）上，依靠悬索承受桥面重量。接下来逐一分析选项：
1. 观察选项A，该桥梁为拱桥，核心承重结构是拱形，依靠拱形的受力特点承重，不符合悬索桥的特征；
2. 观察选项B，该桥梁有明显的悬索（斜拉钢索）和桥塔，桥面通过吊杆悬挂在悬索上，完全符合悬索桥的结构特征，属于悬索桥。
【解析】
选项A：属于拱桥，其承重结构为拱形，不属于悬索桥；
选项B：具备悬索桥典型的悬索、桥塔结构，桥面由吊杆悬挂在悬索上，属于悬索桥。
综上，符合要求的是选项B。
【答案】
B
【知识点】
悬索桥特征、桥梁类型识别
【点评】
本题考查常见桥梁类型的识别，需要学生掌握拱桥、悬索桥的结构特点，结合图示外观特征即可判断，属于基础识记类题目。
【难度系数】
0.8
4. 一辆小汽车停在水平桥面上，则下列说
法正确的是()
A. 小汽车所受的重力和地面对小汽车的
支持力是一对平衡力
B. 小汽车相对于桥下流动的河水是静止的
C. 桥面对小汽车的支持力和小汽车对桥
面的压力是一对平衡力
D. 小汽车受到的支持力是由于小汽车形
变而产生的
法正确的是()
A. 小汽车所受的重力和地面对小汽车的
支持力是一对平衡力
B. 小汽车相对于桥下流动的河水是静止的
C. 桥面对小汽车的支持力和小汽车对桥
面的压力是一对平衡力
D. 小汽车受到的支持力是由于小汽车形
变而产生的
答案
A
解析
【分析】
要解决此题，需结合相关力学知识点逐一分析选项：
1. 二力平衡的条件是：两个力作用在同一物体上，大小相等、方向相反，且作用在同一直线上；
2. 判断物体运动或静止，需看物体相对于参照物的位置是否发生变化；
3. 相互作用力与平衡力的核心区别是受力物体不同，相互作用力作用在两个不同物体上；
4. 弹力的产生是由于施力物体发生弹性形变而对受力物体产生的力。
据此对每个选项分析：A选项中两个力满足二力平衡条件；B选项中小汽车相对于流动河水位置变化，是运动的；C选项中两个力作用在不同物体上，是相互作用力；D选项中支持力由桥面形变产生。因此正确选项为A。
【解析】
逐一分析各选项：
A选项：小汽车所受重力的受力物体是小汽车，地面对小汽车的支持力受力物体也是小汽车，两个力大小相等、方向相反、作用在同一直线上，符合二力平衡的“同物、等大、反向、共线”条件，是一对平衡力，A正确。
B选项：以桥下流动的河水为参照物，小汽车的位置相对于河水发生了改变，因此小汽车是运动的，B错误。
C选项：桥面对小汽车的支持力作用在小汽车上，小汽车对桥面的压力作用在桥面上，两个力作用在不同物体上，是一对相互作用力，而非平衡力，C错误。
D选项：小汽车受到的支持力是由于桥面发生弹性形变而产生的，小汽车发生形变产生的是对桥面的压力，D错误。
【答案】
A
【知识点】
二力平衡判断、运动静止相对性、弹力产生原因
【点评】
本题是力学基础综合题，重点考查二力平衡与相互作用力的区分、运动状态的判断以及弹力的产生机制，涵盖了初中力学的核心基础知识点，对学生辨析易混概念有很好的考查作用。
【难度系数】
0.7
要解决此题，需结合相关力学知识点逐一分析选项：
1. 二力平衡的条件是：两个力作用在同一物体上，大小相等、方向相反，且作用在同一直线上；
2. 判断物体运动或静止，需看物体相对于参照物的位置是否发生变化；
3. 相互作用力与平衡力的核心区别是受力物体不同，相互作用力作用在两个不同物体上；
4. 弹力的产生是由于施力物体发生弹性形变而对受力物体产生的力。
据此对每个选项分析：A选项中两个力满足二力平衡条件；B选项中小汽车相对于流动河水位置变化，是运动的；C选项中两个力作用在不同物体上，是相互作用力；D选项中支持力由桥面形变产生。因此正确选项为A。
【解析】
逐一分析各选项：
A选项：小汽车所受重力的受力物体是小汽车，地面对小汽车的支持力受力物体也是小汽车，两个力大小相等、方向相反、作用在同一直线上，符合二力平衡的“同物、等大、反向、共线”条件，是一对平衡力，A正确。
B选项：以桥下流动的河水为参照物，小汽车的位置相对于河水发生了改变，因此小汽车是运动的，B错误。
C选项：桥面对小汽车的支持力作用在小汽车上，小汽车对桥面的压力作用在桥面上，两个力作用在不同物体上，是一对相互作用力，而非平衡力，C错误。
D选项：小汽车受到的支持力是由于桥面发生弹性形变而产生的，小汽车发生形变产生的是对桥面的压力，D错误。
【答案】
A
【知识点】
二力平衡判断、运动静止相对性、弹力产生原因
【点评】
本题是力学基础综合题，重点考查二力平衡与相互作用力的区分、运动状态的判断以及弹力的产生机制，涵盖了初中力学的核心基础知识点，对学生辨析易混概念有很好的考查作用。
【难度系数】
0.7
5. 三角形是现代桥梁的基本结构元素，它
有相对较轻的自重且能承受更大的
和。
有相对较轻的自重且能承受更大的
和。
答案
压
力
拉力
力
拉力
解析
【分析】
首先回忆三角形的结构特性，三角形具有良好的稳定性，是现代桥梁常用的基本结构。接着思考桥梁在使用过程中的受力情况：桥梁会受到自身及外部荷载带来的向下的压力，同时结构部分还会受到拉伸作用产生的拉力。而三角形结构凭借其稳定性，能够有效承受这两种力，所以这里应填写这两种常见的受力类型。
【解析】
三角形结构具有稳定性，在桥梁中作为基本结构元素，一方面能承受由自身重量、车辆荷载等带来的压力，另一方面当桥梁受荷载作用时，部分结构会受到拉伸力，三角形结构可有效承受这类拉力，因此此处应填压力和拉力。
【答案】
压力；拉力
【知识点】
三角形的稳定性、结构受力分析
【点评】
本题将物理结构知识与实际工程应用相结合，考查学生对三角形结构特性及桥梁受力情况的理解，引导学生联系生活实际掌握物理知识的应用，属于基础应用型题目。
【难度系数】
0.7
首先回忆三角形的结构特性，三角形具有良好的稳定性，是现代桥梁常用的基本结构。接着思考桥梁在使用过程中的受力情况：桥梁会受到自身及外部荷载带来的向下的压力，同时结构部分还会受到拉伸作用产生的拉力。而三角形结构凭借其稳定性，能够有效承受这两种力，所以这里应填写这两种常见的受力类型。
【解析】
三角形结构具有稳定性，在桥梁中作为基本结构元素，一方面能承受由自身重量、车辆荷载等带来的压力，另一方面当桥梁受荷载作用时，部分结构会受到拉伸力，三角形结构可有效承受这类拉力，因此此处应填压力和拉力。
【答案】
压力；拉力
【知识点】
三角形的稳定性、结构受力分析
【点评】
本题将物理结构知识与实际工程应用相结合，考查学生对三角形结构特性及桥梁受力情况的理解，引导学生联系生活实际掌握物理知识的应用，属于基础应用型题目。
【难度系数】
0.7
6. 纸桥设计与制作比赛。
材料：仅使用20张A4纸，可搭配胶水、剪
刀等工具，不得添加其他辅助材料。
规格：能跨越25 cm的距离，宽度需大于
10 cm。
承重性能：
最小承重为0.2 N，汽车模型能够平稳驶
过桥梁到达对岸。
在桥中间放置重物后，纸桥至少能保持5 s
不塌落。
评比标准：
承载物体的重力大小：以能承载的最大重
力为重要评分依据。
设计思路介绍：需阐述纸桥的设计原理、
结构特点及创新点等。
美观性：从桥梁的整体造型、色彩搭配、细
节处理等方面进行评判。
材料：仅使用20张A4纸，可搭配胶水、剪
刀等工具，不得添加其他辅助材料。
规格：能跨越25 cm的距离，宽度需大于
10 cm。
承重性能：
最小承重为0.2 N，汽车模型能够平稳驶
过桥梁到达对岸。
在桥中间放置重物后，纸桥至少能保持5 s
不塌落。
评比标准：
承载物体的重力大小：以能承载的最大重
力为重要评分依据。
设计思路介绍：需阐述纸桥的设计原理、
结构特点及创新点等。
美观性：从桥梁的整体造型、色彩搭配、细
节处理等方面进行评判。
答案
解：
1. 设计原理：借助三角形结构的稳定性分散桥面压力，通过增加桥面厚度增强抗弯曲能力，同时利用拱形结构将竖向荷载转化为水平方向的力，提升承重性能。
2. 结构特点：采用桁架与拱形组合结构，桥面由多层纸张折叠加固，两侧设置三角形桁架支撑，跨度25cm，宽度12cm，满足规格要求。
3. 创新点：将纸张卷成纸筒作为桁架杆件，提升杆件的抗弯曲与抗拉伸能力；在桥面底部增设交叉斜向纸杆，进一步分散荷载。
4. 制作步骤：
(1) 将A4纸裁剪后卷成直径1cm的纸筒，制作20根作为桁架杆件；
(2) 用胶水将纸筒拼接成两个对称的三角形桁架，跨度为25cm；
(3) 用4张A4纸折叠成多层桥面，宽度12cm，长度30cm；
(4) 将桥面与三角形桁架用胶水粘合，在桥面底部粘贴交叉斜向纸杆；
(5) 对接口处进行加固，保证结构稳定。
1. 设计原理：借助三角形结构的稳定性分散桥面压力，通过增加桥面厚度增强抗弯曲能力，同时利用拱形结构将竖向荷载转化为水平方向的力，提升承重性能。
2. 结构特点：采用桁架与拱形组合结构，桥面由多层纸张折叠加固，两侧设置三角形桁架支撑，跨度25cm，宽度12cm，满足规格要求。
3. 创新点：将纸张卷成纸筒作为桁架杆件，提升杆件的抗弯曲与抗拉伸能力；在桥面底部增设交叉斜向纸杆，进一步分散荷载。
4. 制作步骤：
(1) 将A4纸裁剪后卷成直径1cm的纸筒，制作20根作为桁架杆件；
(2) 用胶水将纸筒拼接成两个对称的三角形桁架，跨度为25cm；
(3) 用4张A4纸折叠成多层桥面，宽度12cm，长度30cm；
(4) 将桥面与三角形桁架用胶水粘合，在桥面底部粘贴交叉斜向纸杆；
(5) 对接口处进行加固，保证结构稳定。
解析
【分析】
首先需要明确题目对纸桥的材料、规格、承重及评比标准的核心要求，重点是在限定材料下提升纸桥的最大承重。思考时，先从结构力学原理切入：三角形结构具备稳定性，可有效分散桥面压力；拱形结构能将竖向荷载转化为水平分力，降低桥面直接受力；增加材料厚度可增强抗弯曲能力，这些都是提升承重的关键方向。接着结合仅20张A4纸的材料限制，选择桁架与拱形组合的结构，既节省材料又能保障结构强度。同时要兼顾创新点，比如将纸张卷成纸杆提升杆件性能，底部增设交叉斜杆进一步分散荷载，还要确保跨度、宽度符合规格要求，最后梳理出清晰可操作的制作步骤。
【解析】
1. 设计原理：借助三角形结构的稳定性分散桥面压力，通过增加桥面厚度增强抗弯曲能力，同时利用拱形结构将竖向荷载转化为水平方向的力，提升承重性能。
2. 结构特点：采用桁架与拱形组合结构，桥面由多层纸张折叠加固，两侧设置三角形桁架支撑，跨度25cm，宽度12cm，满足题目规格要求。
3. 创新点：将纸张卷成纸筒作为桁架杆件，提升杆件的抗弯曲与抗拉伸能力；在桥面底部增设交叉斜向纸杆，进一步分散荷载。
4. 制作步骤：
(1) 将A4纸裁剪后卷成直径1cm的纸筒，制作20根作为桁架杆件；
(2) 用胶水将纸筒拼接成两个对称的三角形桁架，跨度为25cm；
(3) 用4张A4纸折叠成多层桥面，宽度12cm，长度30cm；
(4) 将桥面与三角形桁架用胶水粘合，在桥面底部粘贴交叉斜向纸杆；
(5) 对接口处进行加固，保证结构稳定。
【答案】
采用桁架与拱形组合结构的纸桥设计方案，具体内容如下：
1. 设计原理：利用三角形稳定性分散压力、增加桥面厚度增强抗弯曲性、拱形结构转化竖向荷载以提升承重；
2. 结构特点：桁架与拱形组合，桥面多层折叠加固，两侧设三角形桁架支撑，跨度25cm、宽度12cm；
3. 创新点：以纸筒作为桁架杆件提升抗弯折拉伸能力，桥面底部增设交叉斜杆分散荷载；
4. 制作步骤：卷制20根直径1cm纸筒→拼接成两个跨度25cm的三角形桁架→折叠4张A4纸制作12cm宽多层桥面→粘合桥面与桁架并粘贴底部交叉斜杆→加固接口。
【知识点】
三角形结构稳定性、拱形结构受力原理、材料抗弯曲性能
【点评】
该设计方案紧密贴合题目各项要求，通过多种力学结构的组合最大化提升纸桥承重能力，制作步骤清晰可操作，创新点有效增强了结构强度，同时满足了跨度、宽度的规格要求，兼顾了承重性能与可实施性，是一份较为完善的纸桥设计方案。
【难度系数】
0.3
首先需要明确题目对纸桥的材料、规格、承重及评比标准的核心要求，重点是在限定材料下提升纸桥的最大承重。思考时，先从结构力学原理切入：三角形结构具备稳定性，可有效分散桥面压力；拱形结构能将竖向荷载转化为水平分力，降低桥面直接受力；增加材料厚度可增强抗弯曲能力，这些都是提升承重的关键方向。接着结合仅20张A4纸的材料限制，选择桁架与拱形组合的结构，既节省材料又能保障结构强度。同时要兼顾创新点，比如将纸张卷成纸杆提升杆件性能，底部增设交叉斜杆进一步分散荷载，还要确保跨度、宽度符合规格要求，最后梳理出清晰可操作的制作步骤。
【解析】
1. 设计原理：借助三角形结构的稳定性分散桥面压力，通过增加桥面厚度增强抗弯曲能力，同时利用拱形结构将竖向荷载转化为水平方向的力，提升承重性能。
2. 结构特点：采用桁架与拱形组合结构，桥面由多层纸张折叠加固，两侧设置三角形桁架支撑，跨度25cm，宽度12cm，满足题目规格要求。
3. 创新点：将纸张卷成纸筒作为桁架杆件，提升杆件的抗弯曲与抗拉伸能力；在桥面底部增设交叉斜向纸杆，进一步分散荷载。
4. 制作步骤：
(1) 将A4纸裁剪后卷成直径1cm的纸筒，制作20根作为桁架杆件；
(2) 用胶水将纸筒拼接成两个对称的三角形桁架，跨度为25cm；
(3) 用4张A4纸折叠成多层桥面，宽度12cm，长度30cm；
(4) 将桥面与三角形桁架用胶水粘合，在桥面底部粘贴交叉斜向纸杆；
(5) 对接口处进行加固，保证结构稳定。
【答案】
采用桁架与拱形组合结构的纸桥设计方案，具体内容如下：
1. 设计原理：利用三角形稳定性分散压力、增加桥面厚度增强抗弯曲性、拱形结构转化竖向荷载以提升承重；
2. 结构特点：桁架与拱形组合，桥面多层折叠加固，两侧设三角形桁架支撑，跨度25cm、宽度12cm；
3. 创新点：以纸筒作为桁架杆件提升抗弯折拉伸能力，桥面底部增设交叉斜杆分散荷载；
4. 制作步骤：卷制20根直径1cm纸筒→拼接成两个跨度25cm的三角形桁架→折叠4张A4纸制作12cm宽多层桥面→粘合桥面与桁架并粘贴底部交叉斜杆→加固接口。
【知识点】
三角形结构稳定性、拱形结构受力原理、材料抗弯曲性能
【点评】
该设计方案紧密贴合题目各项要求，通过多种力学结构的组合最大化提升纸桥承重能力，制作步骤清晰可操作，创新点有效增强了结构强度，同时满足了跨度、宽度的规格要求，兼顾了承重性能与可实施性，是一份较为完善的纸桥设计方案。
【难度系数】
0.3
