【例1】
甲、乙两物体运动时,路程与时间关系的$s-t$图像如图所示。其中甲的$s-t$图像为曲线,乙的$s-t$图像为直线,在$t = 5$秒时两线相交。则由图像可知 ( )
(图中为$s-t$图像,横轴为$t$/秒,纵轴为$s$/米,甲图像为曲线,乙图像为过原点的直线,在$t = 5$秒,$s = 3$米处两线相交)

A.两物体在$t = 5$秒时一定相遇
B.两物体在5秒内通过的路程：甲＜乙
C.甲物体做曲线运动,乙物体做直线运动
D.甲物体做变速运动,乙物体做匀速运动
【分析和解】据图像可知,两线在5秒时相交,说明甲、乙两物体在5秒内通过的路程相同,即5秒内通过的距离都是3米,但是不知道二者出发的方向,因此不能说明$t = 5$秒时两物体一定相遇；甲的$s-t$图像是曲线,说明甲的速度是变化的,乙的$s-t$图像是一条过原点的斜线,说明乙的速度是不变的,但无法判断它们的运动轨迹。故答案为：D。

D

由图像可知，甲的s-t图像为曲线，说明甲的速度变化，做变速运动；乙的s-t图像为过原点的直线，说明乙的速度不变，做匀速运动。t=5秒时两线相交，仅表示此时两物体路程相同，因不知运动方向，不能确定是否相遇；5秒内两物体路程均为3米，甲=乙；s-t图像只能反映路程与时间关系，不能判断运动轨迹是直线还是曲线。综上，正确的是D。

【例2】

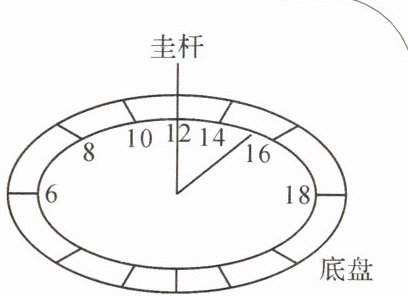

如图是一个放置于宁波某地水平地面上的简易计时模型,圭杆垂直。下列描述错误的是 ( )
(图中为一个简易计时模型,有圭杆和底盘,底盘上有刻度,从6到18)

A.杆影的形成是由于光在均匀介质中沿直线传播
B.一天内,杆影的移动是由地球公转造成的
C.一天内,正午时的杆影最短
D.该模型依据杆影的方位计时
【分析和解】杆影的形成是由于光在均匀介质中沿直线传播；一天内,杆影的移动是由地球自转造成的,正午时阳光与地面的夹角最大,此时的杆影最短；该模型依据杆影所对的刻度值计时,即依据杆影的方位计时。故正确答案为：B。

B

A. 杆影的形成是由于光在均匀介质中沿直线传播，是正确的。
B. 一天内，杆影的移动是由地球自转造成的，而不是地球公转，因此此选项是错误的。
C. 一天内，正午时阳光与地面的夹角最大，杆影最短，是正确的。
D. 该模型依据杆影的方位计时，是正确的。
故正确答案为B。
