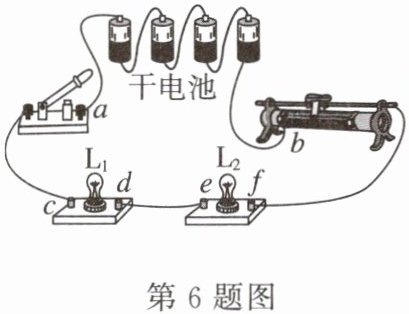

6. 小科连接的电路如图所示,闭合开关后,无论怎样调节滑动变阻器,灯泡L1、L2都不亮。他用电压表进行电路故障检测,把电压表并联接在某两点之间,测试结果如表所示。由此可以判定电路的故障是( )

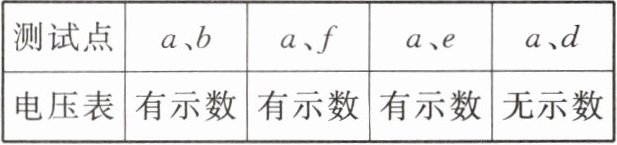

| 测试点 | a、b | a、f | a、e | a、d |
| 电压表 | 有示数 | 有示数 | 有示数 | 无示数 |


A.灯泡L1短路
B.灯泡L2开路
C.de段开路
D.bf段开路

答案

C
7. 如图所示,当闭合开关时,发现两个小灯泡都不亮,电流表示数为0。某同学拿一根导线去查找电路故障,他将导线并接在bc、cd、ed两端时,电流表指针没有发生偏转；将导线并接在ab两端时,发现电流表指针发生了偏转。由此可知电路故障可能是( )


A.e点开路
B.L1开路
C.电流表短路
D.L2开路

答案

B
1. 小强同学在探究串联电路的电流规律的实验中,按图示连接好电路,闭合开关S后,两灯均不发光。为检测出电路故障,他做了以下操作：将电压表接到b、c两点,观察到电压表、电流表均无示数；将电压表接到a、b两点,观察到电压表有明显示数,而电流表示数几乎为0。电路故障可能是( )


A.灯L2开路
B.灯L2短路
C.电流表烧坏了
D.灯L1开路

答案

A

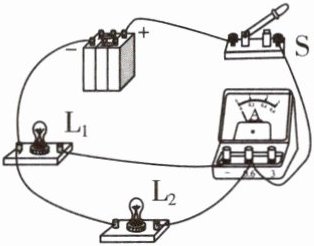

2. 实物电路如图所示,闭合开关S,灯L1、L2都发光,一段时间后,其中一灯突然熄灭,而电流表的示数几乎不变,产生这一现象的原因可能是( )


A.灯L1开路
B.灯L2开路
C.灯L1短路
D.灯L2短路

答案

B
3. 如图所示,电源电压保持不变,闭合开关S前后,电流表指针所在的位置不变,下列判断正确的是( )


A.若灯L不发光,则只有电阻R短路
B.若灯L不发光,则只有电阻R开路
C.若灯L发光,则只有电阻R短路
D.若灯L发光,则只有电阻R开路

答案

C
