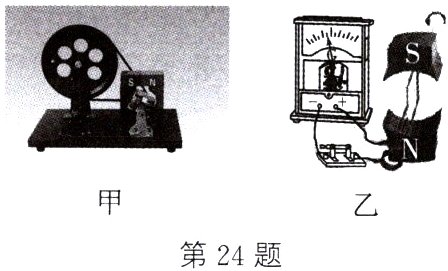

24. 如图甲所示为手摇交流发电机的模型，将小灯泡与该发电机串联，摇动手柄会看到小灯泡发光；图乙为交流发电机的原理图. 下列说法不正确的是 （ ）
A. 图甲中摇动手柄会看到小灯泡发出闪烁的光
B. 图甲中摇动手柄会看到小灯泡发光，此时线圈相当于电源
C. 图乙可用来演示发电机发出来的交流电
D. 图乙中快速摇动手柄才能明显观察到灵敏电流计指针的偏转情况
　　　　　　　　　　　　　　　　　　　　　　　　　　　　

D

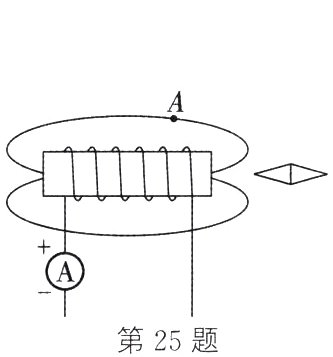

25. （2024·上海模拟）如图，在图中标出通电螺线管A处磁感线方向和小磁针的N极.
　　　　　　　 　　　

如图所示

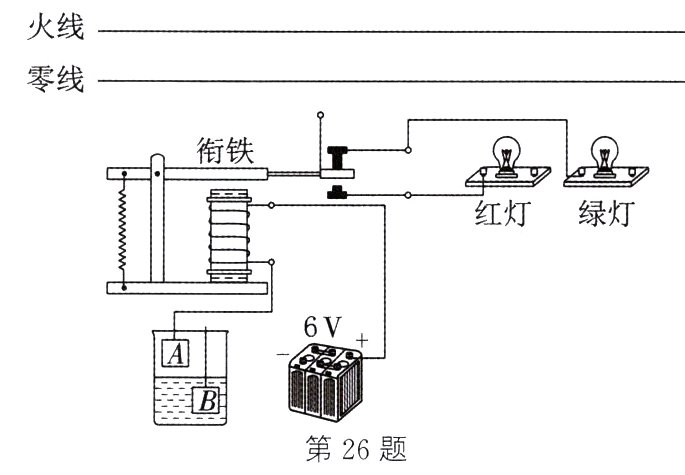

26. （2024·无锡模拟）如图为某同学设计的水位自动报警装置，主要元件有电磁继电器、红灯和绿灯（额定电压为220 V）、控制电路电源（电压为6 V）、水位控制器等. 当水位没有上升到与金属片A接触时，控制电路断开，此时绿灯亮；当水位上升到与金属片A接触时，控制电路接通，此时红灯亮. 请用笔画线代替导线完成电路连接.

如图所示

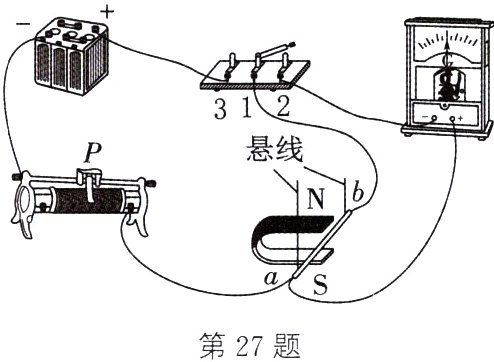

27. 利用如图所示的装置进行电与磁的相关实验.
（1）利用该装置探究“磁场对电流的作用”：
① 应将开关与接线柱________（2/3）接通，________（电磁起重机/电动机）是利用此原理工作的.
② 为使导体ab运动加快，可将滑动变阻器的滑片P向________（左/右）移或改用磁性更________的磁体.
（2）将开关反方向闭合，利用该装置探究“产生感应电流的条件”：
① 让导体ab在图示位置沿竖直方向上下运动，灵敏电流计指针________（会/不会）发生偏转.
② 保持磁体不动，让导体ab水平向右运动，灵敏电流计指针向左偏转；若要使灵敏电流计的指针向右偏转，则可以________（填字母）.
A. 对调磁体的磁极，让导体ab向左运动
B. 保持磁体不动，让导体ab向左运动
③ 此时，电路中的________相当于电源.
　　　　　　　　　　　　　　　　　　　　　　　　　　　

（1）① 3 电动机 ② 右 强 （2）① 不会 ② B ③ 导体 ab
