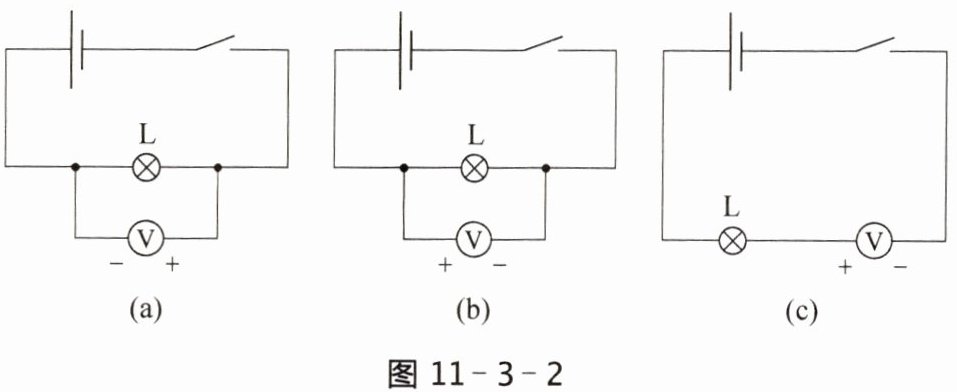

2. 要完成用电压表测量小灯泡L两端电压的实验,三位同学分别设计了如图11-3-2(a)、(b)、(c)所示的实验电路,其中哪个电路的接法是正确的？其他电路的接法错在哪里？
答案
图11-3-2(b)所示实验电路是正确的，图(a)所示实验电路的错误接法是电压表的“-”接线柱与待测元件靠近电源正极的一端相连，图(c)所示实验电路的错误接法是电压表串接在电路中。
3. 试从用途、量程、连接方法等方面对比实验室常用的电流表和电压表,并列表整理。
答案
见表2。表2 名称 电流表 电压表 用 途 测量电流 测量电压 量 程 两个量程：0～0.6 A和0～3 A 两个量程：0～3 V和0～15 V 连接方法 串接在待测电路中 并接在待测元件的两端
