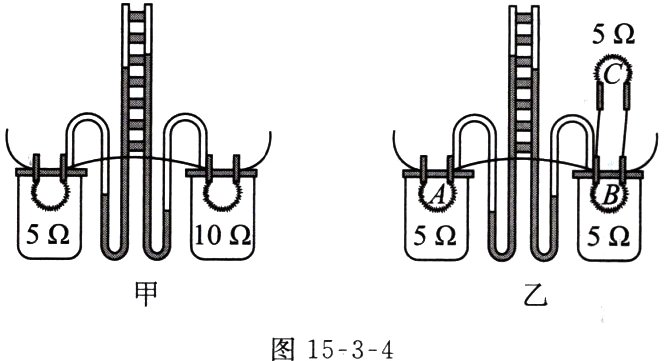

8. （2024宿迁宿城区校级开学）如图15 - 3 - 4所示是探究“电流通过导体时产生热量的多少与哪些因素有关”的实验装置. 两个透明容器中密封着等量的空气，下列说法正确的是 （ ）

A. U形管液面高度变化是因为U形管中液体的温度发生了变化
B. 图甲所示的装置可以用来探究电流通过电阻产生的热量跟电流大小的关系
C. 图乙所示的装置可以用来探究电流通过电阻产生的热量跟电阻大小的关系
D. 通电后，图乙中A、B电阻产生的热量之比是4：1

D

9. （2024苏州开学）用粗细均匀的电热丝加热烧水，通电20 min可烧开一壶水，若将电热丝剪掉一部分，使它的长度减小，接入相同的电源，则烧开同样一壶水的时间可能是 （ ）
A. 15 min
B. 20 min
C. 22 min
D. 25 min

A

10. （2023徐州三模）如图15 - 3 - 5所示，小桂将一条粗细不均匀的铝箔纸的两端分别压在电池的两极上，发现铝箔纸发热并燃烧，理由是电流具有________. 实验中通过铝箔纸较粗部分的电流________（选填“大于”“等于”或“小于”）通过较细部分的电流，较________（选填“粗”或“细”）的部位先燃烧起来.

热效应 等于 细

11. 如图15 - 3 - 6所示，把一个标有“10 V 3 W”的小灯泡和一个定值电阻R串联后接在电压为16 V的电源上，小灯泡恰能正常工作. 通过小灯泡的电流是________A，定值电阻R = ________Ω，该电路工作10 s，定值电阻产生的热量是________J.

0.3 20 18

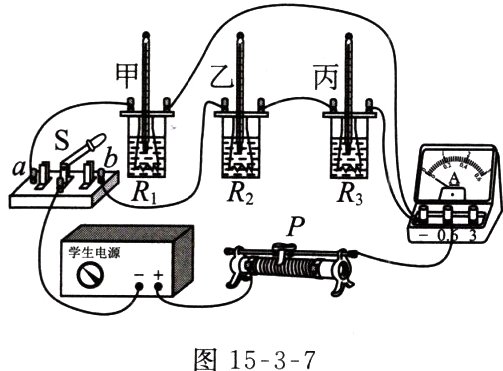

12. （2024无锡）用如图15 - 3 - 7所示的装置探究影响电流热效应的因素. 甲、乙、丙三个相同的容器内均装有质量相等的煤油，电阻丝$R_{1}$、$R_{2}$、$R_{3}$浸没在煤油中，其中$R_{1}=R_{2}=5 \Omega$、$R_{3}=10 \Omega$. 闭合开关前，记录下煤油的初温度$t_{0}$，开关S接a，调节滑动变阻器滑片P，使电流表的示数为1 A，记录下第100 s和第200 s时甲容器中煤油的末温度t；开关S接b，调节滑片P，使电流表的示数为0.5 A，记录下第200 s时乙、丙容器中煤油的末温度t. 断开开关，结果如下表，比较序号①②可得：当通过导体的电流和导体的________相等时，导体产生的热量与通电________有关. 比较序号②和________可知导体产生的热量与电流大小有关. 实验中，电阻$R_{2}$产生的热量为________J.

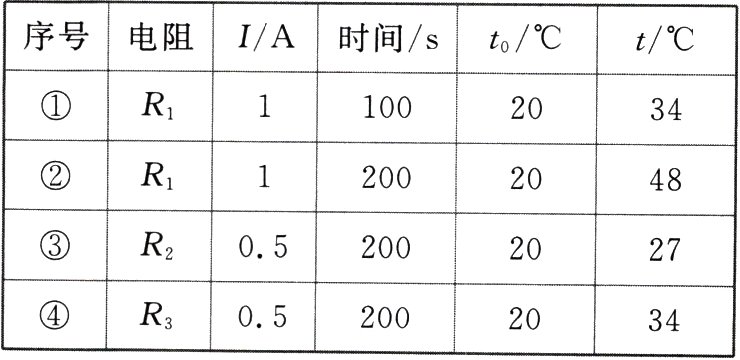

|序号|电阻|I/A|时间/s|$t_{0}$/℃|t/℃|
| ---- | ---- | ---- | ---- | ---- | ---- |
|①|$R_{1}$|1|100|20|34|
|②|$R_{1}$|1|200|20|48|
|③|$R_{2}$|0.5|200|20|27|
|④|$R_{3}$|0.5|200|20|34|

电阻 时间 ③ 250
