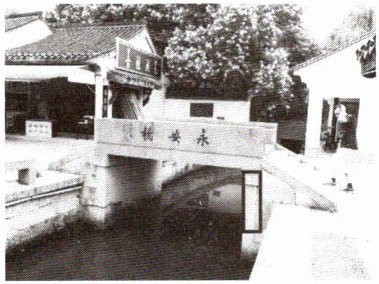

7. 梁桥的桥墩是用石柱做成的,每个桥墩的高度是一致的,桥上石梁,这种桥一般坡度不大,几乎是平的,俗称平桥。单孔梁桥(如图)顾名思义就是只有一个孔,河两岸作桥墩,中间架上石板,一般适用于狭窄的河道和小溪流。请画出下图单孔梁桥的桥墩的受力示意图。

如答图所示

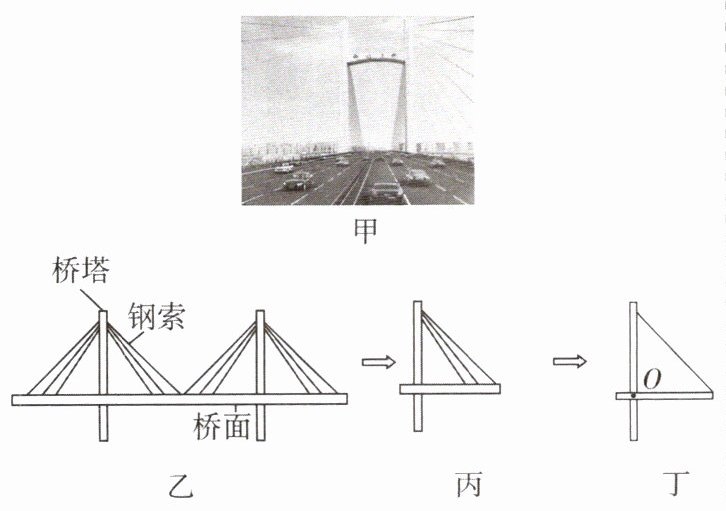

8. 图甲为某大桥的实景图,其主通航孔桥采用双塔双索面斜拉桥,可逐步简化成图乙、图丙、图丁所示的模型。

(1)图丁主要体现了杠杆的知识,为了减小钢索承受的拉力,在需要与可能的前提下,可以适当 (填“增加”或“减小”)桥塔的高度。
(2)请在图丁中画出横梁的受力示意图。

(1)增加　
(2)如答图所示

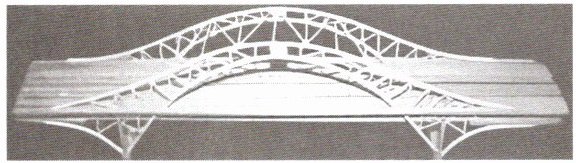

9. 下图所示是某校学生设计制作的桥梁模型,现要求测试该模型的稳定性和强度,提供不同质量的砝码若干,请设计简易实验方案,并回答问题。

(1)进行模型的稳定性实验,确定模型不发生翻转时所能承受的最大载荷(在给定的示意图上表示实验方法,用文字说明主要步骤)。
(2)如果要提高模型的稳定性,可以采取的措施是 (①缩短桥梁两端伸出部分的长度；②增大桥梁两端伸出部分的长度；③两端增加桥墩；④减小桥面宽度。从中选择两项,将序号填入横线处)。
(3)如果要提高模型中部的强度,可以采取的措施是 (①增加桥面木板的厚度；②增大桥墩之间的距离；③降低桥的高度；④选用高强度的材料。从中选择两项,将序号填入横线处)。

(1)如图所示，将桥梁模型放置在平整的桌面上，在模型的最右侧或最左侧加挂砝码，并逐渐增加砝码数量，直至桥梁模型发生翻转，记录此时的砝码数量n。模型不发生翻转时所能承受的最大载荷为(n−1)个砝码的重量。

(2)①③　
(3)①④
