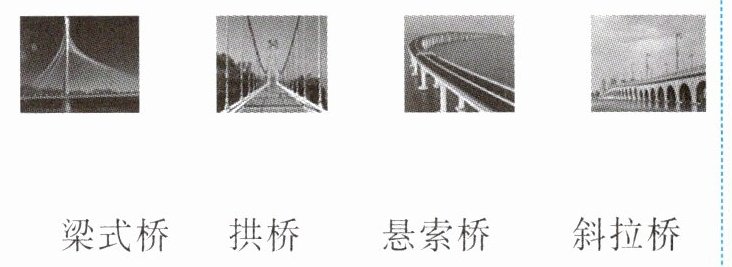

8. 将下列桥梁的图片与对应的类型用线连起来。

梁式桥 拱桥 悬索桥 斜拉桥

9. 某地一座桥突然整体垮塌，经过调查得知，这次事故主要是因工程质量问题所致，主要问题如下：桥的主要受力拱架钢管焊接质量不合格，存在严重缺陷，个别焊缝有陈旧性裂痕；钢管内混凝土抗压强度不足，低于设计标准的$\frac{1}{3}$；连接桥梁、桥面和拱架的拉索、锚具和锚头严重锈蚀。根据材料，下列选项中，不属于该桥垮塌的主要原因的是()

A.组成结构所使用的材料质量太差，影响了结构的强度
B.组成结构的各构件之间的连接不合格，影响了结构的强度
C.结构形状的设计错误，影响了结构的强度
D.结构设计在实施时存在严重的偷工减料现象，影响了结构的强度

C

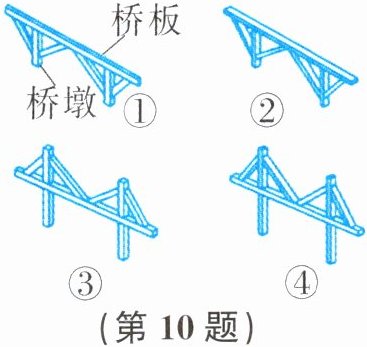

10. 如图所示为四种木质桥梁设计模型，下列说法中，正确的是()

A.方案②的结构强度比方案①高
B.方案②的结构强度比方案④高
C.方案①②中的桥板底部用支撑杆加固，不会发生弯曲形变
D.方案③④桥板的主要受力形式是受拉

B

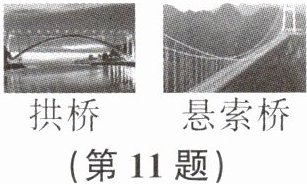

11. 如图所示的拱桥和悬索桥都有一个弯曲的结构，试比较这两个弯曲结构有哪些不同点。
]

拱桥和悬索桥都有一个弯曲结构，但拱桥的弯曲结构是拱圈或拱肋，是向上弯曲。在荷载作用下，其内部受到的是挤压作用；由于弧形拱结构是刚性材料做成的，所以，拱桥的抗风能力较强。悬索桥弯曲的结构是缆索，是向下弯曲。在荷载作用下，其内部受到的是拉伸作用；由于缆索在强风作用下会晃动，所以，悬索桥的抗风能力较弱。
