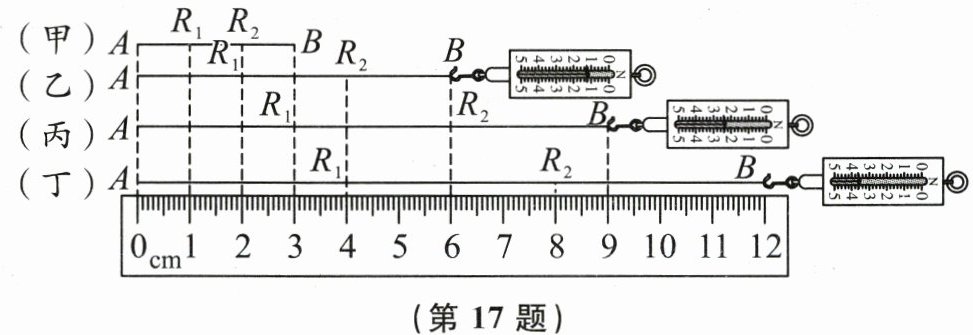

17. 如图所示是“探究弹性细绳的伸长量与外力的定量关系”实验, $ R_1 $ 和 $ R_2 $ 是固定在细绳上的两个标识.现将左端 $ A $ 固定,用弹簧测力计将右端 $ B $ 向右拉, $ R_1 $、$ R_2 $ 和 $ B $ 三点位置及弹簧测力计的读数如图乙、丙、丁所示.已知细绳始终处于弹性限度内.

(1) 图乙中弹簧测力计的示数为 $ N $;细绳对弹簧测力计的拉力是(选填“细绳”或“弹簧测力计”)形变产生的.
(2) 由数据可知,在弹性限度内,弹性细绳是(选填“均匀”或“不均匀”)伸长的.若将图丁中 $ B $ 端再向右拉动 1 cm,则此时弹簧测力计示数 $ F = $ $ N $.
(3) $ A $ 端不固定,手拉绳两端使绳处于伸长状态,当标识 $ R_1 $ 位于 5 cm 处时,$ A $ 端向左、$ B $ 端向右,让绳两端沿绳所在直线方向同时匀速运动,要使 $ R_1 $ 仍位于 5 cm 处,则 $ A $、$ B $ 两端移动的速度之比 $ v_A : v_B = $.

(1)1；细绳(2)均匀；3.5(3)1:3

(1) 弹簧测力计分度值为0.2N，图乙示数为1N；拉力是施力物体形变产生，细绳对弹簧测力计的拉力由细绳形变产生。
(2) 乙、丙、丁图中拉力分别为1N、2N、3N，对应伸长量2cm、4cm、6cm，伸长量与拉力成正比，故均匀伸长；由F=0.5Δx，丁图伸长6cm，再拉1cm后Δx=7cm，F=3.5N。
(3) 原长时R1左侧与右侧长度比为1:3，要使R1位置不变，速度比等于原长比1:3。

三、简答题(本题共 7 小题,共 55 分)
18. (6 分)按照题目要求作图.
(1) 如图甲,画出篮球在空中飞行时受力的示意图.(忽略空气阻力)
(2) 如图乙,物体 A 静止在固定的斜面 B 上,画出 A 对 B 的压力和 A 所受摩擦力的示意图.
(3) 如图丙,物体随水平传送带一起向右做匀速直线运动,画出物体所受力的示意图.(不计空气阻力)

（1）过篮球重心画竖直向下的重力，标为G。
（2）在A与B的接触面上，画垂直斜面向下的压力，标为F压；过A的重心画沿斜面向上的摩擦力，标为f。
（3）过物体重心分别画竖直向下的重力G和竖直向上的支持力F支，两力等长。
