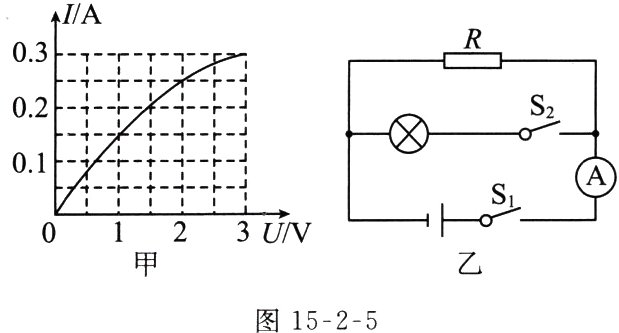

11.（2023连云港海州区三模）小灯泡的I - U图像如图15 - 2 - 5甲所示，将它与定值电阻R并联，如图乙所示，闭合开关S₁，电流表的示数为0.2 A；再闭合开关S₂，电流表的示数为0.45 A. 电源电压为________V；定值R电阻的阻值为________Ω；此时小灯泡的电功率为________W.
　　

2 10 0.5

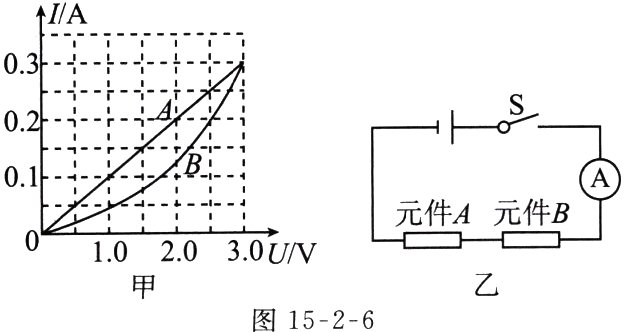

12.（2022盐城亭湖区期末）有两个电路元件A和B，流过元件的电流与其两端电压的关系如图15 - 2 - 6甲所示. 把它们串联在电路中，如图乙所示，闭合开关S，这时电流表的示数为0.2 A，元件B的电阻为________Ω，电源电压为________V. 若把它们并联接在电压为2.5 V的电源上，电路消耗的总功率为________W.
　　

12.5 4.5 1.125

13. 当某定值电阻R两端的电压由3 V增大到5 V时，通过它的电流变化了0.2 A，则该定值电阻的阻值为________Ω，定值电阻消耗的电功率变化了________W.

10 1.6

14. 如图15 - 2 - 7所示电路，电源电压保持不变. 只闭合开关S₁时，定值电阻R₁消耗的功率是16 W；当开关S₁、S₂都闭合时，R₁消耗的功率是25 W. 先后两次电路消耗的功率之比是________.
　　　　　　　　　　　　　

4:5

15.（2022宿迁泗洪期末）如图15 - 2 - 8所示，电源电压为6 V，两个定值电阻R₁ = 20 Ω，R₂ = 30 Ω，请计算：
（1）只闭合S₂时，电路中的电流.
（2）S₁断开，S₂、S₃闭合时，通电1 min电路消耗的电能.
（3）S₂断开，S₁、S₃闭合时，该电路消耗的总功率.
　　　　　　　　　　　　　

(1)只闭合$S_2$时，$R_1$、$R_2$串联，串联电路总电阻等于各分电阻之和，则电路总电阻：$R = R_1 + R_2 = 20\ \Omega + 30\ \Omega = 50\ \Omega$，由欧姆定律可得，电路中的电流：$I = \frac{U}{R} = \frac{6\ V}{50\ \Omega} = 0.12\ A$。
(2)$S_1$断开，$S_2$、$S_3$闭合时，$R_2$短路，电路为$R_1$的简单电路，通电1 min电路消耗的电能：$W = \frac{U^2}{R_1}t = \frac{(6\ V)^2}{20\ \Omega} \times 60\ s = 108\ J$。
(3)$S_2$断开，$S_1$、$S_3$闭合时，$R_1$和$R_2$并联，通过电阻$R_1$的电流：$I_1 = \frac{U}{R_1} = \frac{6\ V}{20\ \Omega} = 0.3\ A$，通过电阻$R_2$的电流：$I_2 = \frac{U}{R_2} = \frac{6\ V}{30\ \Omega} = 0.2\ A$，电路总电流：$I_{总} = I_1 + I_2 = 0.3\ A + 0.2\ A = 0.5\ A$，该电路消耗的总功率：$P = UI_{总} = 6\ V \times 0.5\ A = 3\ W$。

16.［日常生活］小明爸爸的手机电池铭牌上标有“5 V 4000 mA·h”的字样，手机正常使用时功率为2 W. 如果他在电池电量剩余30％时，立刻插上30 W的充电器，并持续正常使用，直到电量充满. 他这次给手机充电的时间是 （ ）
A. 0.2 h
B. 0.47 h
C. 0.5 h
D. 0.67 h

C
