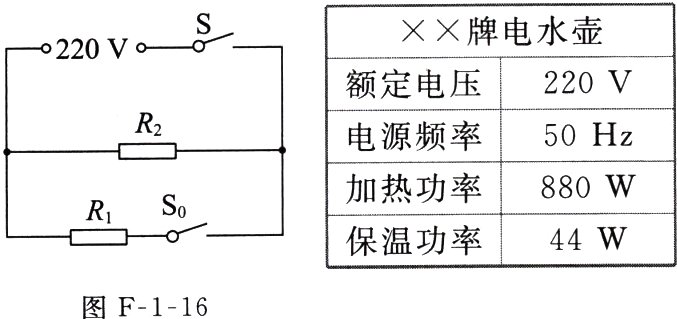

12. (2024连云港)小明家电水壶的内部电路如图F-1-16所示，其中R₁、R₂为电热丝，S是电源开关，S₀是温控开关(水温达到100 ℃，自动由加热状态切换为保温状态).该电水壶的部分重要参数如下表所示.已知电源电压为220 V，求：
（1）当开关S闭合、S₀断开时，电路中的电流.
（2）当开关S和S₀均闭合时，R₁的电功率.
（3）在加热状态下，该电水壶工作50 s消耗的电能.
|××牌电水壶| |
|--|--|
|额定电压|220 V|
|电源频率|50 Hz|
|加热功率|880 W|
|保温功率|44 W|

(1)当开关 S 闭合、$S_{0}$断开时，电路是只有$R_{2}$的简单电路，当开关 S 和$S_{0}$均闭合时，$R_{1}$和$R_{2}$并联，由于并联电路总电阻比并联的任何一个电阻的阻值都小，根据$P = \frac{U^{2}}{R}$可知，当开关 S 闭合、$S_{0}$断开时，电水壶处于保温状态，则电路中的电流：$I = \frac{P_{保温}}{U} = \frac{44\ W}{220\ V} = 0.2\ A$.
(2)当开关 S 和$S_{0}$均闭合时，电水壶处于加热状态，$R_{1}$的电功率：$P_{1} = P_{总} - P_{2} = P_{加热} - P_{保温} = 880\ W - 44\ W = 836\ W$.
(3)在加热状态下，该电水壶工作 50 s 消耗的电能：$W = P_{加热}t = 880\ W\times50\ s = 4.4\times10^{4}\ J$.

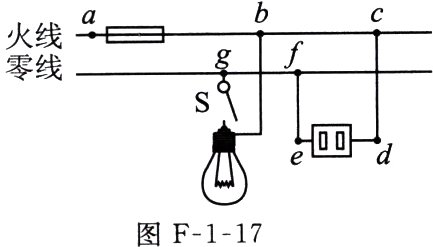

13. (2024宿迁三模)小敏同学按如图F-1-17所示的电路图连接了一个模拟家庭电路.开关S闭合后，灯泡能正常发光，用测电笔检测插座的两孔，氖管均不发光.针对该模拟电路，有四名同学发表了以下观点，你认为正确的是（ ）

A. 小华说：保险丝是用电阻较大、熔点较高的材料制成的
B. 小龙说：灯泡能正常发光，所以灯泡的连接是安全、合理的
C. 小丽说：插座无法正常工作，原因可能是cd间断路
D. 小潇说：插座无法正常工作，原因可能是ab间断路

C

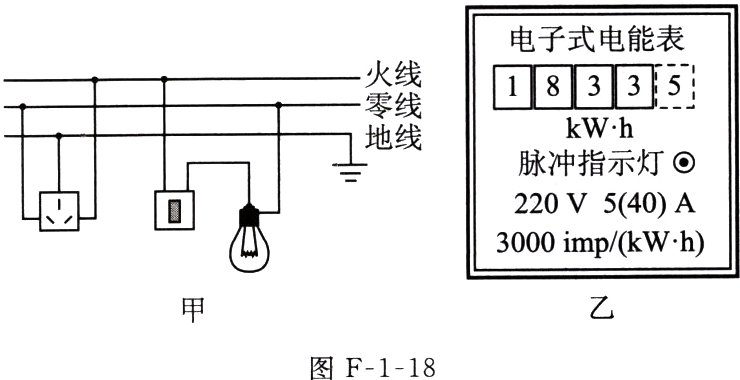

14. (2024扬州)如图F-1-18甲所示是部分家庭电路示意图，插座与灯泡的连接方式是_______联.闭合开关后，灯泡不亮，测电笔分别插入插座的三个孔中都不发光，则电路故障是_______断路.家用电能表如图乙所示，能接入电路中用电器的最大总功率为_______W.若家中仅有电饭锅工作，5 min内电能表指示灯闪烁了300次，则电饭锅在这段时间内产生的热量是_______J.

并 火线 8800 $3.6\times10^{5}$

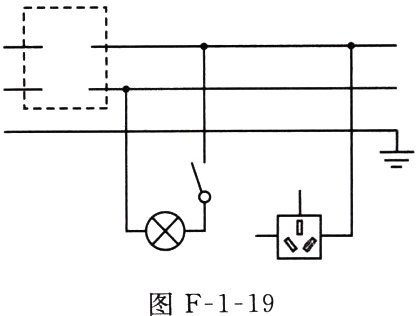

15. (2023苏州)将图F-1-19中家庭电路补充完整(虚线框内一处接保险丝“_______”，另一处用导线连接).

图略
