5. 如图11，某糖果厂为儿童设计了一种新型的装糖果的不倒翁，请你画出它的三视图.
答案
解：
主视图：上方为等腰三角形，下方为半圆，半圆的直径与等腰三角形的底边重合；
左视图：与主视图完全相同；
俯视图：一个圆，圆心处标注一个点。
主视图：上方为等腰三角形，下方为半圆，半圆的直径与等腰三角形的底边重合；
左视图：与主视图完全相同；
俯视图：一个圆，圆心处标注一个点。
一、选择题

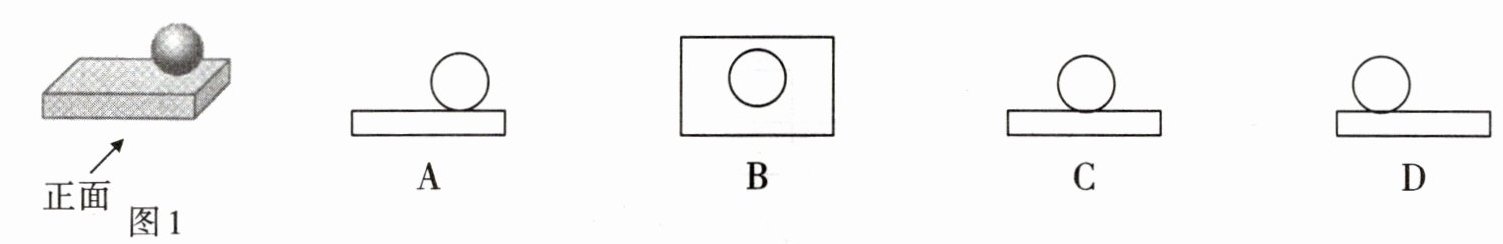

1. 如图1所示几何体的主视图是()
A
B
C
D
1. 如图1所示几何体的主视图是()
A
B
C
D
答案
解：主视图是从正面观察几何体所得到的视图。
该几何体从正面看，呈现的图形为下方是长方形，上方是与长方形上边相切的圆，且长方形的长度与平板长度一致，符合此特征的是选项C。
所以答案是C。
该几何体从正面看，呈现的图形为下方是长方形，上方是与长方形上边相切的圆，且长方形的长度与平板长度一致，符合此特征的是选项C。
所以答案是C。

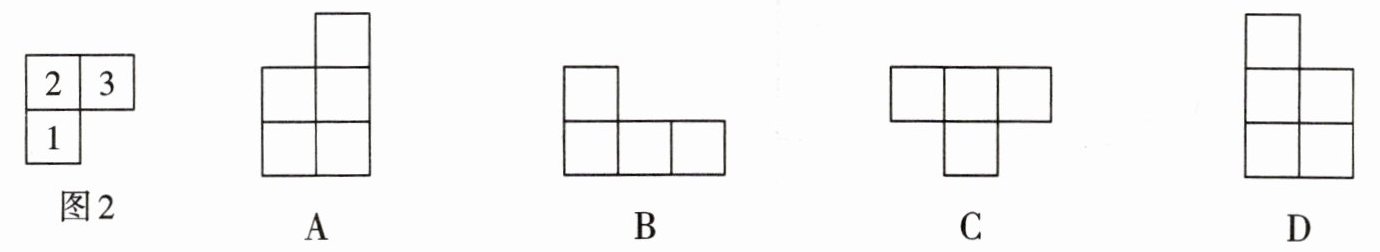

2. 图2是由几个小立方块搭成的几何体的俯视图，小正方形中的数字表示在该位置的小立方块的个数，那么这个几何体的主视图是()
A
B
C
D
A
B
C
D
答案
A
解析
根据俯视图中各位置小立方块的个数，主视图有2列，左列最高为2个小立方块，右列最高为3个小立方块，符合该特征的是选项A。
