日期：____

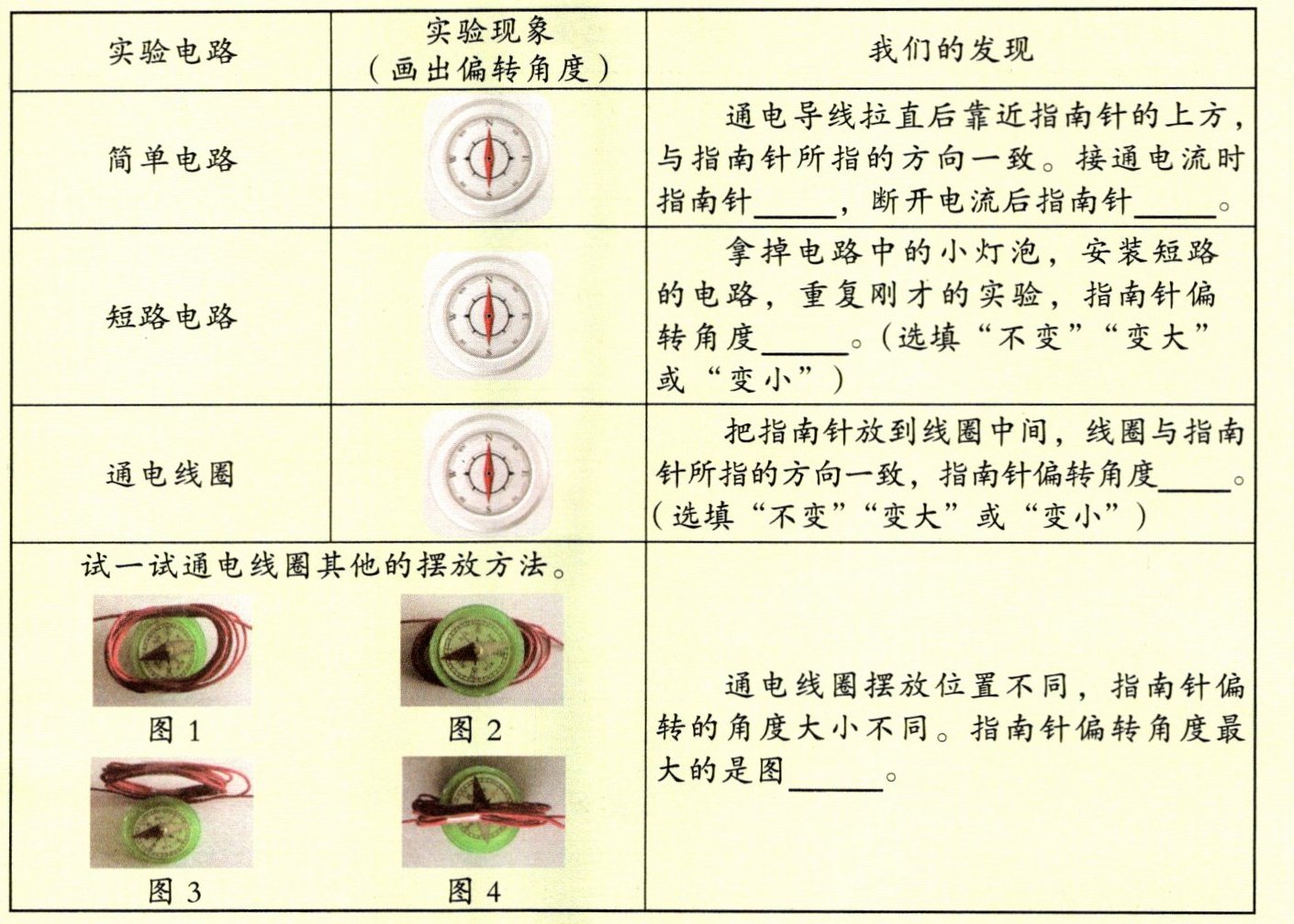

|实验电路|实验现象(画出偏转角度)|我们的发现|
|简单电路||通电导线拉直后靠近指南针的上方,与指南针所指的方向一致。接通电流时指南针______,断开电流后指南针______。|
|短路电路||拿掉电路中的小灯泡,安装短路的电路,重复刚才的实验,指南针偏转角度______。(选填“不变”“变大”或“变小”)|
|通电线圈||把指南针放到线圈中间,线圈与指南针所指的方向一致,指南针偏转角度______。(选填“不变”“变大”或“变小”)|
|试一试通电线圈其他的摆放方法。
图 4||通电线圈摆放位置不同,指南针偏转的角度大小不同。指南针偏转角度最大的是图______。|

偏转；恢复原状；变大；变大；1

简单电路中，通电导线周围存在磁场，会使指南针偏转，断电后磁场消失，指南针恢复原状；短路时电流增大，磁场变强，偏转角度变大；通电线圈磁场比直导线强，偏转角度变大；线圈摆放位置影响磁场作用，图1中线圈与指南针作用最强，偏转角度最大。

日期：______
1. 如右图所示,电磁铁是由________和________组成的。用电磁铁搬运大头针时,________能转换成了________能。

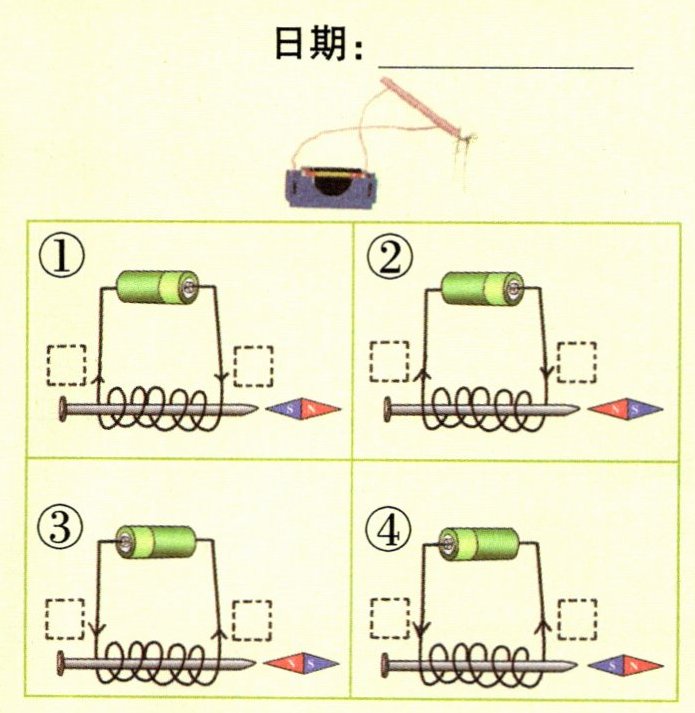

2. 在电磁铁南北极的研究中,当小磁针静止时,请在□中填写是南极还是北极。(图中箭头表示电流方向)

1. 线圈；铁芯；电；磁 2. （假设图中①左S右N，②左N右S，③左N右S，④左S右N，具体需根据实际电流方向和绕线判断，此处以常见情况为例）①S；N ②N；S ③N；S ④S；N

1. 电磁铁由线圈和铁芯组成；用电磁铁搬运大头针时，电能转换为磁能。2. 根据电流方向，用右手握住螺线管，四指指向电流方向，大拇指指向N极，另一端为S极。
