1. (2022镇江)如图ZT - 2 - 1所示为某小组设计的多挡位电热器电路，U不变，$R_1$、$R_2$为电热丝且$R_1 ＞ R_2$，电热器功率最大时开关状态为(　　　)

A. $S_1$闭合，$S_2$接$a$
B. $S_1$闭合，$S_2$接$b$
C. $S_1$断开，$S_2$接$a$
D. $S_1$断开，$S_2$接$b$

答案

2. (2023泰州兴化模拟)如图ZT - 2 - 2所示，电源电压保持6V不变，当开关$S_1$、$S_3$闭合，$S_2$断开时，电流表的示数为0.5A；当开关$S_1$闭合，$S_2$、$S_3$断开时，电流表的示数为0.25A，则$R_1 =$_______$\Omega$；当开关$S_1$断开，$S_2$、$S_3$闭合时，电流表的示数为_______A，电路的总功率为_______W.

答案

12 1 6

3. (2023南京鼓楼区二模)如图ZT - 2 - 3所示，电源电压恒定，$R_1$的阻值为20 $\Omega$，$R_2$的阻值为10 $\Omega$. 当S闭合，$S_1$、$S_2$断开时，电流表的示数为0.4A，电源电压是_______V，此时$R_1$消耗的电功率为$P_1$；当S、$S_1$、$S_2$都闭合时，电流表的示数变化了0.4A，则$R_3$的阻值是_______$\Omega$，此时$R_1$消耗的电功率为$P_1'$，则$P_1 : P_1' =$_______.

答案

12 60 4 : 9

4. (2024连云港)如图ZT - 2 - 4所示，电源电压不变，闭合开关S后，在滑动变阻器的滑片P向右移动过程中(　　　)

A. 电流表示数变小，灯变暗
B. 电流表示数变大，灯变亮
C. 电压表示数不变，灯亮度不变
D. 电压表示数变小，灯亮度变亮

答案

5. 如图ZT - 2 - 5所示的电路中，电源电压保持不变，$R_1$为定值电阻，闭合开关S，当滑动变阻器$R_2$的滑片P向右移动时，下列判断正确的是(　　　)

A. 电流表A的示数变小
B. 电压表$V_1$的示数变大
C. 电路消耗的总功率变大
D. 电压表$V_2$与电流表A示数的比值变小

答案

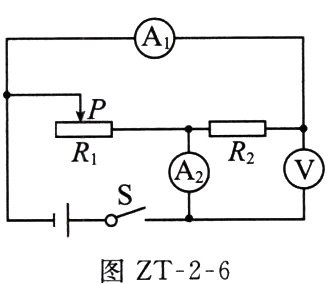

6. 如图ZT - 2 - 6所示的电路中，电源电压和$R_2$的阻值均保持不变，闭合开关S后，将滑动变阻器$R_1$的滑片P从中点向左移动的过程中，下列说法正确的是(　　　)

A. 电流表$A_1$示数变小，电压表V示数变小
B. 电流表$A_2$示数不变，电压表V示数不变
C. 电压表V的示数与电流表$A_1$示数的比值变大
D. 电路消耗的总功率变小

答案

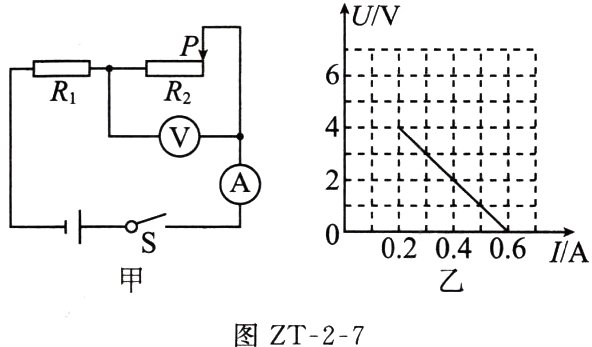

7. (2022淮安)如图ZT - 2 - 7甲所示，电源电压保持不变，闭合开关S，滑动变阻器$R_2$的滑片P由最右端移到最左端，得到两电表示数的U - I图像如图乙所示，下列说法正确的是(　　　)

A. 电源电压为4V
B. $R_1$的阻值为30 $\Omega$
C. 滑动变阻器$R_2$的最大阻值为20 $\Omega$
D. 电路总功率最大值为1.2W

答案
