2026年名师面对面先学后练四年级科学下册教科版评议教辅第24页答案
1. 如图，用电路检测器检测接线盒上的 1 - 4 接线柱，发现小灯泡不亮，说明这两个接线柱之间是(
)。


A.通路
B.断路
C.回路

答案

B

解析

电路检测器检测接线柱时，若小灯泡不亮，说明电流无法通过，两个接线柱之间的电路处于断开状态，即断路；若小灯泡亮，说明是通路。而回路是通路的另一种表述，本题中灯不亮对应的不是通路（回路）情况。

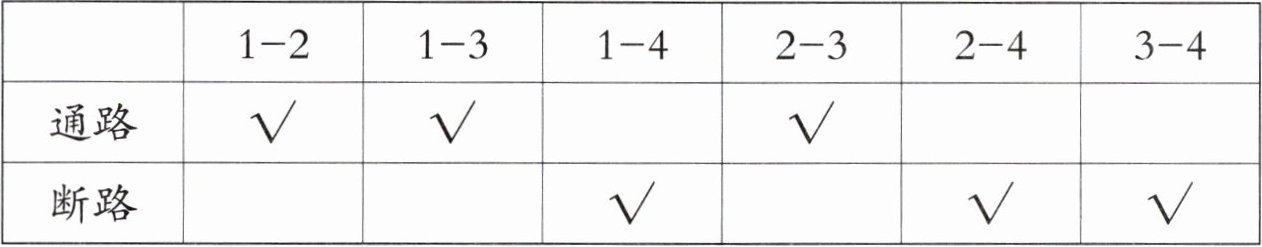

2. 根据下表记录的检测结果，推测接线盒内的连接情况，用线画出来。


答案

1-2相连，2-3相连，4不与其他接线柱相连。
（画图示意：在第一个接线盒图中，用线连接1和2，用线连接2和3，3和4不连线，1和4不连线，2和4不连线。）

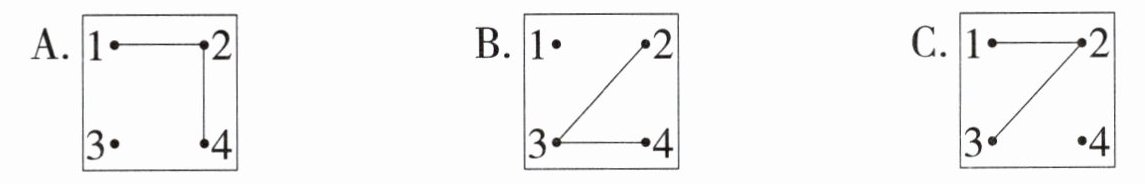

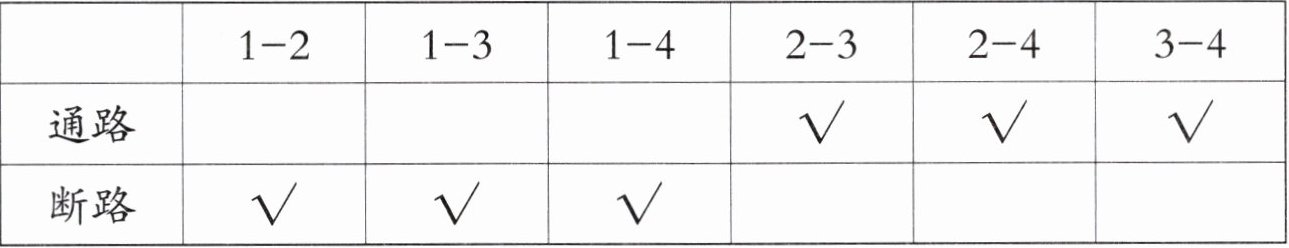

1. 小雨用电路检测器检测接线盒，记录情况如下表，内部连接正确的是(
)。


A.
B.
C.

答案

1. 分析表格：通路为2-3、2-4、3-4，断路为1-2、1-3、1-4，说明2、3、4相互连通，1与其他均不连通。
2. 选项A：1-2连通（与1-2断路矛盾），排除。
3. 选项B：2-3连通、3-4连通（则2-4连通），1独立（与1-2、1-3、1-4断路一致），符合。
4. 选项C：1-2连通（与1-2断路矛盾），排除。
B
