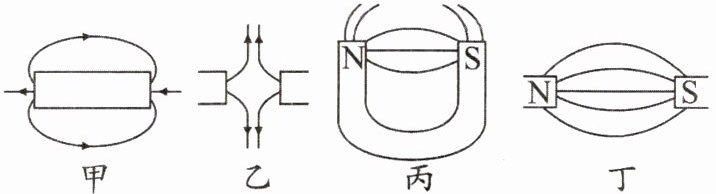

7. 在甲、乙、丙、丁四幅图中分别标出磁体的N、S极或磁感线的方向。

8. 右图是用来描绘某一磁体周围磁场的部分磁感线示意图，由磁感线的分布特点可知，a点的磁场比b点的磁场(填“强”或“弱”)；若在b点放置一个可自由转动的小磁针，则小磁针静止时，其N极指向(填“P”或“Q”)处。

弱
Q

活动一：理论绘图——磁感线分布

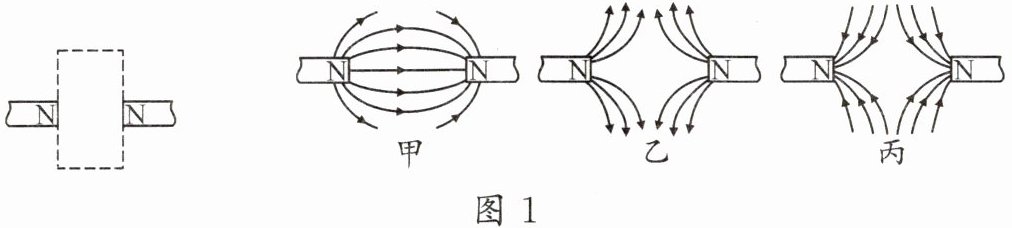

(1)根据磁极间的相互作用规律，两个条形磁体靠近时，虚框范围内的磁感线分布正确的是图(填“甲”“乙”或“丙”)。

活动二：实践检验——用铁屑显示磁感线

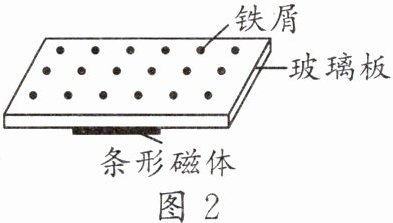

如图，一块光滑透明的玻璃板，在一个表面贴上白色书写纸(作为背景，便于观察)，将条形磁体放在玻璃板的下表面，然后在玻璃板上面均匀撒上铁屑，如图2所示。用手轻敲玻璃板，使铁屑沿磁感线走向分布，实践结果与理论绘图一致，效果很理想。
(2)从减小摩擦角度考虑，铁屑应撒在(填“贴有”或“未贴”)白色书写纸面的玻璃板更合理。
活动三：优化创新——自制磁感线模型

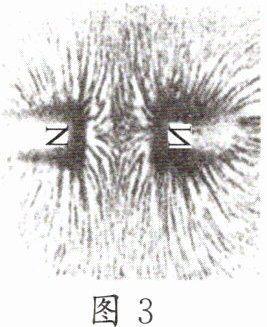

(3)同学们利用熔化的蜡烛液、电熨斗(通电后靠近物体使其升温)等器材进行如下操作，制成了“固定的铁屑磁感线”模型(如图3所示)。请将操作补充完整：
①将一张白色书写纸放入熔化的蜡烛液中，浸渍均匀后取出晾干，使纸质表面覆盖一层蜡，打磨光滑后制成一张白色含蜡纸板。
②将蜡纸放在玻璃板上，再均匀撒上铁屑，条形磁体放在玻璃板下面，轻敲玻璃板使铁屑沿磁感线走向分布。
③。

乙
未贴
稍稍加热白色含蜡纸板，待蜡凝固后将排列整齐的铁屑的形状固定下来
