测定小灯泡的电功率。
(1) 观察小灯泡的外壳,记录小灯泡的额定电压 $ U_0 = $______V。
(2) 在虚线框中画出实验电路图。

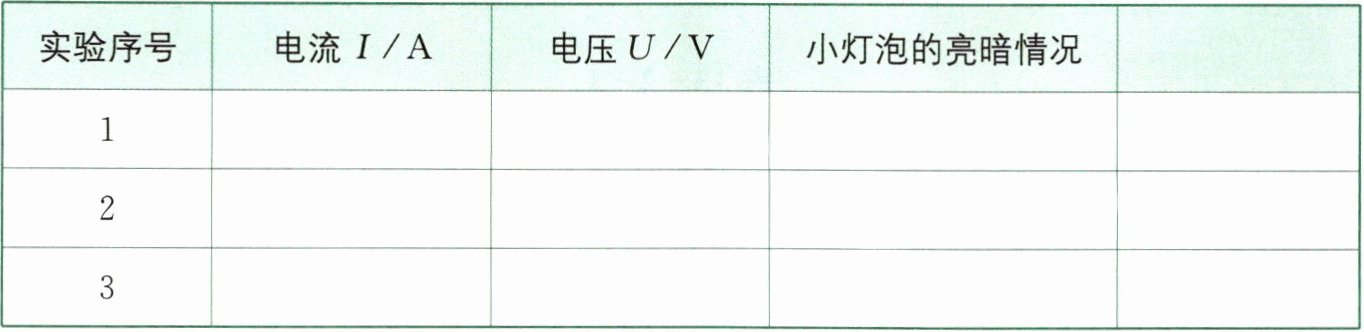

(3) 连接电路,分别观察小灯泡两端电压略低于、等于和略高于额定电压时小灯泡的亮暗情况,将电流表、电压表的示数记录在表 13-2-4 中。
| 实验序号 | 电流 I/A | 电压 U/V | 小灯泡的亮暗情况 |
| 1 | | | |
| 2 | | | |
| 3 | | | |
(4) 计算三种情况下小灯泡的功率,将结果填入表 13-2-4 的最后一列。
(5) 根据实验结果能得出什么结论？
(6) 若实验中出现“小灯泡烧坏”的现象,尝试分析可能的原因。

(1)以实验中实际使用的小灯泡参数为准。　
(2)合理即可，示例如图5所示。　
(3)以实验结果为准。　
(4)以实验结果为准。　
(5)小灯泡两端电压越大，小灯泡的电功率越大，小灯泡越亮。　
(6)小灯泡两端电压过大时，小灯泡会因电功率过大而被烧坏。
