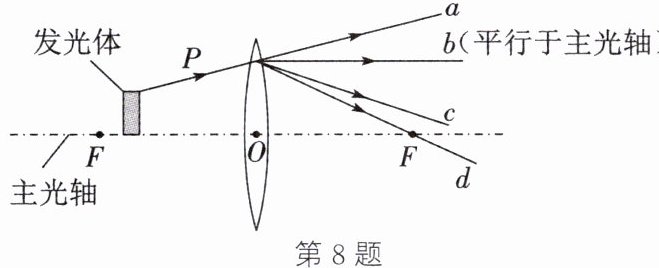

8. (易错题)如图,凸透镜的入射光线P来自发光体,对应这条入射光线的折射光线可能是 ( )
A.a
B.b
C.c
D.d
A.a
B.b
C.c
D.d
答案
C [易错分析]对凸透镜三条特殊光线的传播规律理解不透彻。
9. 如图所示,凸透镜的光心和平面镜相距2 cm,平面镜垂直于凸透镜主光轴,一束平行于凸透镜主光轴的光线射向透镜,经平面镜反射后会聚于两镜的中点A上,则此凸透镜的焦距为 ( )
A.2 cm
B.3 cm
C.4 cm
D.6 cm
A.2 cm
B.3 cm
C.4 cm
D.6 cm
答案
B
解析
解：
1. 凸透镜光心与平面镜相距2cm，两镜中点A到平面镜距离为1cm。
2. 平行于主光轴的光线经凸透镜折射后过焦点F，该折射光线射向平面镜，反射后过A点。
3. 由平面镜成像特点，A点关于平面镜的对称点A'即为折射光线与主光轴的交点（焦点F）。
4. A'到平面镜距离等于A到平面镜距离1cm，故焦点F到光心距离为2cm + 1cm = 3cm。
答案：B
1. 凸透镜光心与平面镜相距2cm，两镜中点A到平面镜距离为1cm。
2. 平行于主光轴的光线经凸透镜折射后过焦点F，该折射光线射向平面镜，反射后过A点。
3. 由平面镜成像特点，A点关于平面镜的对称点A'即为折射光线与主光轴的交点（焦点F）。
4. A'到平面镜距离等于A到平面镜距离1cm，故焦点F到光心距离为2cm + 1cm = 3cm。
答案：B
10. (2024·扬州江都段考)如图所示,MN为透镜L的主光轴,AB为一条经透镜折射后的光线,由此可以判定 ( )
A.若L是凸透镜,B点一定是L的焦点
B.若B点是L的焦点,则L一定不是凸透镜
C.若B点是L的焦点,AB的入射光线一定平行于主光轴
D.若AB的入射光线是从无穷远处主光轴上一点发出的,则L一定不是凹透镜
A.若L是凸透镜,B点一定是L的焦点
B.若B点是L的焦点,则L一定不是凸透镜
C.若B点是L的焦点,AB的入射光线一定平行于主光轴
D.若AB的入射光线是从无穷远处主光轴上一点发出的,则L一定不是凹透镜
答案
D
解析
解：
A. 若L是凸透镜，AB为折射光线，B点可能是焦点（入射光线平行主光轴时），也可能不是（入射光线过焦点或其他情况），A错误。
B. 若B点是焦点，L可能是凸透镜（入射光线平行主光轴折射后过焦点），B错误。
C. 若B点是焦点，对凸透镜，入射光线平行主光轴；对凹透镜，入射光线延长线过焦点，折射后平行主光轴，故AB入射光线不一定平行主光轴，C错误。
D. 无穷远处主光轴上点发出的光线平行主光轴，凹透镜对平行光折射后发散，折射光线反向延长线过焦点，不会沿AB方向（直接指向B点），则L一定不是凹透镜，D正确。
结论：D
A. 若L是凸透镜，AB为折射光线，B点可能是焦点（入射光线平行主光轴时），也可能不是（入射光线过焦点或其他情况），A错误。
B. 若B点是焦点，L可能是凸透镜（入射光线平行主光轴折射后过焦点），B错误。
C. 若B点是焦点，对凸透镜，入射光线平行主光轴；对凹透镜，入射光线延长线过焦点，折射后平行主光轴，故AB入射光线不一定平行主光轴，C错误。
D. 无穷远处主光轴上点发出的光线平行主光轴，凹透镜对平行光折射后发散，折射光线反向延长线过焦点，不会沿AB方向（直接指向B点），则L一定不是凹透镜，D正确。
结论：D
11. 如图所示,平行光通过图中左侧虚线框(其中放置一块透镜)后,在右侧光屏上形成一个圆形光斑,该光斑的直径比透镜大。请你判断虚线框中是不是凸透镜,写出接下来的操作及判断方法。(不添加其他器材)
(1)操作:将光屏______。
(2)判断方法:______。
(1)操作:将光屏______。
(2)判断方法:______。
答案
(1)向左移动 (2)若光斑一直变小，则为凹透镜;若光斑先变小后变大，则为凸透镜
12. (2024·枣庄)如图所示,一束光射向凹透镜,请画出该光经过凹透镜、凸透镜的折射光路。
答案
如图所示
解析
（由于题目要求画出光路图，此处无法直接绘制图形，实际答题卡作答应在图中完成以下步骤：）
1. 对于射向凹透镜的光线，若为平行于主光轴的入射光线，折射后其反向延长线过凹透镜的虚焦点。
2. 该折射光线（或其延长线）射向凸透镜，若此光线的延长线过凸透镜的焦点，则经凸透镜折射后平行于主光轴射出。
（注：实际作答需在给定图中用直尺规范画出两条折射光线，标明箭头方向。）
1. 对于射向凹透镜的光线，若为平行于主光轴的入射光线，折射后其反向延长线过凹透镜的虚焦点。
2. 该折射光线（或其延长线）射向凸透镜，若此光线的延长线过凸透镜的焦点，则经凸透镜折射后平行于主光轴射出。
（注：实际作答需在给定图中用直尺规范画出两条折射光线，标明箭头方向。）
13. 小明在暗室里探究平行于主光轴的光通过透镜后的光路,他用一直径和透镜玻璃直径相同的平行光正对透镜照射,惊奇地发现通过透镜玻璃边缘的光经透镜后部分发生偏折,部分沿直线传播,如图甲和乙所示。第二天小明在阳光下继续研究透镜对光的作用,将透镜正对太阳光,移动与透镜平行的白纸,在白纸上得到了如图丙所示的现象。该同学所用的透镜为______(凹透镜/凸透镜/凹透镜或凸透镜);继续将白纸稍远离该透镜,则暗斑的面积将______(变大/不变/变小),亮环的亮度将______(变亮/不变/变暗)。
答案
凹透镜或凸透镜 不变 变暗
