“电动机的原理”探究记录表
记录时间： 年 月 日
|探究目标|了解电动机的内部结构及其工作原理。|
|--|--|

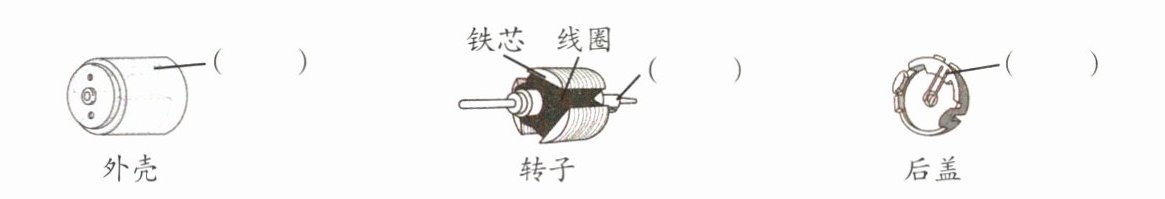

|探究过程|一、认识电动机的结构
外壳转子后盖
二、实验操作
1. 将外壳靠近回形针，我发现：____。这说明了：____。

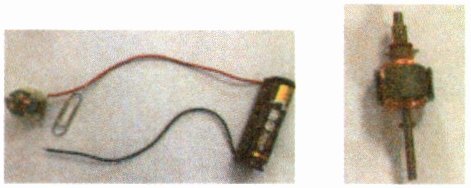

2. 将转子的换向器与后盖的电刷接触并通电。
①给转子与后盖通电，转子（□会动 □不会动）。
②当回形针靠近通电后的转子时，我发现：____。这说明了：转子是______。
3. 用橡皮筋、一次性杯子、粗铜线制作一个如图所示的支架，将转子放在支架上，通电，用磁铁靠近转子。我发现：①转子（□会动 □不会动）。②增加一个磁铁，转子会______。③____可以改变转子的转动方向。|
|我的发现| |

一、认识电动机的结构
（外壳）（转子）（后盖）
二、实验操作
1. 回形针被吸引；外壳内有磁铁。
2. ①不会动；②回形针被吸引；电磁铁。
3. ①会动；②转动更快；③改变磁铁的磁极方向（或改变电流方向）。
我的发现
电动机由外壳（含磁铁）、转子（线圈、铁芯、换向器）、后盖（电刷）组成，其工作原理是通电线圈在磁场中受力转动。
