一、选择题（每题6分，共30分）
答案

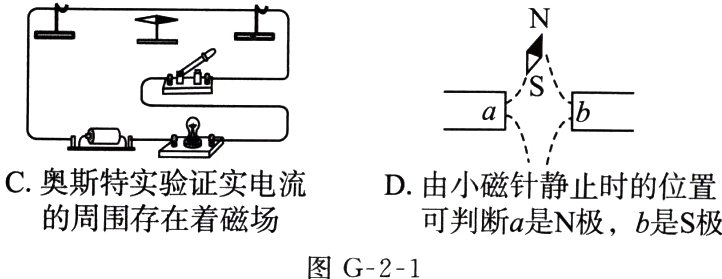

1. 图G-2-1中说法错误的是 （ ）
A. 大拇指所指的那端就是通电螺线管的N极
B. 地磁场的两极与地理的两极不重合
C. 奥斯特实验证实电流的周围存在着磁场
D. 由小磁针静止时的位置可判断a是N极，b是S极
A. 大拇指所指的那端就是通电螺线管的N极
B. 地磁场的两极与地理的两极不重合
C. 奥斯特实验证实电流的周围存在着磁场
D. 由小磁针静止时的位置可判断a是N极，b是S极
答案
D
2. 如图G-2-2所示是把A、B、C三块钢块（可能有磁性）悬挂起来，并让它们彼此靠近时的情况，则下列判断正确的是 （ ）
A. 若A、C靠近，可能会相互排斥
B. 若A、C靠近，一定会相互吸引
C. 因为A、B吸引，B、C相互排斥，所以只有B是磁体
D. 因为A、B吸引，B、C相互排斥，所以A、B、C一定都是磁体
A. 若A、C靠近，可能会相互排斥
B. 若A、C靠近，一定会相互吸引
C. 因为A、B吸引，B、C相互排斥，所以只有B是磁体
D. 因为A、B吸引，B、C相互排斥，所以A、B、C一定都是磁体
答案
A

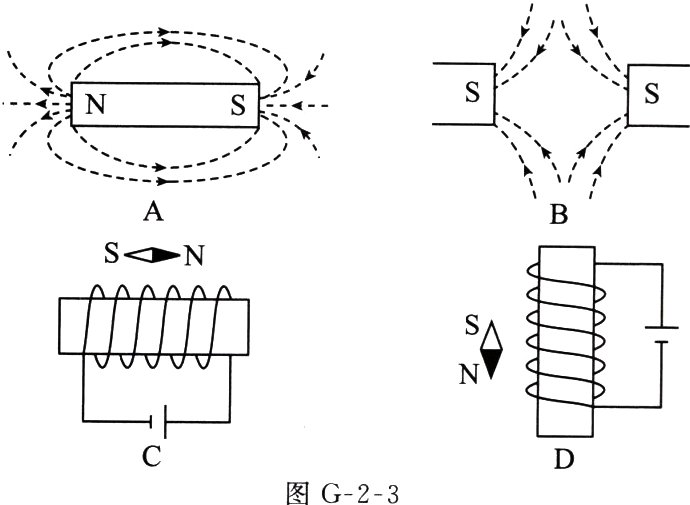

3. （2024常州开学）根据磁感线的方向和小磁针静止时的指向判断，图G-2-3中错误的是 （ ）
答案
C
4. （2023无锡江阴期末）如图G-2-4所示，闭合开关S，观察到小磁针顺时针旋转90°后保持静止，下列说法正确的是 （ ）
A. 电源的a端是正极，电磁铁的左端是S极
B. 电流表的上端是负接线柱，磁感线方向自左向右
C. 对调电源正、负极，小磁针的N极不会改变指向
D. 当滑片向右滑动时，通电螺线管的磁场变强
A. 电源的a端是正极，电磁铁的左端是S极
B. 电流表的上端是负接线柱，磁感线方向自左向右
C. 对调电源正、负极，小磁针的N极不会改变指向
D. 当滑片向右滑动时，通电螺线管的磁场变强
答案
B

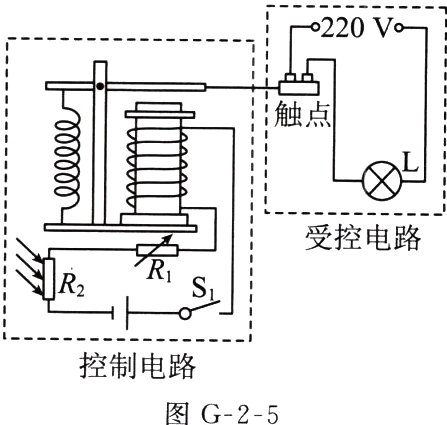

5. （2023连云港二模）如图G-2-5所示为“智能照明灯”的电路，其控制电路中，电源电压恒定，R₁为变阻器，R₂为光敏电阻，其阻值随光照强度的变化而变化. 灯泡L天黑时自动发光，天亮时自动熄灭. 关于该电路，下列说法正确的是 （ ）
A. 电磁铁通电后上方为N极
B. R₂的阻值随光照强度的增大而减小
C. 若将R₁调小，灯泡L的工作时间会变长
D. 若降低控制电路中的电源电压，灯泡L工作时间会变短
A. 电磁铁通电后上方为N极
B. R₂的阻值随光照强度的增大而减小
C. 若将R₁调小，灯泡L的工作时间会变长
D. 若降低控制电路中的电源电压，灯泡L工作时间会变短
答案
题目中未明确该题答案
二、填空题（每空4分，共28分）
答案
6. （2023苏州姑苏区模拟）《论衡》中记载：“司南之杓，投之于地，其柢指南. ”“柢”即握柄，是磁体的________（选填“N”或“S”）极. 静止时指向地磁场的________（选填“南”或“北”）极，这就是最古老的指南针. 指南针所指的南北方向通常偏离地理南北极方向，世界上最早记述这一现象的是中国宋代的________.
答案
S 北 沈括
