1. 在用伏安法测量标有“2.5V”字样的灯泡额定功率的实验中，小明发现电流表损坏，其他元件完好。
(1)小明用已有的器材、阻值为5Ω的定值电阻$R_{0}$和另一个电压表，设计了如图ZT - 4 - 1所示的电路图，其中虚线框内的元件组合相当于__________。
　　　　　　　　　　　　
(2)小明进行了如下实验，请补充完整。
①连接好电路，将滑动变阻器连入电路的阻值调到__________。
②闭合开关，移动滑动变阻器的滑片，使灯泡两端电压为__________V。
③读出$R_{0}$两端的电压为1.5V。
(3)若实验操作均正确，则灯泡的额定功率为__________W。

(1)电流表
(2)①最大 ②2.5
(3)0.75

2. (2023宿迁宿豫区期末)在“测量小灯泡的额定功率”实验中，灯泡上标有“3.8V”字样，电源电压恒定。
　　　

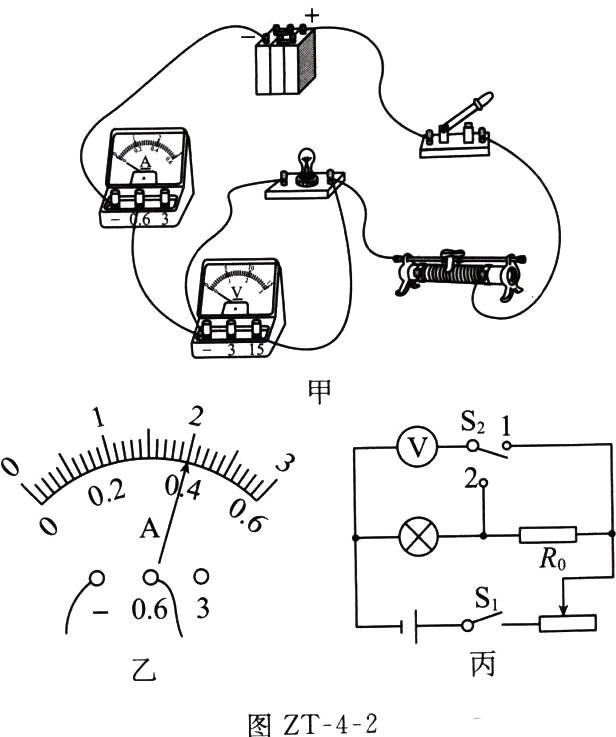

(1)闭合开关前，请指出图ZT - 4 - 2甲电路中存在的问题：____________________。
(2)闭合开关后，在移动滑动变阻器滑片的过程中，眼睛应注视电压表的示数，直至灯泡正常发光，此时电流表的示数如图乙所示，则灯泡的额定功率为__________W。
(3)若实验时，上述电路中电压表的“15”接线柱已损坏，且暂时无条件修复，在不更换器材的情况下，请你设计一个实验电路能继续完成实验，并将其电路图画在如图ZT - 4 - 3所示的虚线框内。
　　　　　　
(4)完成上述实验后，小聪向老师要了一个已知阻值为$R_{0}$的电阻、一个单刀双掷开关和一个完好的电压表，借助部分现有的实验器材，设计了如图ZT - 4 - 2丙所示的电路，也测出了灯泡的额定功率。请完成下列实验步骤：
①闭合开关$S_{1}$，将开关$S_{2}$拨到触点__________(选填“1”或“2”)，移动滑片，使电压表的示数为3.8V；
②再将开关$S_{2}$拨到触点__________(选填“1”或“2”)，保持滑片的位置不动，读出电压表的示数$U$；
③灯泡额定功率的表达式为$P_{额}=$__________(用已知量和测量量表示)。

(1)滑动变阻器没有调到最大阻值
(2)1.52
(3)如图所示

(4)①2 ②1 ③$3.8V\times\frac{U - 3.8V}{R_0}$

3. (2023泰州靖江模拟改编)课后小华在没有电流表可用的情况下，增加一个阻值为$R_{0}$的定值电阻，只利用一只电压表，设计了如图ZT - 4 - 4所示电路测出了小灯泡的额定功率(小灯泡的额定电流$I_{额}$已知)，请在虚线框内补上小灯泡和定值电阻，使电路完整，实验操作方便。
　　电路设计好之后，闭合开关S，开关$S_{1}$打到$a$，使电压表示数为__________，此时小灯泡正常发光。再将开关$S_{1}$打到$b$，读出电压表示数为$U$，则该小灯泡的额定功率为$P_{额}=$__________。(用题中的已知量和测量量的符号表示)
　　

如图所示

$I_{额}R_0$ $(U - I_{额}R_0)I_{额}$
