16.（2024·临沂）图甲是一款能自动变形、万向行走的坦克玩具，其简化电路如图乙所示. 该玩具的电源电压为4.5 V，闭合开关后，规格为“0.5 V 0.2 W”的指示灯正常发光，线圈电阻为0.5 Ω的电动机正常工作，则 （ ）
A. 指示灯的灯丝电阻为0.8 Ω B. 电动机的发热功率为1.6 W
C. 电动机的额定功率为0.08 W D. 电路的总功率为1.8 W
I/A
4
0 乙68U/V
A. 指示灯的灯丝电阻为0.8 Ω B. 电动机的发热功率为1.6 W
C. 电动机的额定功率为0.08 W D. 电路的总功率为1.8 W
I/A
4 0 乙68U/V
答案
D
17. 在如图所示的电路中，电源电压为12 V. 在a、b间接入“4 V 2 W”的灯L₁，闭合开关，调节滑动变阻器的滑片P使灯L₁正常发光. 断开开关取下灯L₁，保持滑片P的位置不变，在a、b间接入“4 V 4 W”的灯L₂后闭合开关，不考虑温度对灯丝电阻的影响，则下列说法正确的是 （ ）
A. 灯L₂正常发光
B. 电压表的示数保持4 V不变
C. 灯L₂的实际功率为1.44 W
D. 滑动变阻器接入电路的阻值为8 Ω
A. 灯L₂正常发光
B. 电压表的示数保持4 V不变
C. 灯L₂的实际功率为1.44 W
D. 滑动变阻器接入电路的阻值为8 Ω
答案
C

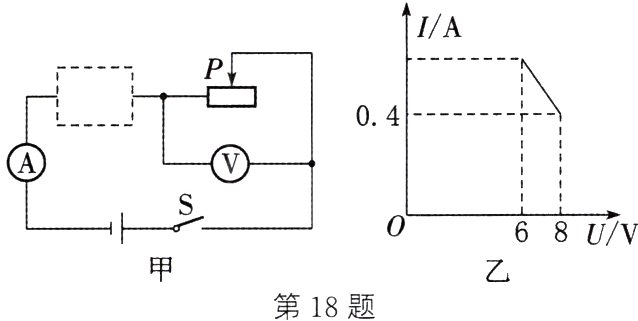

18.（2024·苏州）图甲中，电源电压为12 V、电流表（0～0.6 A）、电压表（0～15 V）、滑动变阻器标有“? Ω 1 A”字样，虚线框内是一个定值电阻或是一个小灯泡（6 V 0.5 A）. 闭合开关，在元件安全的情况下，使滑片P移动范围最大，得到滑动变阻器的I-U图像如图乙. 则：
① 虚线框内是小灯泡.
② 电路的最大功率为6 W.
③ 虚线框内元件和滑动变阻器的功率相等时，滑动变阻器的阻值为10 Ω.
④ 滑动变阻器最大阻值为20 Ω.
以上结论正确的有 （ ）
A. ③④
B. ②③
C. ①②
D. ①④
① 虚线框内是小灯泡.
② 电路的最大功率为6 W.
③ 虚线框内元件和滑动变阻器的功率相等时，滑动变阻器的阻值为10 Ω.
④ 滑动变阻器最大阻值为20 Ω.
以上结论正确的有 （ ）
A. ③④
B. ②③
C. ①②
D. ①④
答案
A

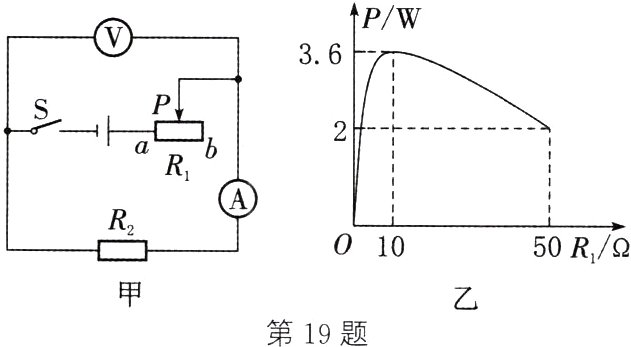

19.（2024·徐州二模）如图甲所示，电源电压保持不变，闭合开关S，滑动变阻器的滑片P从a端移至b端的过程中，R₁消耗的电功率P随R₁阻值变化关系如图乙所示. 求：
（1）当R₁为10 Ω时，电流表的示数.
（2）电源电压.
（1）当R₁为10 Ω时，电流表的示数.
（2）电源电压.
答案
（1）由图乙知，当$R_{1}$为 10 $\Omega$ 时，其功率为 3.6 W，根据$P = I^{2}R$得$3.6W = I^{2}×10\Omega$，解得$I = 0.6A$，即电流表的示数为 0.6 A
（2）由图乙知，当$R_{1}$的阻值为 50 $\Omega$ 时，其功率为 2 W，根据$P = I^{2}R$得$2W = I_{1}^{2}×50\Omega$，解得$I_{1}=0.2A$。根据欧姆定律及串联电路的特点可得$U = 0.6A×(10\Omega + R_{2})$以及$U = 0.2A×(50\Omega + R_{2})$，联立两式，解得$U = 12V$
（2）由图乙知，当$R_{1}$的阻值为 50 $\Omega$ 时，其功率为 2 W，根据$P = I^{2}R$得$2W = I_{1}^{2}×50\Omega$，解得$I_{1}=0.2A$。根据欧姆定律及串联电路的特点可得$U = 0.6A×(10\Omega + R_{2})$以及$U = 0.2A×(50\Omega + R_{2})$，联立两式，解得$U = 12V$
