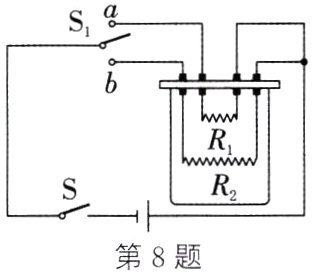

8. (2023·成都)小强同学利用家庭实验室中的器材，设计了一个可调节功率的简易“电饭锅”，如图所示，电源电压为6 V，电阻丝R₁ = 5 Ω，R₂ = 15 Ω，a、b是两个触点. 闭合开关S，当开关S₁接通触点________时，“电饭锅”的功率更大. 将R₂接入电路工作3 min产生的热量是________J.
答案
a 432
9. 在如图所示的电路中，定值电阻R₀的阻值为20 Ω，电动机线圈电阻为2 Ω. 闭合开关，电流表A₁、A₂的示数分别为0.8 A、0.3 A，则该电路电源电压为________V，1 min内电路消耗的电能为________J，1 min内电流通过电动机产生的热量为________J.
答案
6 288 30
10. 小明在一次野炊活动中，将中间剪得较窄的口香糖锡箔纸(可看作导体)接在干电池正、负两极上，如图所示，锡箔纸较窄处最先燃烧. 长度相同的锡箔纸较宽处与较窄处相比，下列判断正确的是 （ ）
A. 较窄处电阻较小
B. 较窄处电流较大
C. 较窄处电压较大
D. 较窄处电功率较小
A. 较窄处电阻较小
B. 较窄处电流较大
C. 较窄处电压较大
D. 较窄处电功率较小
答案
C
11. 电动机工作时两端电压为U，电流为I，电动机线圈的电阻为R，则该电动机工作时输出的最大机械功率为 （ ）
A. UI
B. I²R
C. UI - I²R
D. UI + I²R
A. UI
B. I²R
C. UI - I²R
D. UI + I²R
答案
C
12. (2024·苏州)某电饭锅的电路如图所示，发热盘内有发热电阻R₁和分压电阻R₂，S是温控开关. 当S接a时，电饭锅处于高温挡，通过的电流为4 A；当温度达到一定值时，开关S自动切换到b，电饭锅处于保温挡，通过的电流为0.25 A. 求：
(1) R₁的阻值.
(2) 电饭锅高温挡的功率.
(3) 保温16 min，分压电阻R₂产生的热量.
(1) R₁的阻值.
(2) 电饭锅高温挡的功率.
(3) 保温16 min，分压电阻R₂产生的热量.
答案
(1) S 是温控开关，当 S 接 a 时，电饭锅处于高温挡，只有 R₁ 接入电路，通过 R₁ 的电流为 4 A，电压为 220 V，R₁ = $\frac{U}{I_{高}}$ = $\frac{220 V}{4 A}$ = 55 Ω
(2) 电饭锅高温挡的功率 P高 = UI高 = 220 V×4 A = 880 W
(3) 当 S 接 b 时为保温挡，R₁ 与 R₂ 串联，电阻 R₂ = $\frac{U}{I_{保}}$ - R₁ = $\frac{220 V}{0.25 A}$ - 55 Ω = 825 Ω，Q = I保²R₂t = (0.25 A)²×825 Ω×16×60 s = 4.95×10⁴ J
(2) 电饭锅高温挡的功率 P高 = UI高 = 220 V×4 A = 880 W
(3) 当 S 接 b 时为保温挡，R₁ 与 R₂ 串联，电阻 R₂ = $\frac{U}{I_{保}}$ - R₁ = $\frac{220 V}{0.25 A}$ - 55 Ω = 825 Ω，Q = I保²R₂t = (0.25 A)²×825 Ω×16×60 s = 4.95×10⁴ J

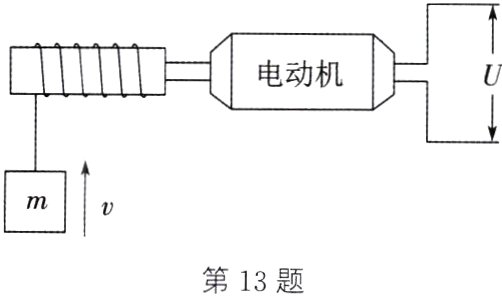

13. 如图是直流电动机提升重物的示意图，电源电压为110 V且保持不变，电路中的电流是5 A，重为500 N的物体在电动机带动下以0.9 m/s的速度匀速上升，不计各处摩擦，则电动机线圈的电阻是 （ ）
A. 4 Ω
B. 11 Ω
C. 22 Ω
D. 24 Ω
A. 4 Ω
B. 11 Ω
C. 22 Ω
D. 24 Ω
答案
A
