2025年综合活动手册九年级物理上册沪教版54制第53页答案

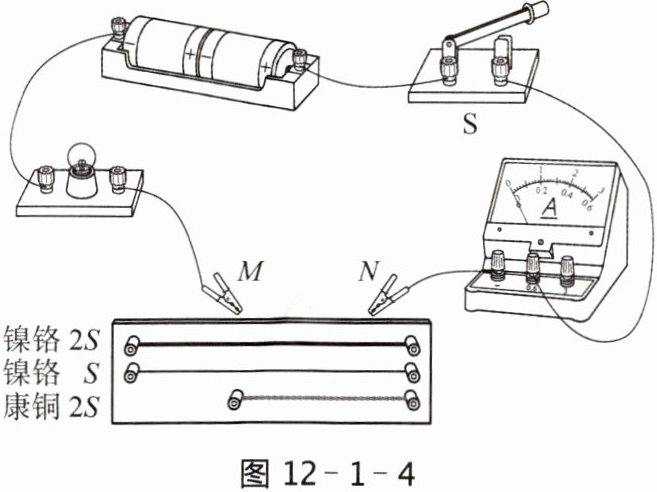

如图12-1-4所示,现有三根不同规格的金属丝、电源和小灯泡等器材。试利用这些器材设计一个简单的变阻器,与同学交流你的设计方案。

答案

通过交流讨论可以发现通过改变接入电路的金属丝的长度来改变电阻最方便。

解析

解：设计方案：将金属丝固定在绝缘板上，两端连接接线柱，用可滑动的金属夹夹在金属丝上作为另一接线柱。使用时，将该装置串联接入电路，通过移动金属夹改变接入电路中金属丝的长度，从而改变电阻。
