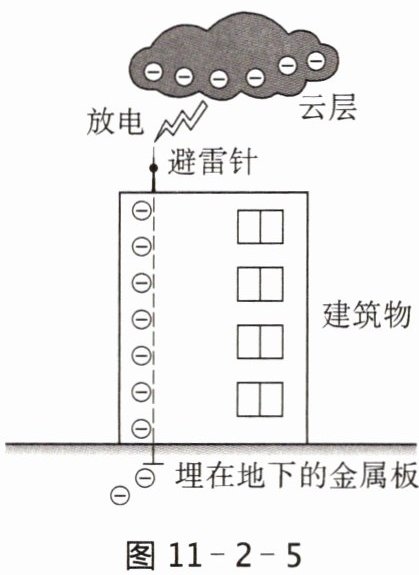

2. 如图11-2-5所示,带负电的云层靠近建筑物上的避雷针时,向避雷针剧烈放电形成雷电。下列关于该放电过程的描述正确的是( )。


A.正电荷从避雷针向云层方向移动
B.负电荷从避雷针向云层方向移动
C.电流方向是从云层流向避雷针
D.电流方向是从避雷针流向云层

D

带负电的云层靠近避雷针时，云层中的负电荷通过避雷针向大地移动。物理学中规定，正电荷定向移动的方向为电流方向，负电荷定向移动的方向与电流方向相反。因此，负电荷从云层向避雷针移动，电流方向则是从避雷针流向云层。
D

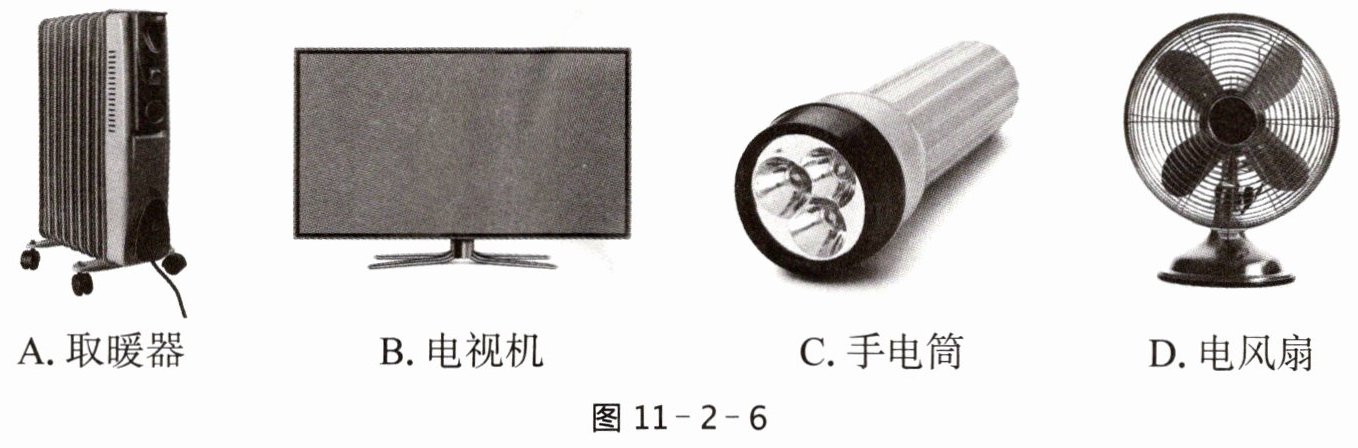

3. 若某用电器正常工作时通过的电流为6 A,则该用电器可能是图11-2-6中的( )。

A

家庭电路电压$U=220\ V$，电流$I=6\ A$，功率$P=UI=220\ V × 6\ A=1320\ W$。取暖器功率约$1000 - 2000\ W$，电视机约$100\ W$，手电筒功率小（干电池供电，电流远小于$6\ A$），电风扇约$50\ W$。该用电器可能是取暖器。
A

学生实验 用电流表测量电流
实验目的
用电流表测量电流。
实验器材
电源、小灯泡、电流表、开关和导线。
实验步骤
1. 观察电流表：常用电流表有几个接线柱？几个量程？每个量程的分度值是多少？

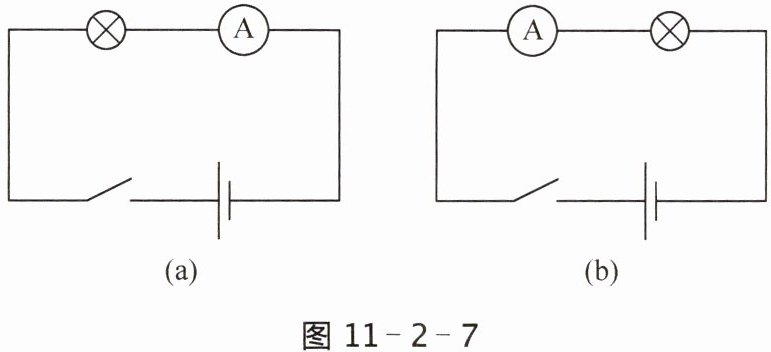

2. 按照实验电路图11-2-7(a)所示摆放器材。

3. 从电源正极开始顺次连接各电路元件,同时开关应处于断开状态。
4. 估计待测电流的大小,选择合适的量程,将电流表串接在待测电路中,使电流从电流表的“+”接线柱流入,从“-”接线柱流出。
5. 试触开关,观察电流表指针是否异常(如指针偏转的方向是否正确,指针偏转的角度是否过大或过小)。
6. 闭合开关,观察并记录电流表的示数。
7. 实验完毕,断开开关后拆除电路,整理实验器材并复原。
实验结果
通过小灯泡的电流为______A。
交流讨论
如图11-2-7(b)所示,改变电流表在电路中的位置,记录电流表的示数。比较两次实验中电流表的示数是否变化。

实验步骤部分:电流表有三个接线柱、两个量程;两个量程分别为0~0.6A和0~3A,分度值分别为0.02A和0.1A。
实验结果部分:以实际测量为准。
