3. 蒸腾作用、光合作用和呼吸作用相关的图示。

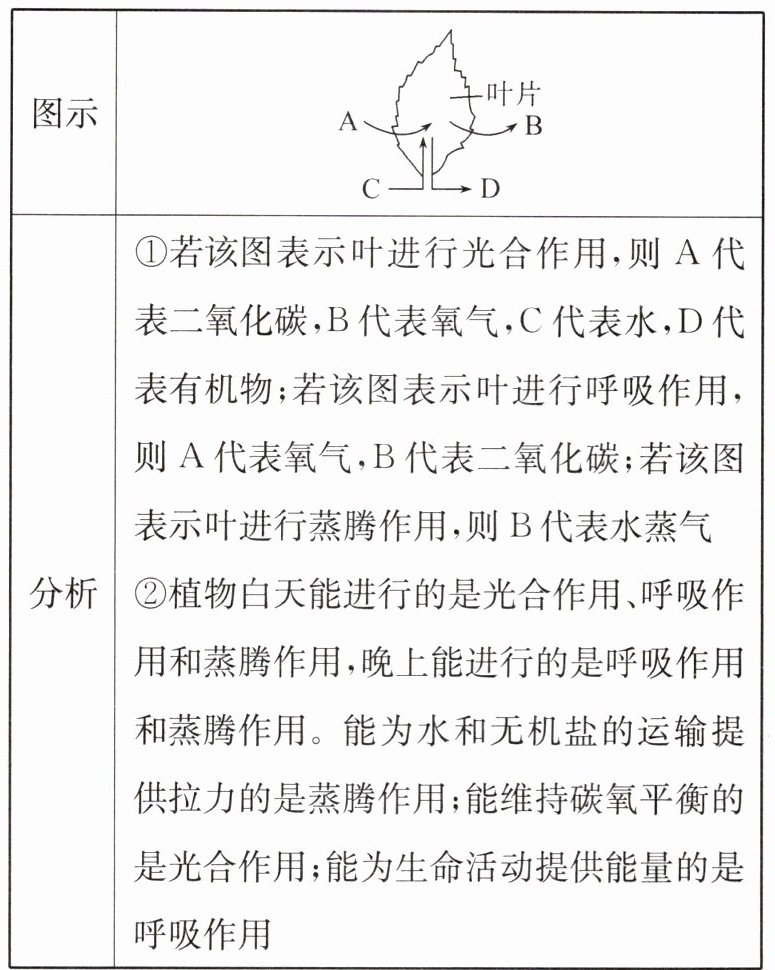

(1)绿色植物的三大生理作用。

|图示||
|--|--|
|分析|①若该图表示叶进行光合作用，则 A 代表二氧化碳，B 代表氧气，C 代表水，D 代表有机物；若该图表示叶进行呼吸作用，则 A 代表氧气，B 代表二氧化碳；若该图表示叶进行蒸腾作用，则 B 代表水蒸气
②植物白天能进行的是光合作用、呼吸作用和蒸腾作用，晚上能进行的是呼吸作用和蒸腾作用。能为水和无机盐的运输提供拉力的是蒸腾作用；能维持碳氧平衡的是光合作用；能为生命活动提供能量的是呼吸作用|

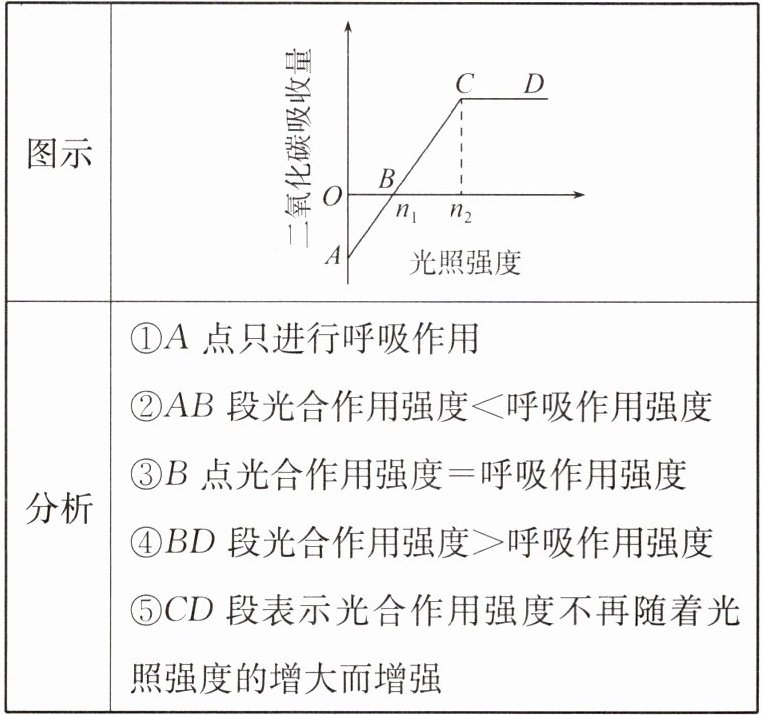

(2)二氧化碳吸收量随光照强度变化。

|图示||
|--|--|
|分析|①A 点只进行呼吸作用
②AB 段光合作用强度＜呼吸作用强度
③B 点光合作用强度=呼吸作用强度
④BD 段光合作用强度＞呼吸作用强度
⑤CD 段表示光合作用强度不再随着光照强度的增大而增强|

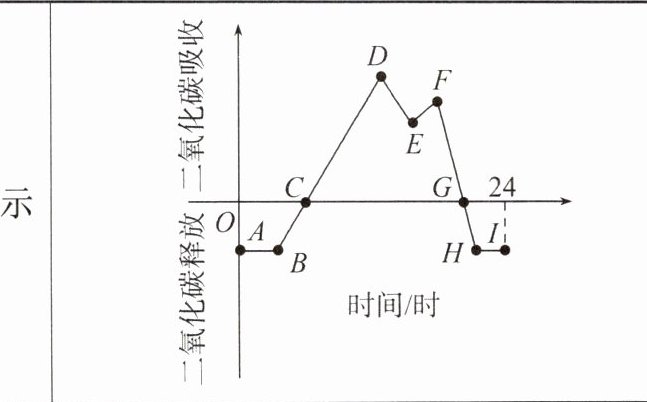

(3)二氧化碳吸收和释放量随时间变化。

|图示|
|
|--|--|

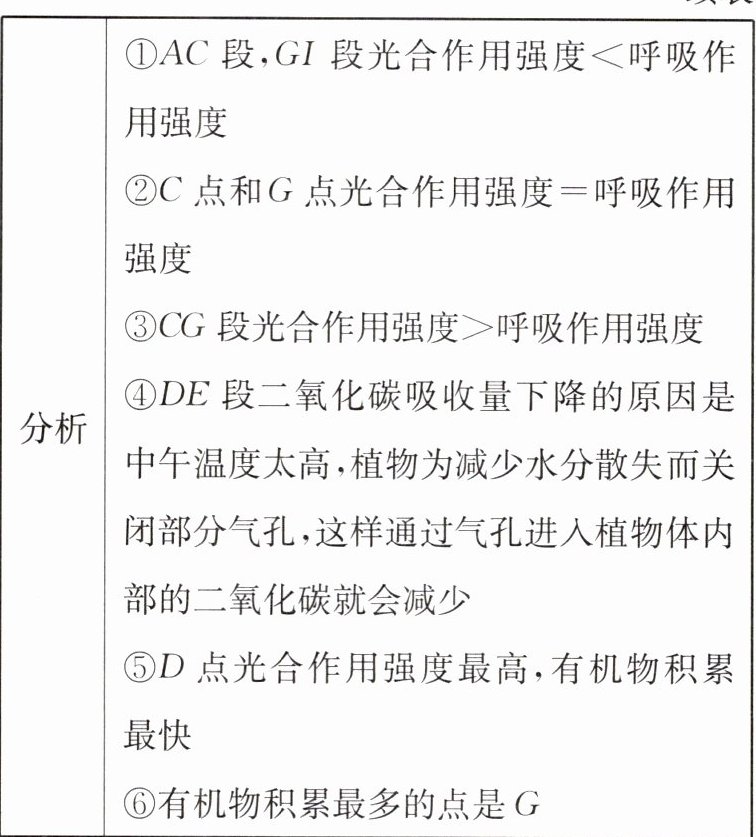

|分析|①AC 段，GI 段光合作用强度＜呼吸作用强度
②C 点和 G 点光合作用强度=呼吸作用强度
③CG 段光合作用强度＞呼吸作用强度
④DE 段二氧化碳吸收量下降的原因是中午温度太高，植物为减少水分散失而关闭部分气孔，这样通过气孔进入植物体内部的二氧化碳就会减少
⑤D 点光合作用强度最高，有机物积累最快
⑥有机物积累最多的点是 G|

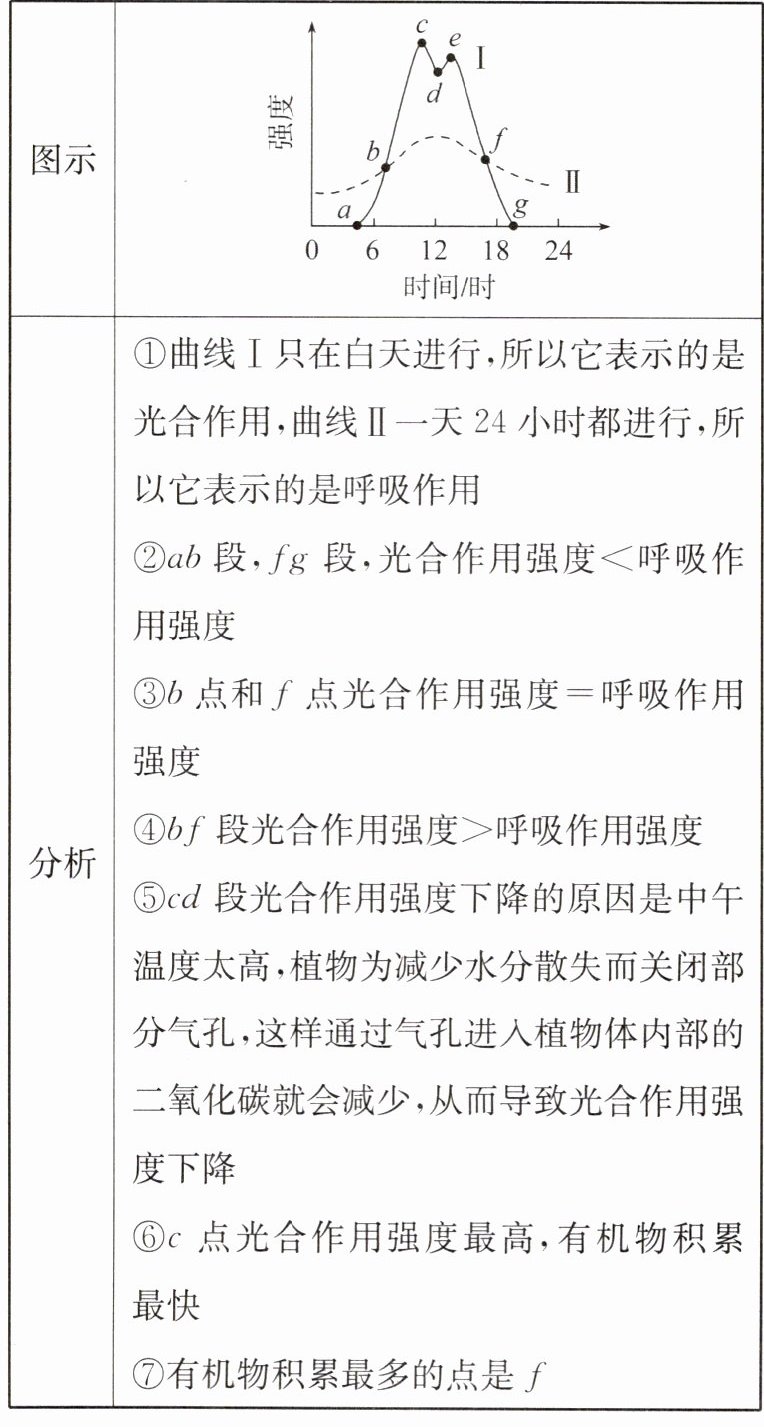

(4)光合作用和呼吸作用强度随时间变化。

|图示||
|--|--|
|分析|①曲线I只在白天进行，所以它表示的是光合作用，曲线Ⅱ一天 24 小时都进行，所以它表示的是呼吸作用
②ab 段，fg 段，光合作用强度＜呼吸作用强度
③b 点和 f 点光合作用强度=呼吸作用强度
④bf 段光合作用强度＞呼吸作用强度
⑤cd 段光合作用强度下降的原因是中午温度太高，植物为减少水分散失而关闭部分气孔，这样通过气孔进入植物体内部的二氧化碳就会减少，从而导致光合作用强度下降
⑥c 点光合作用强度最高，有机物积累最快
⑦有机物积累最多的点是 f|

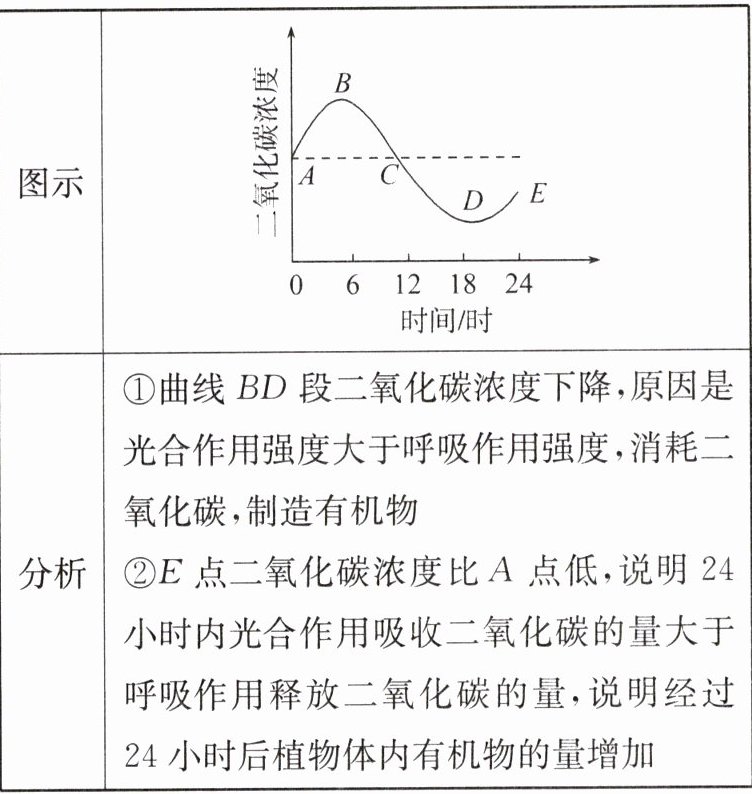

(5)密闭装置一昼夜二氧化碳含量变化。

|图示||
|--|--|
|分析|①曲线 BD 段二氧化碳浓度下降，原因是光合作用强度大于呼吸作用强度，消耗二氧化碳，制造有机物
②E 点二氧化碳浓度比 A 点低，说明 24 小时内光合作用吸收二氧化碳的量大于呼吸作用释放二氧化碳的量，说明经过 24 小时后植物体内有机物的量增加|

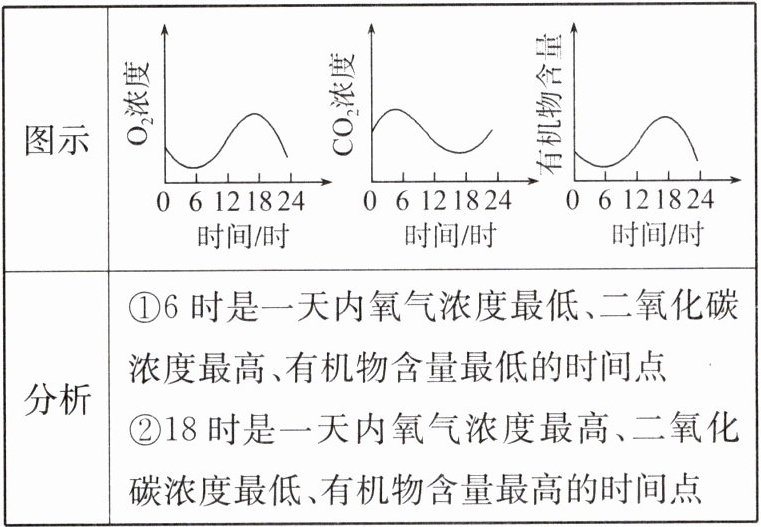

(6)密闭装置一昼夜氧气浓度、二氧化碳浓度和有机物含量变化。

|图示||
|--|--|
|分析|①6 时是一天内氧气浓度最低、二氧化碳浓度最高、有机物含量最低的时间点
②18 时是一天内氧气浓度最高、二氧化碳浓度最低、有机物含量最高的时间点|

答案略
