7. 如图所示，通电螺线管左侧的C为条形磁体，右侧的D为软铁棒，A、B是电源的两极。下列判断正确的是()

A.若A为电源正极，则C被排斥，D被吸引
B.若B为电源正极，则C被吸引，D被排斥
C.若B为电源正极，则C、D都被排斥
D.若A为电源正极，则C、D都被吸引

A

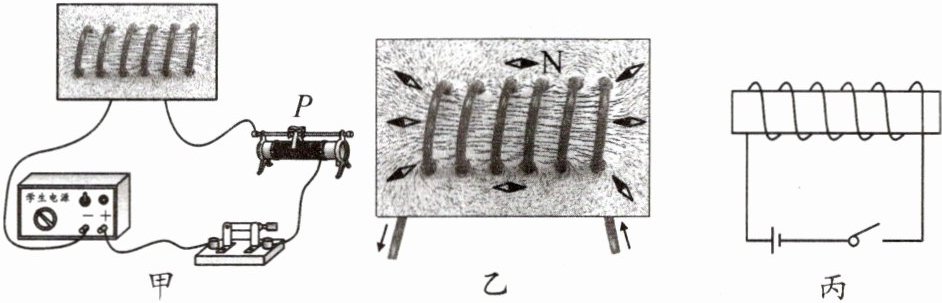

8. 某实验小组用铁屑和小磁针来探究“通电螺线管外部磁场的方向”，实验装置如图甲所示。

(1)把小磁针放在通电螺线管四周不同的位置，小磁针静止时N极所指方向如图乙所示。若想探究通电螺线管外部磁场的方向与电流的方向有关，接下来的操作是。
(2)实验说明通电螺线管的磁极极性只与电流方向有关，且这个关系可以用安培定则来判断。请你根据安培定则判断，图丙中闭合开关后，螺线管的右端为(填“N”或“S”)极。

对调电源的正负极
N

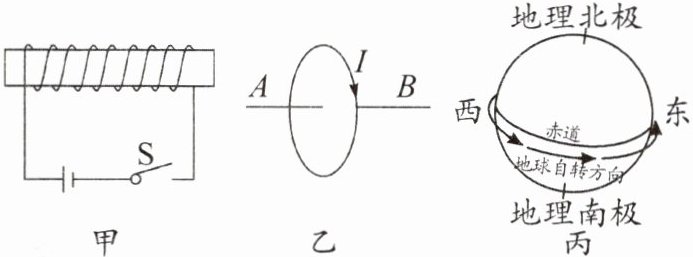

9. 通电螺线管的外部磁场与条形磁体周围磁场相似，其磁极可以用右手螺旋定则判定。
(1)图甲中闭合开关后螺线管的左端是(填“N”或“S”)极。

(2)螺线管实际上是由多个单匝圆形线圈组成的，则通电螺线管的磁场可以看成由每一个单匝圆形通电线圈的磁场组合而成，因此应用右手螺旋定则也可以判断单匝圆形通电线圈的磁极。现一单匝圆形通电线圈中的电流方向如图乙所示，则其B端是(填“N”或“S”)极。
(3)如图丙，地球周围存在磁场，有学者认为，地磁场是地球带电自转形成的环形电流引起的。地球自转的方向为自西向东，则形成环形电流方向与地球自转方向(填“相同”或“相反”)。科学上规定，正电荷定向移动的方向为电流方向，那么地球带(填“正”或“负”)电。

N
N
相反
负
