6. 如图所示为小明用三合一充电器给三部手机同时充电的情景。若小明拔掉其中一部手机，则通过充电器的电流将
变小
(填“变大”“变小”或“不变”)。答案
变小

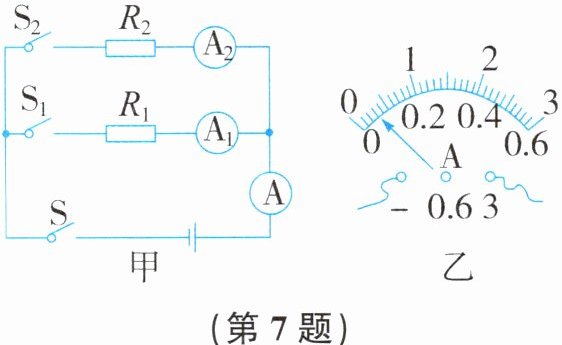

7. 小明在探究并联电路的电流特点时，按图甲所示的电路图连接好电路，闭合开关S和S₁，观察示数，再闭合开关S₂，示数保持不变的电流表是
A₁
(电源电压不变)，同时小明观察到电流表A的示数如图乙所示，为了使测量结果更精确，断开开关后，接下来的操作是改接电流表A的小量程
。答案
A₁ 改接电流表A的小量程
8. 如图所示，闭合开关后，已知电流表A₁的示数为0.2 A，电流表A₂的示数为0.5 A，则下列分析中，正确的是(
A.灯泡L₁、L₂串联，通过灯泡L₁的电流为0.2 A
B.灯泡L₁、L₂并联，干路电流为0.7 A
C.灯泡L₁、L₂并联，通过灯泡L₂的电流为0.3 A
D.灯泡L₁、L₂并联，通过灯泡L₂的电流为0.5 A
C
)A.灯泡L₁、L₂串联，通过灯泡L₁的电流为0.2 A
B.灯泡L₁、L₂并联，干路电流为0.7 A
C.灯泡L₁、L₂并联，通过灯泡L₂的电流为0.3 A
D.灯泡L₁、L₂并联，通过灯泡L₂的电流为0.5 A
答案
C[由图可知，开关闭合后，电流的路径有两条，则灯泡L₁、L₂的连接方式为并联;电流表A₁与灯泡L₁串联在支路中，则电流表A₁测量的是通过灯泡L₁的电流;电流表A₂在干路中，测量的是通过干路的电流，已知电流表A₁的示数为0.2A，电流表A₂的示数为0.5A,则通过灯泡L₁的电流I₁=0.2A,干路电流I =0.5A,则通过灯泡L₂的电流I₂=I−I₁=0.5A−0.2A=0.3A。故A、B、D错误,C正确。]
9. 在如图所示的电路中，闭合开关S₁、S₂，电流表和两个灯泡均能正常工作。下列说法中，正确的是(
A.只闭合开关S₁时，电源外部的电流方向为a→b→c→d
B.只闭合开关S₁时，两个灯泡串联
C.先闭合开关S₁，再闭合开关S₂，电流表的示数不变
D.开关S₁、S₂都闭合时，电流表测量的是干路电流
D
)A.只闭合开关S₁时，电源外部的电流方向为a→b→c→d
B.只闭合开关S₁时，两个灯泡串联
C.先闭合开关S₁，再闭合开关S₂，电流表的示数不变
D.开关S₁、S₂都闭合时，电流表测量的是干路电流
答案
D[开关S₁闭合,S₂断开,灯泡L₁开路，电路为灯泡L₂的简单电路，电源外部电流流向为d→c→b→a,故A、B错误;闭合开关S₁和S₂,灯泡L₁与L₂并联，电流表测的是干路电流，所以先闭合开关S₁，再闭合开关S₂，干路电流发生变化，电流表示数会发生变化，故C错误、D正确。]

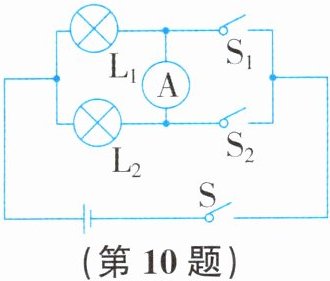

10. 探究并联电路的电流特点时，小金设计了如图所示的电路图并按电路图连接实物。
(1)小金先闭合开关S、S₁，断开开关S₂，顺利测出了通过灯
(2)若闭合开关S、S₂，断开开关S₁，则
展练”P18
(1)小金先闭合开关S、S₁，断开开关S₂，顺利测出了通过灯
L₂
的电流。(2)若闭合开关S、S₂，断开开关S₁，则
不能
(填“能”或“不能”)测出通过另一盏灯的电流，理由是电流表的正、负接线柱接反了
。展练”P18
答案
(1)L₂
(2)不能 电流表的正、负接线柱接反了[
(1)闭合开关S、S₁，断开开关S₂，两灯并联，电流表与灯L₂串联，测量的是通过灯L₂支路的电流。
(2)闭合开关S、S₂，断开开关S₁，电流表的正、负接线柱接反，不能测出通过另一盏灯的电流。]
