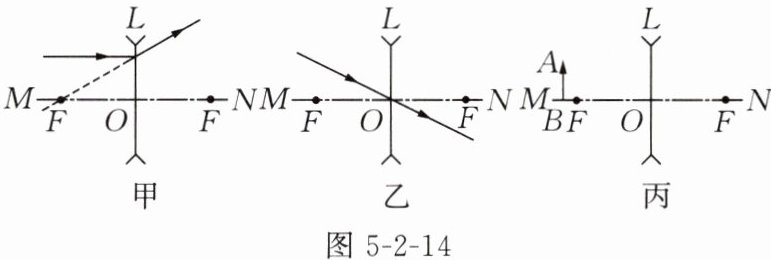

7. 如图5-2-14所示,$L$表示凹透镜,$MN$为其主光轴,$O$为其光心,$F$为其焦点。甲和乙表示经过凹透镜的两条特殊光路,请运用凹透镜的特殊光路,在丙中画出物体$AB通过凹透镜所成虚像A'B'$的光路图。
答案
如图所示
8. 【学科融合】如图5-2-15所示,$L$为一凸透镜,$O$为其光心,$F_{1}$、$F_{2}$为其左、右两个焦点,其焦距为$f$。$AB$为一简化后的发光物体,与透镜的距离为$f$,$C为AB$上的任意一点,$CD为C$点发出的一条平行于透镜主光轴的光线,$CO为C点发出的一条过光心O$的光线。
(1)请你在图5-2-15中作出入射光线$CD$、$CO$经凸透镜后的折射光线。
(2)试证明$CD经凸透镜后的折射光线与CO$经凸透镜后的折射光线平行。
(1)请你在图5-2-15中作出入射光线$CD$、$CO$经凸透镜后的折射光线。
(2)试证明$CD经凸透镜后的折射光线与CO$经凸透镜后的折射光线平行。
答案
(1)如图所示
(2)证明：CO为过光心的光线，所以其折射光线传播方向不改变，仍与CO在同一条直线上。 四边形F₁CDO为长方形，故F₁C=OD， 又因为∠CF₁O=∠DOF₂=90°，F₁O=OF₂， 所以△CF₁O≌△DOF₂， 所以∠F₁OC=∠OF₂D， 所以CO//DF₂，即CD经凸透镜后的折射光线与CO 经凸透镜后的折射光线平行。
1. 放大镜是一个凸透镜,其原理是：物体在凸透镜的
1倍焦距
以内,成正立
、放大
的虚
像。答案
1倍焦距 正立 放大 虚
2. 投影仪(或幻灯机)的镜头相当于一个
凸透镜
,投影片(或幻灯片)距镜头大于1倍焦距、小于2倍焦距
,成倒立
、放大
的实
像。答案
凸透镜 大于1倍焦距、小于2倍焦距 倒立 放大 实
3. 照相机的镜头相当于一个
凸透镜
,物体距镜头大于2倍焦距
,成倒立
、缩小
的实
像。答案
凸透镜 大于2倍焦距 倒立 缩小 实
4. 显微镜主要由
目镜
和______物镜
组成,物镜成______倒立
、______放大
的______实
像,目镜相当于______放大镜
,将该像进一步放大。答案
目镜 物镜 倒立 放大 实 放大镜
5. 望远镜按工作原理分为
折射式
望远镜和反射式
望远镜。答案
折射式 反射式
1. 某同学在校园内用照相机拍到太空中的中国空间站照片。若照相机镜头的焦距为$f$,则拍照时像距(
A.略小于$f$
B.略大于$f$
C.略小于$2f$
D.略大于$2f$
B
)。A.略小于$f$
B.略大于$f$
C.略小于$2f$
D.略大于$2f$
答案
B
解析
照相机镜头是凸透镜，拍照时物距远大于$2f$，根据凸透镜成像规律，此时成倒立、缩小的实像，像距在$f$和$2f$之间，且略大于$f$。
B
B
2. 小军同学上生物课时,用一透镜观察标本,如图 5-3-1 所示,他用的是
凸
(选填“凸”或“凹”)透镜。如果该透镜的焦距为 10 cm,则标本到该透镜的距离应小于
(选填“大于”“等于”或“小于”)10 cm。该透镜还可以应用于照相机中,此时所成的像是倒
(选填“正”或“倒”)立、缩小的实
(选填“虚”或“实”)像。答案
凸 小于 倒 实
