8. ($\star\star\star$)(2024·绥化)如图12W1-8所示的电路图中,$R_{0}$是定值电阻,$R_{t}$是阻值随光照强度增大而减小的光敏电阻。闭合开关$S$,逐渐增大光敏电阻的光照强度,关于两个电表的示数,下列说法正确的是【】

A.电压表和电流表的示数都增大
B.电压表和电流表的示数之比增大
C.电流表的示数减小,电压表的示数增大
D.电流表的示数增大,电压表的示数减小

D

由图知，$R_0$与$R_t$串联，电流表测电路电流，电压表测$R_t$两端电压。增大光照强度，$R_t$阻值减小，总电阻减小。电源电压不变，由$I=\frac{U}{R}$知，电流增大，电流表示数增大。$R_0$两端电压$U_0=IR_0$，$I$增大，$U_0$增大，$R_t$两端电压$U_t=U-U_0$，$U_t$减小，电压表示数减小。电压表与电流表示数之比为$R_t$阻值，$R_t$减小，该比值减小。综上，电流表示数增大，电压表示数减小。

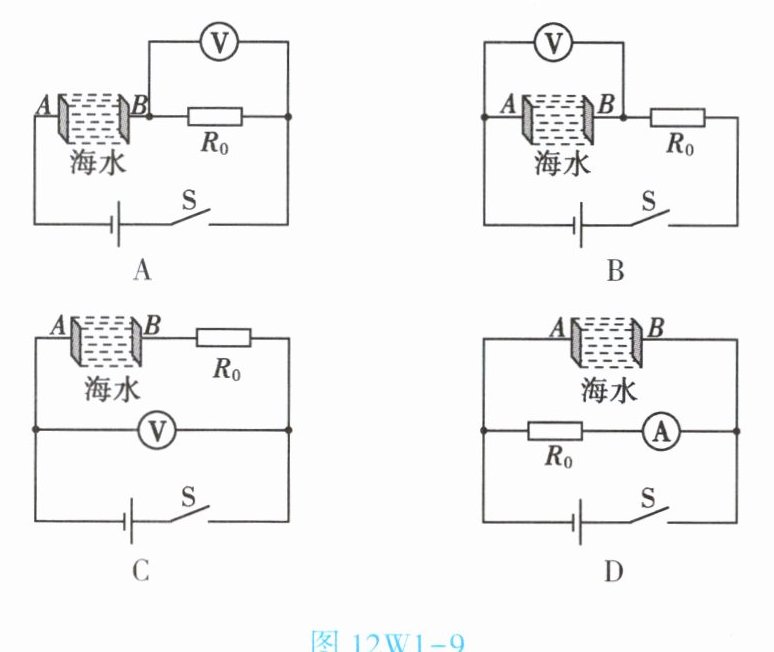

9. ($\star\star\star$)(2024·常州)海水盐浓度越大,其导电性越好,固定间距的金属片$A$、$B$之间海水的电阻越小。如图12W1-9所示电路中,电源电压恒定,$R_{0}$为定值电阻,闭合开关$S$,海水盐浓度越大,电表示数越大的是【】

B

分析各选项电路结构及电表测量对象：
A选项：R₀与R₍海₎串联，电压表测R₍海₎电压。盐浓度增大→R₍海₎减小→总电阻减小→电流I增大→R₀电压U₀=IR₀增大→R₍海₎电压U₍海₎=U-U₀减小→电压表示数减小，不符合。
B选项：R₀与R₍海₎串联，电压表测R₀电压。盐浓度增大→R₍海₎减小→总电阻减小→电流I增大→R₀电压U₀=IR₀增大→电压表示数增大，符合。
C选项：电压表测电源电压，电源电压恒定→示数不变，不符合。
D选项：R₀与电流表串联后与R₍海₎并联，电流表测R₀支路电流。电源电压恒定，R₀为定值电阻→电流I=U/R₀不变→电流表示数不变，不符合。

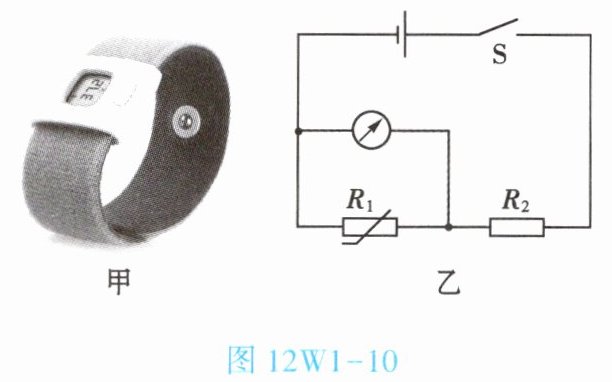

10. ($\star\star\star$)小林受穿戴式“智能体温计”(如图12W1-10甲所示)的启发,设计了一个如图12W1-10乙所示的体温计电路图,电源电压不变,用电表示数大小反映温度高低,热敏电阻$R_{1}$的阻值随温度的升高而增大,定值电阻$R_{2}$起保护电路的作用。闭合开关$S$,下列分析正确的是【】

A.该电路中的电表是电流表
B.温度变化时,$R_{2}$两端的电压不变
C.温度升高时,电路中的电流变大
D.温度降低时,电路的总电阻变小

D

由图乙知，电表与R₁并联，应为电压表（电流表需串联，A错误）。R₁与R₂串联，总电阻R总=R₁+R₂。
温度升高时，R₁增大，R总增大，电源电压不变，总电流I=U/R总减小，R₂两端电压U₂=IR₂减小（B错误，C错误）；
温度降低时，R₁减小，R总=R₁+R₂变小（D正确）。
