1. 如图 15 - 19 所示,当开关 $ S_1 $ 和 $ S_2 $ 断开时,电路处于
开路
状态；当 $ S_1 $ 闭合、$ S_2 $ 断开时,电路处于
通路
状态；当开关 $ S_1 $ 和 $ S_2 $ 都闭合时,电路处于
短路
状态。

[img]图 15 - 19[/img]

答案

开路 通路 短路

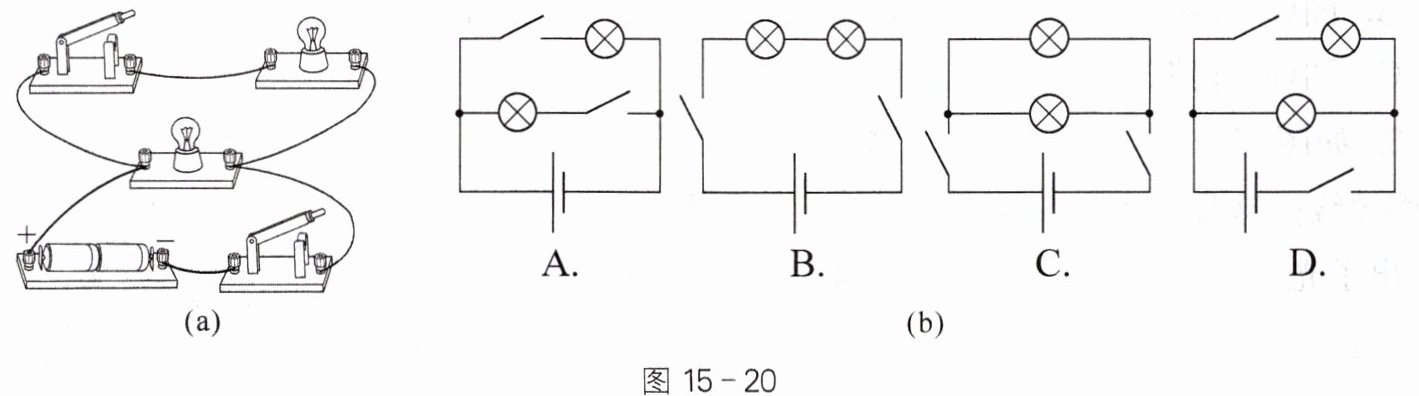

2. 与图 15 - 20(a)所示实验电路相对应的电路图是图 15 - 20(b)中的(
D
)。
[img]图 15 - 20[/img]

答案

D

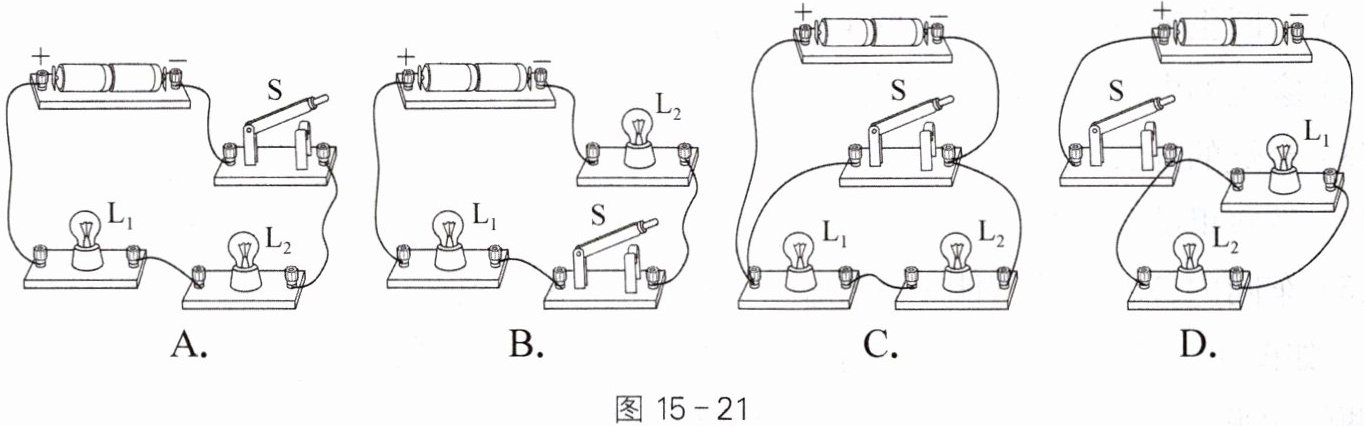

3. 小刚需要用一个开关能够同时控制两盏灯,且当其中一盏灯熄灭时,另一盏灯还能发光的电路,图 15 - 21 中符合要求的是(
D
)。
[img]图 15 - 21[/img]

答案

D

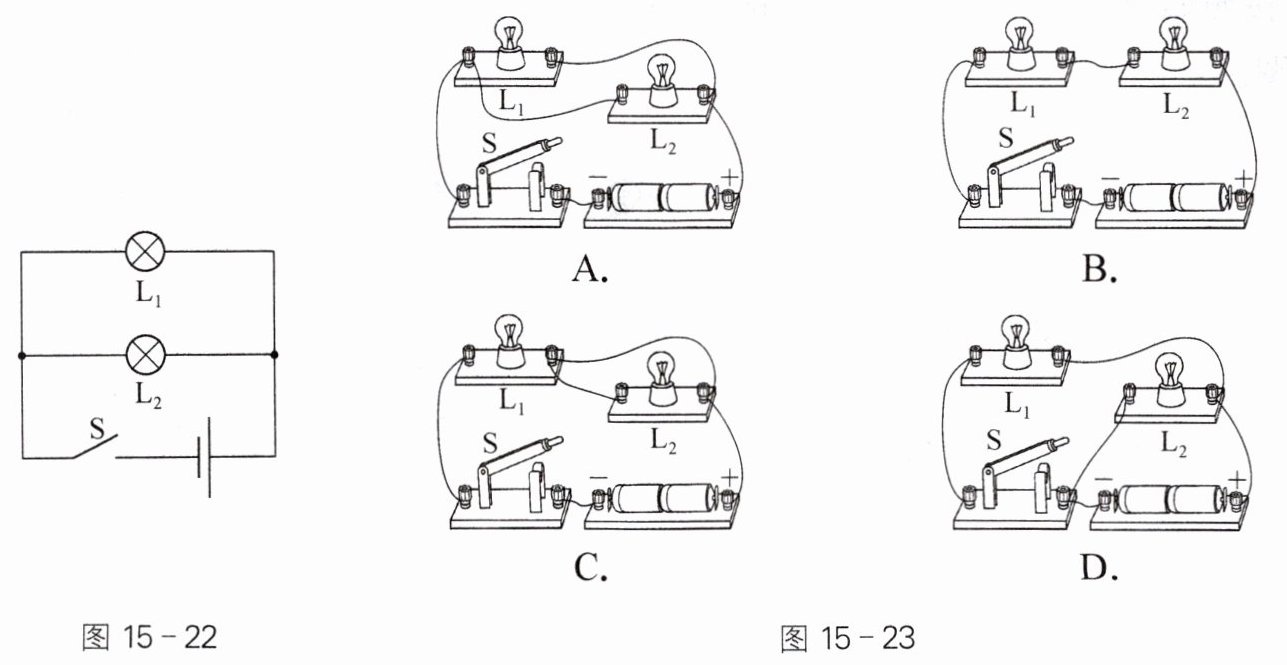

4. 与图 15 - 22 所示电路图对应的实物图是图 15 - 23 中的(
A
)。
[img]图 15 - 22
图 15 - 23[/img]

答案

A
