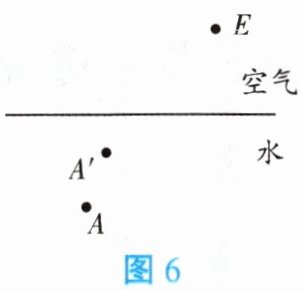

6. 如图6所示，眼睛E看到水中发光点A在A'处，请画出A发出的一条光线在水面折射后进入眼睛的完整光路。

6. 如所示。

【分析】要画出A发出的光线经水面折射后进入眼睛的完整光路，需结合光的折射规律和人眼看到水中虚像的原理：人眼看到水中的发光点A，是因为A的光经水面折射后进入眼睛，而人眼逆着折射光线看去，会认为光来自虚像A'，因此折射光线的反向延长线必然经过A'。据此解题：第一步，连接虚像A'与眼睛E，该直线与水面的交点就是光线的入射点；第二步，连接发光点A和入射点，得到入射光线；第三步，连接入射点和E，得到折射光线，同时标注光线传播方向的箭头。
【解析】1. 确定入射点：连接A'、E，直线A'E与水平的水面交于点O，O即为光线从水中射向空气的入射点；2. 画入射光线：用实线连接A和O，箭头指向O（表示光线从A射向水面）；3. 画折射光线：用实线连接O和E，箭头指向E（表示光线经水面折射后进入空气，最终到达眼睛E），完成光路图。
【答案】如所示
【知识点】光的折射、虚像
【点评】本题考查光的折射光路的作图，核心是利用虚像的位置确定入射点，属于光学基础作图题，需掌握折射时光线的传播方向特点。
【难度系数】0.5

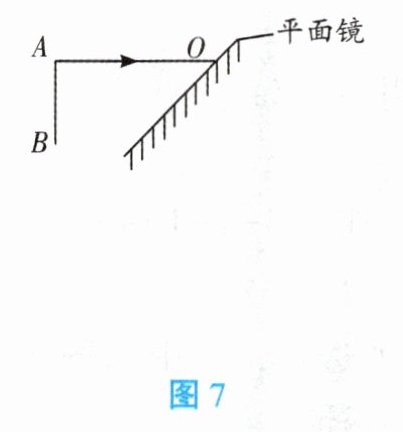

7. 如图7所示，一束由A发出的光射到平面镜表面的O点。在图7中画出物体AB在平面镜中的像，并画出入射光线AO的反射光线。

7. 如所示。

【分析】
要完成本题需掌握平面镜成像作图和光的反射作图的方法：①作物体AB的像时，依据“像与物关于镜面对称”的特点，通过找端点的对称点来确定像；②画入射光线AO的反射光线时，需先作法线，再根据反射角等于入射角画出反射光线。
【解析】
1. 作AB的像：分别过A、B两点作平面镜的垂线，延长垂线使A、B到镜面的距离等于对应对称点A'、B'到镜面的距离，得到A'、B'，用虚线连接A'B'，即为AB在平面镜中的像；
2. 画反射光线：过入射点O作垂直于平面镜的法线（虚线），根据反射角等于入射角，在法线另一侧画出带箭头的反射光线，光线方向从O点向外。
【答案】
如答图4-45所示
【知识点】
平面镜成像、光的反射定律
【点评】
本题是光学基础作图题，综合考查平面镜成像特点和光的反射定律的应用，要求学生掌握对称法作像、法线与反射光线的规范画法，属于中考常考的基础题型。
【难度系数】
0.6

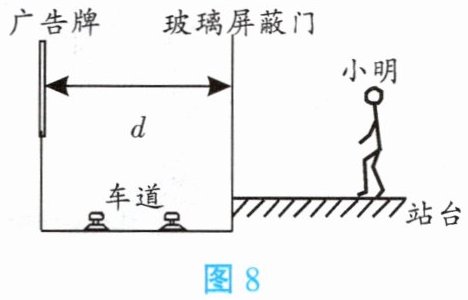

8. 如图8所示，小明站在地铁站的站台上，他透过玻璃屏蔽门，可以看到车道另一侧竖直墙壁上的广告牌及自己在玻璃屏蔽门后面的虚像。小明根据该现象设计了在站台上粗测玻璃屏蔽门与车道另一侧广告牌之间距离d的实验。实验步骤如下，请完成相关内容。
（1）小明相对于玻璃屏蔽门前后移动直到观察到。
（2）记录。
（3）量出的距离。除记录工具外，小明要完成上述实验必须使用的仪器是。
（4）步骤（3）中量得的距离就是玻璃屏蔽门到广告牌的距离d，依据是。

8.(1)自己在玻璃屏蔽门所成的像与广告牌在同一竖直平面上 (2)自己此时所站的位置 (3)自己所站位置到玻璃屏蔽门 刻度尺 (4)平面镜成像特点：像到平面镜的距离等于物体到平面镜的距离

【分析】
本题利用平面镜成像的特点间接测量距离，核心是利用“像与物到平面镜的距离相等”的规律。实验时，玻璃屏蔽门相当于平面镜，需让小明自己的虚像与广告牌重合，此时小明到玻璃屏蔽门的距离等于广告牌到玻璃屏蔽门的距离，以此完成测量。
【解析】
（1）小明相对于玻璃屏蔽门移动，直到观察到自己在玻璃屏蔽门所成的像与广告牌在同一竖直平面上，此时像的位置即为广告牌的位置；
（2）记录自己此时所站的位置，该位置是小明作为“物”的位置；
（3）量出自己所站位置到玻璃屏蔽门的距离，测量长度需要的仪器是刻度尺；
（4）步骤（3）中量得的距离等于玻璃屏蔽门到广告牌的距离，依据是平面镜成像特点：像到平面镜的距离等于物体到平面镜的距离。
【答案】
(1)自己在玻璃屏蔽门所成的像与广告牌在同一竖直平面上；(2)自己此时所站的位置；(3)自己所站位置到玻璃屏蔽门；刻度尺；(4)平面镜成像特点：像到平面镜的距离等于物体到平面镜的距离
【知识点】
平面镜成像特点；长度测量
【点评】
本题结合地铁站的实际场景，考查平面镜成像规律的实际应用，将抽象的成像规律转化为可操作的测量方法，体现了物理知识与生活的紧密联系，属于基础应用类题目。
【难度系数】
0.6
