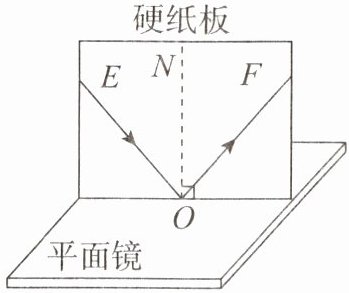

例1 在探究光的反射定律的实验中，小明选用了平面镜、硬纸板、激光笔和铅笔进行实验。硬纸板由EON、FON两部分组成，可绕与平面镜垂直的接缝ON转动，如图所示。
(1)实验中还需要的器材是。硬纸板在实验中除了显示光路，还可以探究反射光线、入射光线和法线；实验中，硬纸板的安放要求是。
(2)从表格记录的数据分析可得：。

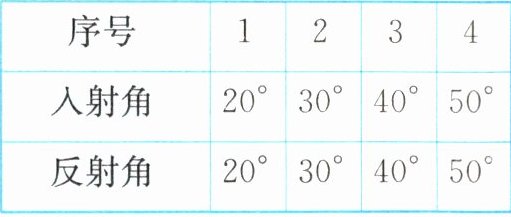

|序号|1|2|3|4|
|----|----|----|----|----|
|入射角||30°|40°|50°|
|反射角|20°|30°|40°|50°|

(1)量角器 是否在同一平面内 硬纸板与平面镜必须垂直
(2)反射角等于入射角

【分析】
本题是探究光的反射定律的实验题，需结合实验原理和装置特点分析。第(1)问，探究光的反射定律需要测量入射角和反射角，据此判断缺少的器材；硬纸板可转动，通过转动部分纸板能验证三线是否共面，且硬纸板需与平面镜垂直才能呈现光路。第(2)问，分析表格中入射角和反射角的对应关系，总结实验结论。
【解析】
(1) 探究光的反射定律时，需要测量入射角和反射角的大小，因此还需要量角器；将硬纸板的FON部分绕ON转动，若无法在FON上看到反射光线，说明反射光线、入射光线和法线在同一平面内，故硬纸板还可探究三者是否在同一平面；实验时硬纸板必须与平面镜垂直，否则反射光线无法在硬纸板上呈现，影响实验观察。
(2) 分析表格数据：入射角为30°时反射角为30°，40°时反射角为40°，50°时反射角为50°，可得出反射角等于入射角的结论。
【答案】
(1)量角器；是否在同一平面内；硬纸板与平面镜必须垂直
(2)反射角等于入射角
【知识点】
探究光的反射定律实验、光的反射定律
【点评】
本题考查光的反射定律实验的基础内容，侧重实验器材、装置要求和实验结论的考查，属于课本基础实验题，难度较低。
【难度系数】
0.8

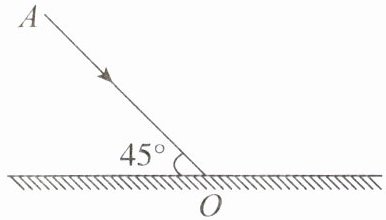

例2 一条光线AO照射在平面镜上O点，如图所示，请在图中画出它的反射光线OB并标出反射角的位置及大小。

【易错警示】画图时注意：法线是辅助线，要用虚线，且垂直于镜面；反射光线要画实线并用箭头标出光的传播方向；标出反射角的大小。

如图所示。

【分析】
要画出反射光线，需依据光的反射定律逐步操作：首先确定法线，再计算入射角，最后根据反射角等于入射角画出反射光线并标注相关内容。具体思路：1. 过入射点O作垂直于平面镜的虚线（法线，为辅助线）；2. 计算入射角：入射光线AO与镜面夹角为45°，因此入射角为90°-45°=45°；3. 根据反射角等于入射角，在法线另一侧画出反射光线OB，反射光线用实线且箭头背离O点；4. 标注反射角的位置（法线与反射光线的夹角）及大小45°。
【解析】
1. 画法线：过O点作垂直于平面镜的虚线（法线，用虚线表示）；
2. 计算入射角：入射光线与镜面夹角为45°，则入射角=90°-45°=45°；
3. 画反射光线：根据光的反射定律，反射角等于入射角，在法线另一侧画出反射光线OB，用实线，箭头方向背离O点；
4. 标注：在法线与反射光线的夹角处标注反射角，大小为45°。
【答案】

【知识点】
光的反射定律、反射光线作图
【点评】
本题考查光的反射定律的应用，重点是掌握法线的画法、反射角与入射角的关系，需注意画图的规范（法线用虚线，光线用实线带箭头），属于基础作图题。
【难度系数】
0.7

学习任务二 光路的可逆性
|情境探究|

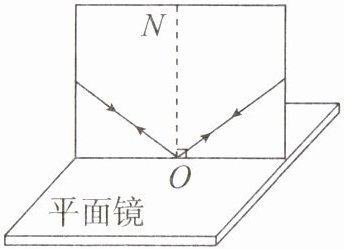

上述实验中，如果让光逆着反射光的方向射到平面镜上，那么它被反射后会按什么方向射出？

会原来的入射光的方向射出。
|探究归纳|
1.在反射现象中，光路是的。
2.如果你在一块平面镜中看到了一位同学的眼睛，那么这位同学（选填“一定”“不一定”或“一定不”）能通过这面镜子看到你的眼睛。

【情境探究】
逆着
【探究归纳】
1.可逆
2.一定

【分析】本题考查光的反射中的光路可逆性，解题思路是：回忆光的反射定律中光路的核心性质，当光逆着反射光线入射时，反射光线会逆着原来的入射光线射出，这就是光路可逆的体现，据此分析各问题即可。
【解析】
1. 情境探究：根据光路可逆原理，当光逆着反射光的方向射到平面镜上时，反射后会逆着原来的入射光的方向射出，因此此处填“逆着”。
2. 探究归纳：
(1) 在光的反射现象中，光路是可逆的，这是光路的基本性质，故填“可逆”。
(2) 由于光路可逆，若你在平面镜中看到同学的眼睛，说明同学眼睛反射的光经平面镜反射后进入你的眼睛；反过来，你的眼睛反射的光经平面镜反射后也会进入同学的眼睛，所以这位同学一定能通过这面镜子看到你的眼睛，故填“一定”。
【答案】
【情境探究】逆着
【探究归纳】1.可逆；2.一定
【知识点】光的反射、光路可逆性
【点评】本题是光学基础概念题，考查光路可逆的基本应用，难度较低，属于学生应熟练掌握的基础知识点，帮助理解光的反射的核心性质。
【难度系数】0.8

例3 小强在侦探小说中看到这样的一个情节，目击者在录口供时对警察说：“在明亮的房间里，我正在饭桌前吃饭，通过镜子看到歹徒持枪面对镜子进行偷盗，但是他看不到我，于是我不敢说话，最终逃过一劫。”你认为目击者（选填“在撒谎”或“没有撒谎”），你判断的依据是。

在撒谎 在反射现象中,光路是可逆的

【分析】
要判断目击者是否撒谎，需结合光的反射中光路的可逆性分析。镜子成像基于光的反射原理，目击者在明亮房间，其反射的光线会射向镜子并发生反射；若目击者能通过镜子看到歹徒，说明歹徒反射的光线经镜子进入了目击者的眼睛。根据光路可逆规律，目击者反射的光线经镜子后也会进入歹徒的眼睛，因此歹徒能看到目击者，由此可判断目击者的说法是否真实。
【解析】
根据光的反射定律，光路是可逆的。目击者在明亮房间，自身或周围的光线经镜子反射后，能让目击者看到镜子中的歹徒，这意味着歹徒反射的光线经镜子进入了目击者的眼睛；由于光路可逆，目击者反射的光线经镜子后也会进入歹徒的眼睛，即歹徒能看到目击者，所以目击者声称歹徒看不到他是在撒谎。
【答案】
在撒谎；在反射现象中，光路是可逆的
【知识点】
光的反射、光路可逆性
【点评】
本题结合侦探小说的生活化情境考查光学核心知识点，将抽象的光路可逆原理与实际场景结合，需要学生理解原理并应用于判断，属于基础应用类题目，能较好地检验学生对光学基础概念的掌握程度。
【难度系数】
0.6
