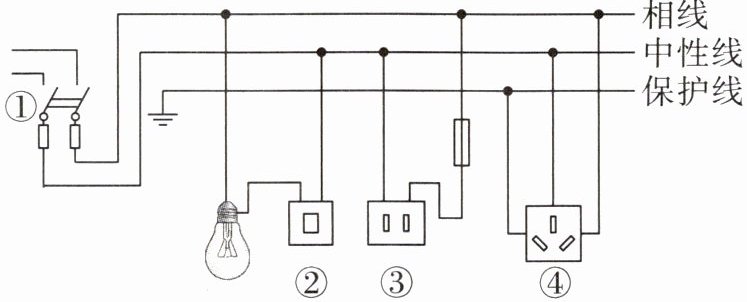

典例分析1 下图是某家庭的电路连接情况，关于该电路连接的说法正确的是()


A.用测电笔检测相线时，检测人员不能直接或间接接触到相线
B.图中的开关②和三孔插座④都接错了
C.③的保险丝不仅能装在相线上，也可以装在中性线上
D.相线与大地之间、中性线与大地之间都有220 V电压，保护线与大地之间电压为0

典例分析1 B

【分析】
要判断各选项的正误，需结合家庭电路的基本规则逐一分析：①测电笔的正确使用方法；②开关、灯泡的连接要求；③保险丝的安装位置；④三孔插座的接法；⑤各线路与大地的电压关系。
【解析】
逐一分析选项：
1. 选项A：使用测电笔检测相线时，手需接触测电笔笔尾金属体，通过测电笔的高电阻使人体形成通路，此时人体并未直接接触相线，操作安全，故A错误。
2. 选项B：家庭电路中，开关应接在相线上，断开开关时用电器与相线断开，避免触电。图中开关②接在中性线上，断开开关后灯泡仍与相线相连，接法错误；三孔插座需遵循“左零右火上接地”，图中三孔插座④的接线不符合该规则，接法错误，故B正确。
3. 选项C：保险丝必须接在相线上，若接在中性线上，中性线熔断后用电器仍与相线相连，易引发触电，故C错误。
4. 选项D：相线与大地间电压为220V，中性线、保护线与大地间电压均为0，故D错误。
【答案】
B
【知识点】
家庭电路连接、测电笔使用、三孔插座接法
【点评】
本题考查家庭电路的基础连接规则，需牢记开关、保险丝、三孔插座的正确接法，以及测电笔的使用方法，是家庭电路的核心考点，难度适中。
【难度系数】
0.5
