7. 由圆锥与圆柱组成的几何体(如图4-33所示,圆锥在圆柱上底面中央放置)摆在桌上,请你画出这个几何体的三视图.
图4-33
图4-33
答案
三视图如

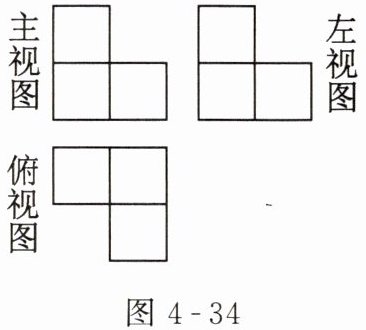

所示8.如图4-34，三幅图是由一些小正方体堆成一个物体的三视图。根据三视图把物体的立体图形画出来，并说明该物体是由几个小正方体堆成的。
答案
立体图形如

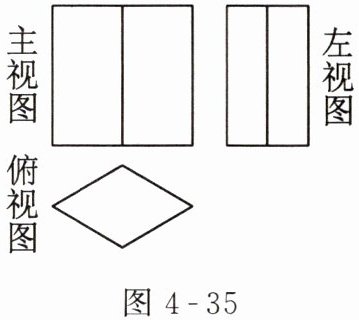

所示，该物体是由4个小正方体堆成的9.一个几何体的三视图如图4-35所示.请写出该几何体的名称,并画出该物体的立体图形.
答案
该几何体是四棱柱，立体图形如

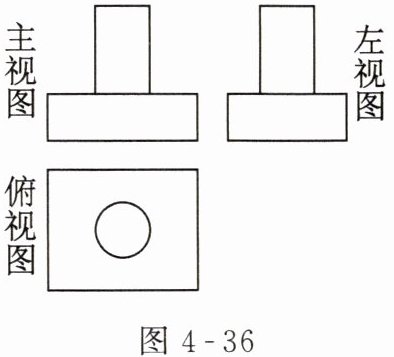

所示10.由一个长方体和一个圆柱组成的几何体的三视图如图4-36所示.根据三视图把物体的立体图形画出来.
答案
立体图形如
所示11.如图4-37和图4-38所示的两幅图分别是由若干个小立方块所搭几何体的俯视图，小正方形中的数字表示在该位置竖直放小立方块的个数.请画出相应几何体的主视图和左视图.
答案
对应的主视图和左视图如
、

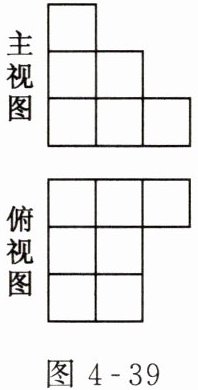

所示12.用小立方块搭一个几何体,使得它的主视图和俯视图如图4-39所示.这样的几何体只有一种吗?若不止一种,则它最少需要多少个小立方块?最多需要多少个小立方块?
答案
12. 这样的几何体不唯一. 最少需要 10 个小立方块,最多需要 16 个小立方块.其中一层7块；二层至少2块,至多6块；三层至少1块,至多3块.
