20 [2026 泰州模拟]如图甲所示为我国建造的亚洲第一座24小时持续发电的熔盐塔式光热电站。当太阳位置变化时，自动控制系统可以调整定日镜的角度，将太阳光准确反射到吸热塔顶部，实现储能发电。如图乙所示，太阳在A位置时，AO与镜面间的夹角为$60°$，此时反射角为
30
°，太阳从A位置移动到B位置时，定日镜需绕O点沿逆
（顺/逆）时针方向旋转，可将太阳光准确反射到吸热塔顶部。答案
20. 30 逆
解析
【分析】
要解决这道题，需结合光的反射定律分析：首先明确入射角是入射光线与法线的夹角，反射角等于入射角；再根据入射光线的变化，结合反射光线需指向吸热塔的要求，判断定日镜的旋转方向。
【解析】
1. 计算反射角：已知入射光线AO与镜面的夹角为60°，法线与镜面垂直，因此入射角为90°−60°=30°。根据光的反射定律，反射角等于入射角，所以反射角为30°。
2. 判断旋转方向：太阳从A位置移动到B位置时，入射光线变为BO方向，要使反射光线仍准确指向吸热塔，需调整定日镜角度。对比入射光线方向，定日镜应绕O点沿逆时针方向旋转，才能保证反射光线到达吸热塔。
【答案】
30；逆
【知识点】
光的反射定律
【点评】
本题考查光的反射定律的实际应用，核心是理解入射角、反射角的关系，以及反射光线方向不变时镜面角度的调整逻辑，属于光学基础题。
【难度系数】
0.5
要解决这道题，需结合光的反射定律分析：首先明确入射角是入射光线与法线的夹角，反射角等于入射角；再根据入射光线的变化，结合反射光线需指向吸热塔的要求，判断定日镜的旋转方向。
【解析】
1. 计算反射角：已知入射光线AO与镜面的夹角为60°，法线与镜面垂直，因此入射角为90°−60°=30°。根据光的反射定律，反射角等于入射角，所以反射角为30°。
2. 判断旋转方向：太阳从A位置移动到B位置时，入射光线变为BO方向，要使反射光线仍准确指向吸热塔，需调整定日镜角度。对比入射光线方向，定日镜应绕O点沿逆时针方向旋转，才能保证反射光线到达吸热塔。
【答案】
30；逆
【知识点】
光的反射定律
【点评】
本题考查光的反射定律的实际应用，核心是理解入射角、反射角的关系，以及反射光线方向不变时镜面角度的调整逻辑，属于光学基础题。
【难度系数】
0.5

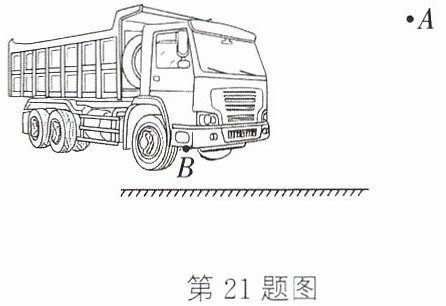

21 如图所示为安保员用车底检查镜(可视为一个平面镜)检查车辆的示意图。设A点为安保员的眼睛,请在图中作出安保员通过检查镜看到车底盘B处的光路图。
答案
21. 如图所示
解析
【分析】要作出安保员通过平面镜看到车底盘B处的光路，需利用平面镜成像原理：人看到物体是因为物体反射的光经平面镜反射后进入眼睛，反射光线的反向延长线经过物体的像点。解题步骤为：①作B点关于平面镜的对称点B'（即B的像）；②连接眼睛A和像点B'，与平面镜交于入射点O；③连接B和O，作为入射光线（箭头从B指向O）；④连接O和A，作为反射光线（箭头从O指向A），完成光路图。
【解析】根据光的反射定律和平面镜成像特点，作图步骤如下：
1. 过B点作平面镜的垂线，延长至平面镜另一侧，使B到平面镜的距离等于B'到平面镜的距离，得到B的像点B'；
2. 连接A、B'，与平面镜的交点为入射点O；
3. 用带箭头的线段连接B和O，箭头指向O（表示入射光线，光从B射向平面镜）；
4. 用带箭头的线段连接O和A，箭头指向A（表示反射光线，光从平面镜射向眼睛A），完成光路图。
【答案】
【知识点】平面镜成像、光的反射光路作图
【点评】本题考查平面镜成像在实际生活中的应用，核心是利用像点确定反射光线，属于基础作图题，需掌握光的反射光路的作图方法。
【难度系数】0.5
【解析】根据光的反射定律和平面镜成像特点，作图步骤如下：
1. 过B点作平面镜的垂线，延长至平面镜另一侧，使B到平面镜的距离等于B'到平面镜的距离，得到B的像点B'；
2. 连接A、B'，与平面镜的交点为入射点O；
3. 用带箭头的线段连接B和O，箭头指向O（表示入射光线，光从B射向平面镜）；
4. 用带箭头的线段连接O和A，箭头指向A（表示反射光线，光从平面镜射向眼睛A），完成光路图。
【答案】
【知识点】平面镜成像、光的反射光路作图
【点评】本题考查平面镜成像在实际生活中的应用，核心是利用像点确定反射光线，属于基础作图题，需掌握光的反射光路的作图方法。
【难度系数】0.5

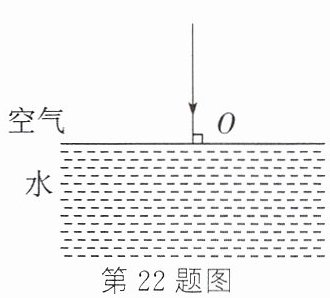

22 光从空气射入水中，如图所示，作出反射光线和折射光线。
答案
22. 如图所示
解析
【分析】要解决这个问题，需结合光的反射定律和光的折射规律：当光垂直入射到两种介质的分界面时，入射角为0°，根据反射定律，反射角等于入射角，所以反射光线与入射光线在同一直线、方向相反；根据折射规律，垂直入射时折射角也为0°，折射光线的传播方向不变。解题时先确定入射点O，再分别画出反射光线和折射光线。
【解析】1. 画反射光线：入射光线垂直于空气和水的界面，入射点为O，根据光的反射定律，反射角等于入射角（均为0°），因此反射光线与入射光线在同一直线上，方向与入射光线相反，从O点向上画出带箭头的反射光线；2. 画折射光线：光从空气垂直射入水中，根据光的折射规律，垂直入射时折射光线传播方向不变，因此从O点沿原方向（向下）画出带箭头的折射光线。
【答案】
【知识点】光的反射定律、光的折射规律
【点评】本题考查光的反射和折射的基础规律，重点是垂直入射时的特殊情况，属于光学作图的基础题型，难度较低。
【难度系数】0.4
【解析】1. 画反射光线：入射光线垂直于空气和水的界面，入射点为O，根据光的反射定律，反射角等于入射角（均为0°），因此反射光线与入射光线在同一直线上，方向与入射光线相反，从O点向上画出带箭头的反射光线；2. 画折射光线：光从空气垂直射入水中，根据光的折射规律，垂直入射时折射光线传播方向不变，因此从O点沿原方向（向下）画出带箭头的折射光线。
【答案】
【知识点】光的反射定律、光的折射规律
【点评】本题考查光的反射和折射的基础规律，重点是垂直入射时的特殊情况，属于光学作图的基础题型，难度较低。
【难度系数】0.4
23 [2024镇江]小红用图甲所示装置探究光的反射定律，平面镜置于水平底座中心，激光笔可沿弧形轨道移动，且保持激光始终射向平面镜上的O点。
（1）为了在不同方向都能观察到光的传播路径，应在平面镜上方喷些
（2）多次改变激光笔在轨道上的位置，小红调整视角，均能观察到反射光OB挡住入射光AO的现象。如图乙所示，将长方形纸板与AO、OB所在平面重合，其底边PQ紧贴平面镜，在纸板上即可显示出入射光和反射光，多次测量纸板和平面镜间的夹角。
① 上述实验中测得的夹角均为90°，则反射光线、入射光线所在平面和平面镜相互
② 在纸板上过O点作出底边PQ的垂线ON，则ON与镜面

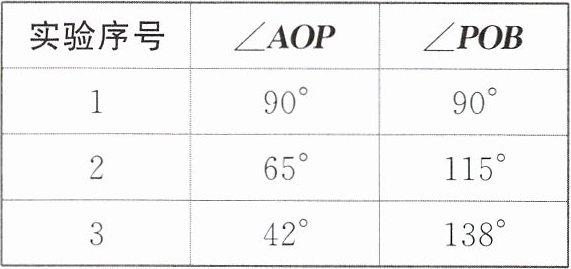

（3）改变入射光的方向，依次记录实验数据如表所示，分析实验数据可知：入射光线AO逐渐
（1）为了在不同方向都能观察到光的传播路径，应在平面镜上方喷些
烟雾
。（2）多次改变激光笔在轨道上的位置，小红调整视角，均能观察到反射光OB挡住入射光AO的现象。如图乙所示，将长方形纸板与AO、OB所在平面重合，其底边PQ紧贴平面镜，在纸板上即可显示出入射光和反射光，多次测量纸板和平面镜间的夹角。
① 上述实验中测得的夹角均为90°，则反射光线、入射光线所在平面和平面镜相互
垂直
。② 在纸板上过O点作出底边PQ的垂线ON，则ON与镜面
垂直
，可知ON为法线，结合①可得：反射光线、入射光线和法线在同一平面
内。（3）改变入射光的方向，依次记录实验数据如表所示，分析实验数据可知：入射光线AO逐渐
远离
（靠近/远离）法线ON；∠NOB与∠AON的大小相等
。答案
23. (1)烟雾 (2)① 垂直 ② 垂直 同一平面 (3)远离 相等
解析
【分析】
本题围绕光的反射定律的探究实验展开，需结合实验原理、现象及光的反射定律逐一分析各小问：
1. 第（1）问：要在不同方向观察光的传播路径，需让光发生漫反射，烟雾中的小颗粒可使光发生漫反射，从而实现不同方向可见；
2. 第（2）问①：纸板与平面镜夹角为90°，说明入射、反射光线所在的纸板平面与平面镜垂直；②：底边PQ在平面镜上，其垂线ON垂直镜面，符合法线定义，结合①可知三线共面；
3. 第（3）问：根据光的反射定律，反射角等于入射角，入射光线远离法线时入射角增大，反射角也增大，两角始终相等。
【解析】
（1）光的传播路径本身不可见，在平面镜上方喷烟雾后，烟雾中的悬浮小颗粒会使光发生漫反射，这样在不同方向都能观察到光的传播路径，故填烟雾；
（2）① 实验中测得纸板与平面镜的夹角为90°，说明反射光线、入射光线所在的平面（纸板）与平面镜相互垂直；② 底边PQ紧贴平面镜，ON是PQ的垂线，因此ON与镜面垂直，符合法线的定义；结合①的结论，可知反射光线、入射光线和法线在同一平面内；
（3）根据光的反射定律，反射角等于入射角，当入射光线AO逐渐远离法线ON时，入射角增大，反射角也随之增大，∠NOB（反射角）与∠AON（入射角）的大小始终相等。
【答案】
(1) 烟雾；(2) ① 垂直；② 垂直；同一平面；(3) 远离；相等
【知识点】
光的反射定律，漫反射，法线
【点评】
本题是探究光的反射定律的基础实验题，考查实验操作要点、实验现象分析及光的反射定律的核心内容，侧重对基础知识的理解与应用，难度适中。
【难度系数】
0.8
本题围绕光的反射定律的探究实验展开，需结合实验原理、现象及光的反射定律逐一分析各小问：
1. 第（1）问：要在不同方向观察光的传播路径，需让光发生漫反射，烟雾中的小颗粒可使光发生漫反射，从而实现不同方向可见；
2. 第（2）问①：纸板与平面镜夹角为90°，说明入射、反射光线所在的纸板平面与平面镜垂直；②：底边PQ在平面镜上，其垂线ON垂直镜面，符合法线定义，结合①可知三线共面；
3. 第（3）问：根据光的反射定律，反射角等于入射角，入射光线远离法线时入射角增大，反射角也增大，两角始终相等。
【解析】
（1）光的传播路径本身不可见，在平面镜上方喷烟雾后，烟雾中的悬浮小颗粒会使光发生漫反射，这样在不同方向都能观察到光的传播路径，故填烟雾；
（2）① 实验中测得纸板与平面镜的夹角为90°，说明反射光线、入射光线所在的平面（纸板）与平面镜相互垂直；② 底边PQ紧贴平面镜，ON是PQ的垂线，因此ON与镜面垂直，符合法线的定义；结合①的结论，可知反射光线、入射光线和法线在同一平面内；
（3）根据光的反射定律，反射角等于入射角，当入射光线AO逐渐远离法线ON时，入射角增大，反射角也随之增大，∠NOB（反射角）与∠AON（入射角）的大小始终相等。
【答案】
(1) 烟雾；(2) ① 垂直；② 垂直；同一平面；(3) 远离；相等
【知识点】
光的反射定律，漫反射，法线
【点评】
本题是探究光的反射定律的基础实验题，考查实验操作要点、实验现象分析及光的反射定律的核心内容，侧重对基础知识的理解与应用，难度适中。
【难度系数】
0.8
