17. 请依据电路图甲画出对应的实物图乙,导线不可交叉,测量范围不作要求。

按照上述步骤连接的实物图（导线无交叉，电表、LED正负接线柱对应正确，元件连接符合并联电路要求）。

1. 电路分析：LED与灯泡$\mathrm{L}_{2}$并联，开关$\mathrm{S}$控制干路，电流表$\mathrm{A}_{1}$测量LED支路的电流，电流表$\mathrm{A}_{2}$测量$\mathrm{L}_{2}$支路的电流；
2. 实物连接步骤：
① 从电源正极出发，连接开关$\mathrm{S}$；
② 从开关$\mathrm{S}$引出两条支路：一条支路依次连接电流表$\mathrm{A}_{1}$（电流正进负出）、LED（电流从“+”接线柱流入），最后接回电源负极；
③ 另一条支路依次连接电流表$\mathrm{A}_{2}$（电流正进负出）、灯泡$\mathrm{L}_{2}$，最后接回电源负极；
连接时确保导线不交叉，元件接线柱连接正确。

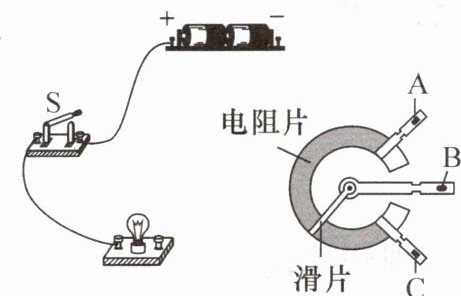

18. (2025·恩施模拟)乐于动手的静静同学想要设计一款可调光的台灯,采用电位器进行调光(电位器实质是一种变阻器),如图所示,$A$、$B$、$C$是电位器的接线柱。要求:当滑片向$A$端旋转时,灯泡变暗,请将下面的图连接完整。

连接方式：灯泡的另一端接电位器的B接线柱，电位器的C接线柱接电源的负极（电路连接后满足滑片向A端旋转时灯泡变暗的要求）。

要使滑片向A端旋转时灯泡变暗，需电路中电流减小，电位器接入电路的电阻增大。电位器实质是滑动变阻器，当接B、C接线柱时，滑片向A端旋转，接入电路的电阻丝（B-C段）长度变长，电阻变大，电流减小，灯泡变暗，符合要求。因此，将灯泡的未接线端与B接线柱相连，C接线柱与电源负极相连，完成电路连接。

19. (2025·恩施模拟)请按要求设计电路图,并画在方框内,再按照电路图连接实物图。要求:①$L_{1}$与$L_{2}$并联;②电流表测$L_{1}$的电流;③电压表测$L_{2}$的电压;④变阻器控制$L_{2}$的亮度,且滑片$P$向右移时灯泡变暗;⑤电路图与连接的实物图需保持一致。

答案略

20. (2025·武汉校级模拟)创新实验小组的同学要设计一个自动防盗报警电路。要求:晚间开关$S$闭合后,灯亮、电铃不响;当房门被打开时,细导线$AB$被扯断,灯亮且电铃发声自动报警。请按要求用直线连接如图所示的电路元件。

电路连接如下：
1. 电源正极与开关$S$的一端相连；
2. 开关$S$的另一端与灯泡的一端相连；
3. 灯泡的另一端分别与导线$B$端、电铃的一端相连；
4. 导线$A$端与电源负极相连；
5. 电铃的另一端与电源负极相连。
（用直线按上述对应关系连接图中元件即可）

根据题意，开关$S$闭合后，细导线$AB$完好时电铃被短路，此时灯亮、电铃不响；当$AB$被扯断，电铃接入电路，灯与电铃串联，灯亮且电铃响。因此电路连接逻辑为：电源正极→开关$S$→灯泡→分支，一支经细导线$AB$回到电源负极，另一支经电铃回到电源负极，即$AB$与电铃并联，再与灯泡、开关$S$串联。
