1. 在“测量小灯泡的电阻”实验中，某同学连接好电路后闭合开关，发现小灯泡不亮，但电流表有示数，接下来应进行的操作是(
A.更换小灯泡
B.更换电源
C.检查电路是否断路
D.移动滑动变阻器的滑片，观察小灯泡是否发光
D
)。A.更换小灯泡
B.更换电源
C.检查电路是否断路
D.移动滑动变阻器的滑片，观察小灯泡是否发光
答案
1. D
解析
【分析】
首先根据实验现象判断电路状态：闭合开关后电流表有示数，说明电路是通路，不存在断路故障，可排除涉及断路的选项；小灯泡不亮，大概率是电路中电流过小，导致灯泡实际功率不足，此时应尝试调节滑动变阻器改变电路电阻，观察灯泡是否发光，以此排查故障。
【解析】
逐一分析选项：A选项，更换小灯泡的前提是灯泡断路，但断路时电流表无示数，与题目中电流表有示数的情况不符，故A错误；B选项，电流表有示数说明电源正常，无需更换电源，故B错误；C选项，电路断路时电流表无示数，题目中电流表有示数，故C错误；D选项，移动滑动变阻器滑片可改变电路总电阻，调整电路电流大小，若灯泡因电流过小不亮，调节后可能发光，该操作合理，故D正确。
【答案】
D
【知识点】
测量小灯泡的电阻、电路故障分析、滑动变阻器的使用
【点评】
本题结合“测量小灯泡的电阻”实验，考察电路故障的判断与处理，需掌握电流表有示数对应通路、灯泡不亮的常见原因，是实验题中的基础题型，难度适中。
【难度系数】
0.6
首先根据实验现象判断电路状态：闭合开关后电流表有示数，说明电路是通路，不存在断路故障，可排除涉及断路的选项；小灯泡不亮，大概率是电路中电流过小，导致灯泡实际功率不足，此时应尝试调节滑动变阻器改变电路电阻，观察灯泡是否发光，以此排查故障。
【解析】
逐一分析选项：A选项，更换小灯泡的前提是灯泡断路，但断路时电流表无示数，与题目中电流表有示数的情况不符，故A错误；B选项，电流表有示数说明电源正常，无需更换电源，故B错误；C选项，电路断路时电流表无示数，题目中电流表有示数，故C错误；D选项，移动滑动变阻器滑片可改变电路总电阻，调整电路电流大小，若灯泡因电流过小不亮，调节后可能发光，该操作合理，故D正确。
【答案】
D
【知识点】
测量小灯泡的电阻、电路故障分析、滑动变阻器的使用
【点评】
本题结合“测量小灯泡的电阻”实验，考察电路故障的判断与处理，需掌握电流表有示数对应通路、灯泡不亮的常见原因，是实验题中的基础题型，难度适中。
【难度系数】
0.6
2. 在“伏安法测电阻”的实验中，滑动变阻器不 能 起到的作用是（
A.改变电路中的电流
B.改变被测电阻两端的电压
C.改变被测电阻的阻值
D.保护电路
C
）。A.改变电路中的电流
B.改变被测电阻两端的电压
C.改变被测电阻的阻值
D.保护电路
答案
2. C
解析
【分析】
本题需明确滑动变阻器在伏安法测电阻实验中的作用，以及被测电阻阻值的决定因素。滑动变阻器通过改变接入电路的电阻，可改变电路电流、被测电阻两端电压，还能保护电路；而被测电阻的阻值是导体本身的属性，与电压、电流无关，据此判断选项。
【解析】
逐一分析各选项：
1. 滑动变阻器接入电路后，移动滑片可改变接入电阻，使电路总电阻变化，电源电压不变时，根据欧姆定律$I=\frac{U}{R_{总}}$，电路中的电流会改变，故A是滑动变阻器能起到的作用；
2. 被测电阻的阻值$R$不变，由$U=IR$可知，电流改变时，被测电阻两端的电压也会改变，故B是滑动变阻器能起到的作用；
3. 滑动变阻器在电路中，闭合开关前调至最大阻值，可防止电流过大损坏元件，起到保护电路的作用，故D是滑动变阻器能起到的作用；
4. 被测电阻的阻值由导体的材料、长度、横截面积和温度决定，与两端电压、通过的电流无关，滑动变阻器无法改变这些因素，因此不能改变被测电阻的阻值，故C是滑动变阻器不能起到的作用。
【答案】
C
【知识点】
伏安法测电阻、滑动变阻器的作用、电阻的特性
【点评】
本题考查伏安法测电阻实验中滑动变阻器的作用，核心是区分滑动变阻器的功能和电阻的本质属性，属于初中物理基础实验题，需准确掌握相关概念，避免混淆。
【难度系数】
0.7
本题需明确滑动变阻器在伏安法测电阻实验中的作用，以及被测电阻阻值的决定因素。滑动变阻器通过改变接入电路的电阻，可改变电路电流、被测电阻两端电压，还能保护电路；而被测电阻的阻值是导体本身的属性，与电压、电流无关，据此判断选项。
【解析】
逐一分析各选项：
1. 滑动变阻器接入电路后，移动滑片可改变接入电阻，使电路总电阻变化，电源电压不变时，根据欧姆定律$I=\frac{U}{R_{总}}$，电路中的电流会改变，故A是滑动变阻器能起到的作用；
2. 被测电阻的阻值$R$不变，由$U=IR$可知，电流改变时，被测电阻两端的电压也会改变，故B是滑动变阻器能起到的作用；
3. 滑动变阻器在电路中，闭合开关前调至最大阻值，可防止电流过大损坏元件，起到保护电路的作用，故D是滑动变阻器能起到的作用；
4. 被测电阻的阻值由导体的材料、长度、横截面积和温度决定，与两端电压、通过的电流无关，滑动变阻器无法改变这些因素，因此不能改变被测电阻的阻值，故C是滑动变阻器不能起到的作用。
【答案】
C
【知识点】
伏安法测电阻、滑动变阻器的作用、电阻的特性
【点评】
本题考查伏安法测电阻实验中滑动变阻器的作用，核心是区分滑动变阻器的功能和电阻的本质属性，属于初中物理基础实验题，需准确掌握相关概念，避免混淆。
【难度系数】
0.7
3. 两只定值电阻，甲标有“10 Ω，1 A”，乙标有“15 Ω，0.6 A”，把它们串联在同一电路中，电路中允许通过的最大电流为
0.6
A，两端允许加的最大电压为 15
V。答案
3. 0.6 15
解析
【分析】
要解决这个问题，需结合串联电路的电流特点和欧姆定律分析：串联电路中各处电流相等，因此电路允许通过的最大电流不能超过两个电阻各自允许的最大电流，需取较小值；再根据总电阻和最大电流，利用欧姆定律计算电路两端允许加的最大电压。
【解析】
1. 确定电路允许的最大电流：
甲电阻允许的最大电流为1A，乙电阻允许的最大电流为0.6A。由于串联电路电流处处相等，为保证两个电阻都不损坏，电路中允许通过的最大电流应取较小值，即$I_{最大}=0.6A$。
2. 计算电路两端的最大电压：
两个电阻串联，总电阻$R_{总}=R_{甲}+R_{乙}=10Ω+15Ω=25Ω$。根据欧姆定律$U=IR$，两端允许加的最大电压$U_{最大}=I_{最大}×R_{总}=0.6A×25Ω=15V$。
【答案】
0.6；15
【知识点】
串联电路电流规律、欧姆定律、电阻串联
【点评】
本题考查串联电路的电流特点和欧姆定律的应用，核心是明确串联时电流不能超过各元件的额定电流，属于基础电学应用题，需掌握串联电路的基本规律和欧姆定律的应用。
【难度系数】
0.5
要解决这个问题，需结合串联电路的电流特点和欧姆定律分析：串联电路中各处电流相等，因此电路允许通过的最大电流不能超过两个电阻各自允许的最大电流，需取较小值；再根据总电阻和最大电流，利用欧姆定律计算电路两端允许加的最大电压。
【解析】
1. 确定电路允许的最大电流：
甲电阻允许的最大电流为1A，乙电阻允许的最大电流为0.6A。由于串联电路电流处处相等，为保证两个电阻都不损坏，电路中允许通过的最大电流应取较小值，即$I_{最大}=0.6A$。
2. 计算电路两端的最大电压：
两个电阻串联，总电阻$R_{总}=R_{甲}+R_{乙}=10Ω+15Ω=25Ω$。根据欧姆定律$U=IR$，两端允许加的最大电压$U_{最大}=I_{最大}×R_{总}=0.6A×25Ω=15V$。
【答案】
0.6；15
【知识点】
串联电路电流规律、欧姆定律、电阻串联
【点评】
本题考查串联电路的电流特点和欧姆定律的应用，核心是明确串联时电流不能超过各元件的额定电流，属于基础电学应用题，需掌握串联电路的基本规律和欧姆定律的应用。
【难度系数】
0.5

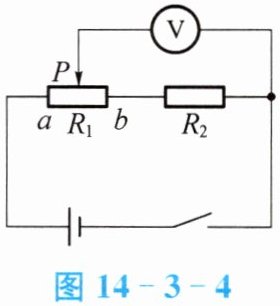

4. 如图14-3-4所示，滑动变阻器$R_1$的最大阻值是200 Ω，电阻$R_2$是300 Ω，电源电压是6 V且保持不变，当滑动变阻器的滑片P由a滑到b，电压表的示数相应的由
6
V变化到3.6
V。答案
4. 6 3.6
解析
【分析】首先明确电路中滑动变阻器$R_1$与定值电阻$R_2$串联，电压表测量滑片$P$到电路右端点之间的电压。当滑片$P$在$a$端时，电压表直接测量电源电压；当滑片$P$在$b$端时，电压表测量$R_2$两端的电压。需先根据串联电路电阻规律求出总电阻，再利用欧姆定律计算电路电流，最后分别确定滑片在$a$端、$b$端时电压表的示数。
【解析】1. 计算串联电路总电阻：$R_{总}=R_1+R_2=200\Omega+300\Omega=500\Omega$；
2. 计算电路中的电流：$I=\frac{U}{R_{总}}=\frac{6V}{500\Omega}=0.012A$；
3. 当滑片$P$在$a$端时，电压表测电源电压，示数为$6V$；
4. 当滑片$P$在$b$端时，电压表测$R_2$两端的电压，根据欧姆定律得：$U_2=IR_2=0.012A×300\Omega=3.6V$；
因此电压表的示数由$6V$变化到$3.6V$。
【答案】6；3.6
【知识点】串联电路欧姆定律、滑动变阻器应用
【点评】本题关键是判断电压表的测量对象，结合串联电路特点和欧姆定律计算，需注意滑片移动时电压表对应测量部分的变化，属于基础应用类题目。
【难度系数】0.4
【解析】1. 计算串联电路总电阻：$R_{总}=R_1+R_2=200\Omega+300\Omega=500\Omega$；
2. 计算电路中的电流：$I=\frac{U}{R_{总}}=\frac{6V}{500\Omega}=0.012A$；
3. 当滑片$P$在$a$端时，电压表测电源电压，示数为$6V$；
4. 当滑片$P$在$b$端时，电压表测$R_2$两端的电压，根据欧姆定律得：$U_2=IR_2=0.012A×300\Omega=3.6V$；
因此电压表的示数由$6V$变化到$3.6V$。
【答案】6；3.6
【知识点】串联电路欧姆定律、滑动变阻器应用
【点评】本题关键是判断电压表的测量对象，结合串联电路特点和欧姆定律计算，需注意滑片移动时电压表对应测量部分的变化，属于基础应用类题目。
【难度系数】0.4
