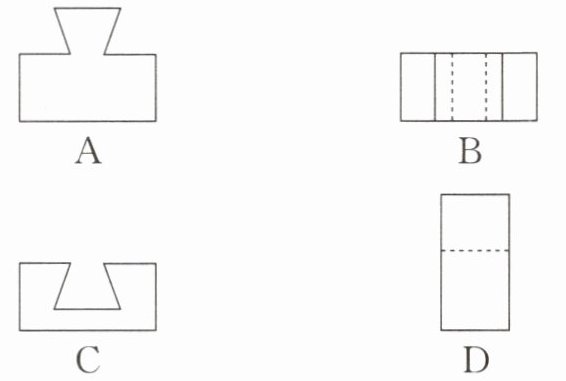

1.我国古代建筑中广泛应用的榫卯结构通过凹凸结合实现木构件的紧密连接。燕尾榫是其中常用的一种。如图，该燕尾榫的主视图是()
答案
A
解析
【分析】
解题时首先要明确主视图的定义：主视图是从物体正前方观察得到的平面图形，遵循正投影规则，看得见的轮廓用实线表示，看不见的轮廓用虚线表示。接下来结合燕尾榫的结构特征，从正前方观察其整体轮廓和可见结构，再将观察结果和各个选项对比，就能选出正确答案。
【解析】
根据主视图的判定规则，从燕尾榫的正前方观察该结构，得到的正投影轮廓与选项A的图形完全一致，其余选项均不符合正面观察的结果，因此本题选A。
【答案】
A
【知识点】
主视图判断，正投影
【点评】
本题结合我国古代传统榫卯结构考查三视图相关知识，既考查了学生对主视图概念的掌握程度，也能让学生感受到传统文化中的数学智慧，属于基础类考题。
【难度系数】
0.8
解题时首先要明确主视图的定义：主视图是从物体正前方观察得到的平面图形，遵循正投影规则，看得见的轮廓用实线表示，看不见的轮廓用虚线表示。接下来结合燕尾榫的结构特征，从正前方观察其整体轮廓和可见结构，再将观察结果和各个选项对比，就能选出正确答案。
【解析】
根据主视图的判定规则，从燕尾榫的正前方观察该结构，得到的正投影轮廓与选项A的图形完全一致，其余选项均不符合正面观察的结果，因此本题选A。
【答案】
A
【知识点】
主视图判断，正投影
【点评】
本题结合我国古代传统榫卯结构考查三视图相关知识，既考查了学生对主视图概念的掌握程度，也能让学生感受到传统文化中的数学智慧，属于基础类考题。
【难度系数】
0.8

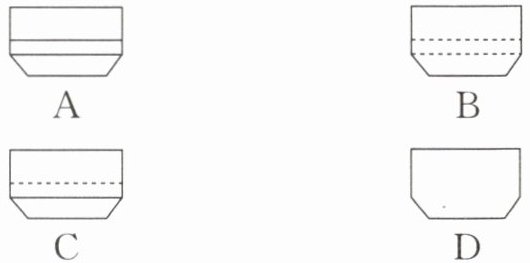

2.如图，该几何体的左视图是()
答案
C
解析
【分析】
要解决这道题，首先明确左视图的定义：左视图是从几何体的左面正对着观察得到的正投影图形。解题时首先确定观察方向，再遵循视图绘制规则：看得见的轮廓线用实线表示，被遮挡看不见的轮廓线用虚线表示，逐一排除不符合规则的选项即可得到正确答案。
【解析】
根据三视图的相关规则：
1. 左视图的观察方向为几何体左侧，得到的是该方向的正投影图形；
2. 绘制视图时，可见的棱用实线绘制，被遮挡不可见的棱用虚线绘制。
观察题干中的几何体，从左侧观察时，得到的图形轮廓与内部线条仅选项C符合绘制规则，其余选项要么轮廓错误，要么虚实线使用不符合观察结果，均排除。
【答案】
C
【知识点】
1. 三视图的定义
2. 视图绘制规范
【点评】
本题考查三视图中左视图的识别，属于基础常考题，解题的核心是明确观察方向，准确区分视图中实线和虚线的使用场景。
【难度系数】
0.8
要解决这道题，首先明确左视图的定义：左视图是从几何体的左面正对着观察得到的正投影图形。解题时首先确定观察方向，再遵循视图绘制规则：看得见的轮廓线用实线表示，被遮挡看不见的轮廓线用虚线表示，逐一排除不符合规则的选项即可得到正确答案。
【解析】
根据三视图的相关规则：
1. 左视图的观察方向为几何体左侧，得到的是该方向的正投影图形；
2. 绘制视图时，可见的棱用实线绘制，被遮挡不可见的棱用虚线绘制。
观察题干中的几何体，从左侧观察时，得到的图形轮廓与内部线条仅选项C符合绘制规则，其余选项要么轮廓错误，要么虚实线使用不符合观察结果，均排除。
【答案】
C
【知识点】
1. 三视图的定义
2. 视图绘制规范
【点评】
本题考查三视图中左视图的识别，属于基础常考题，解题的核心是明确观察方向，准确区分视图中实线和虚线的使用场景。
【难度系数】
0.8

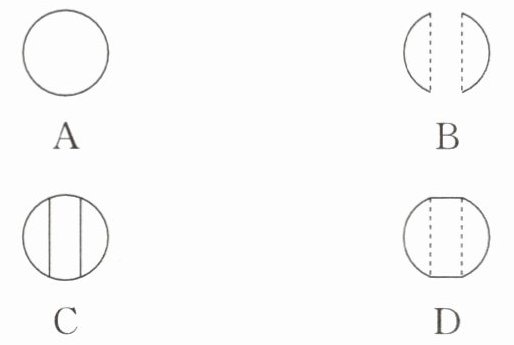

3.某厂家生产的海上浮漂的形状是中间穿孔的球体，如图①所示。图②是该浮漂的俯视图。这个浮漂的主视图是（）
A
B
C
D
A
B
C
D
答案
D
解析
【分析】
要解决这道题，首先明确主视图的定义：主视图是从物体正前方观察得到的平面图形。解题分两步思考：第一步，浮漂主体是球体，球体从正前方观察的外轮廓是圆形，因此先排除外轮廓不是圆形的选项；第二步，球体中间有穿孔，穿孔的内壁是从正面观察时看不到的结构，根据视图绘制规则，看不见的轮廓线需用虚线表示，再结合穿孔的结构特征，匹配对应虚线轮廓的选项即可。
【解析】
主视图是从物体正前方观察得到的平面图形：
1. 浮漂的主体为球体，从正方向观察的外轮廓是圆形；
2. 球体中间的穿孔属于正面观察时不可见的结构，按照视图绘制规范，不可见轮廓用虚线表示，因此圆形内部会出现对应穿孔边缘的虚线，只有选项D符合上述特征。
【答案】
D
【知识点】
主视图判断，三视图画法，虚实线使用
【点评】
本题考查几何体三视图的判断，解题核心是掌握主视图的观察角度，以及“可见轮廓画实线、不可见轮廓画虚线”的绘制规则，避免错把虚线画成实线或者遗漏虚线导致判断错误。
【难度系数】
0.7
要解决这道题，首先明确主视图的定义：主视图是从物体正前方观察得到的平面图形。解题分两步思考：第一步，浮漂主体是球体，球体从正前方观察的外轮廓是圆形，因此先排除外轮廓不是圆形的选项；第二步，球体中间有穿孔，穿孔的内壁是从正面观察时看不到的结构，根据视图绘制规则，看不见的轮廓线需用虚线表示，再结合穿孔的结构特征，匹配对应虚线轮廓的选项即可。
【解析】
主视图是从物体正前方观察得到的平面图形：
1. 浮漂的主体为球体，从正方向观察的外轮廓是圆形；
2. 球体中间的穿孔属于正面观察时不可见的结构，按照视图绘制规范，不可见轮廓用虚线表示，因此圆形内部会出现对应穿孔边缘的虚线，只有选项D符合上述特征。
【答案】
D
【知识点】
主视图判断，三视图画法，虚实线使用
【点评】
本题考查几何体三视图的判断，解题核心是掌握主视图的观察角度，以及“可见轮廓画实线、不可见轮廓画虚线”的绘制规则，避免错把虚线画成实线或者遗漏虚线导致判断错误。
【难度系数】
0.7

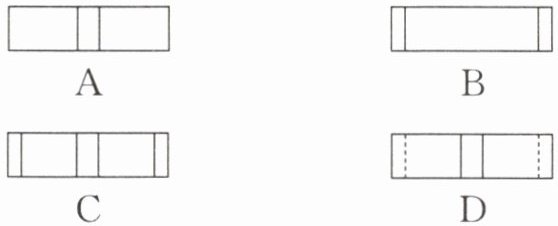

4.一个“中”字形立体图形如图所示，它的俯视图是（）
A
B
C
D
A
B
C
D
答案
C
解析
【分析】
要解决这类三视图判断问题，首先需要明确俯视图的定义：俯视图是从几何体的正上方水平观察得到的平面图形，绘制规则为可见的轮廓线用实线表示，被遮挡不可见的轮廓线用虚线表示。接下来分析该“中”字形立体的结构：它由中间竖向的长方体、上下两端向左右凸出的横向长方体组合而成。从正上方观察时，能同时看到中间竖向长方体的顶面、上下两个横向长方体的顶面，组合后的轮廓就是符合“中”字平面特征的图形，据此逐一对比选项即可选出正确答案。
【解析】
解：根据俯视图的观察规则，从该“中”字形立体的正上方观察：
可见的轮廓包含上下两个横向的矩形，以及连接两个横向矩形的中间竖向矩形，所有可见轮廓均为实线，组合后对应的图形为选项C。
故选：C。
【答案】
C
【知识点】
俯视图的定义、三视图识别
【点评】
本题是三视图基础考题，重点考查学生对俯视图观察角度和绘制规则的掌握，只要明确观察方向，准确辨认可见轮廓即可轻松解题。
【难度系数】
0.8
要解决这类三视图判断问题，首先需要明确俯视图的定义：俯视图是从几何体的正上方水平观察得到的平面图形，绘制规则为可见的轮廓线用实线表示，被遮挡不可见的轮廓线用虚线表示。接下来分析该“中”字形立体的结构：它由中间竖向的长方体、上下两端向左右凸出的横向长方体组合而成。从正上方观察时，能同时看到中间竖向长方体的顶面、上下两个横向长方体的顶面，组合后的轮廓就是符合“中”字平面特征的图形，据此逐一对比选项即可选出正确答案。
【解析】
解：根据俯视图的观察规则，从该“中”字形立体的正上方观察：
可见的轮廓包含上下两个横向的矩形，以及连接两个横向矩形的中间竖向矩形，所有可见轮廓均为实线，组合后对应的图形为选项C。
故选：C。
【答案】
C
【知识点】
俯视图的定义、三视图识别
【点评】
本题是三视图基础考题，重点考查学生对俯视图观察角度和绘制规则的掌握，只要明确观察方向，准确辨认可见轮廓即可轻松解题。
【难度系数】
0.8

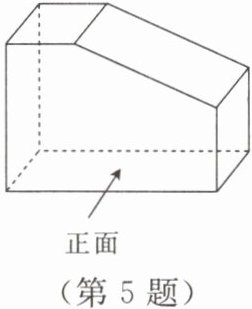

5.画出如图所示几何体的三种视图。
正面 (第5题)
正面 (第5题)答案
解：
按照视图绘制“长对正、高平齐、宽相等”的规则，可见轮廓线用实线绘制，该几何体的三种视图特征如下：
1. 主视图：为直角梯形，水平放置的下底长度等于几何体的左右总长度，左右两条侧边均为竖直线段且垂直于下底，左侧竖边的高度大于右侧竖边的高度，上边缘为连接梯形左上顶点和右上顶点的倾斜线段。
2. 左视图：为矩形，矩形的竖直边长等于几何体的最大高度，水平边长等于几何体的前后宽度，无内部线条。
3. 俯视图：为矩形，矩形的水平边长等于几何体的左右总长度，竖直边长等于几何体的前后宽度，矩形内部有一条平行于竖直边的实线，将大矩形分割为左右两个小矩形，左侧小矩形的宽度更小。
按照上述特征即可画出该几何体的三种视图。
按照视图绘制“长对正、高平齐、宽相等”的规则，可见轮廓线用实线绘制，该几何体的三种视图特征如下：
1. 主视图：为直角梯形，水平放置的下底长度等于几何体的左右总长度，左右两条侧边均为竖直线段且垂直于下底，左侧竖边的高度大于右侧竖边的高度，上边缘为连接梯形左上顶点和右上顶点的倾斜线段。
2. 左视图：为矩形，矩形的竖直边长等于几何体的最大高度，水平边长等于几何体的前后宽度，无内部线条。
3. 俯视图：为矩形，矩形的水平边长等于几何体的左右总长度，竖直边长等于几何体的前后宽度，矩形内部有一条平行于竖直边的实线，将大矩形分割为左右两个小矩形，左侧小矩形的宽度更小。
按照上述特征即可画出该几何体的三种视图。
解析
【分析】
要绘制该几何体的三视图，首先明确题干标注的箭头方向为主视方向，解题时需紧扣三视图的绘制规则：①“长对正、高平齐、宽相等”的对应关系；②可见轮廓线用实线绘制，不可见轮廓线用虚线绘制。首先思考从正面观察：该几何体左侧高度更高、右侧更低，前后宽度一致，因此主视图呈现直角梯形的轮廓；再思考从左面观察：左视方向下几何体的整体高度统一、前后宽度固定，看不到内部或遮挡的棱，因此呈现矩形；最后思考从上面观察：俯视时能看到几何体的顶面轮廓，整体为矩形，同时顶面的交线是可见的，需要补充对应实线，最终按照三等原则对齐三个视图即可。
【解析】
三视图绘制遵循“长对正、高平齐、宽相等”的规则，可见轮廓线用实线绘制，各视图的绘制要点如下：
1. 主视图：绘制水平放置的直角梯形，下底长度等于几何体的左右总长度，左右两条侧边为垂直于下底的竖直线段，左侧竖边高度大于右侧竖边高度，上边缘为连接梯形左上顶点和右上顶点的倾斜线段。
2. 左视图：绘制矩形，矩形的竖直边长等于几何体的最大高度，水平边长等于几何体的前后宽度，无内部线条。
3. 俯视图：绘制矩形，矩形的水平边长等于几何体的左右总长度，竖直边长等于几何体的前后宽度，在矩形内部画一条平行于竖直边的实线，将大矩形分割为左右两个小矩形，左侧小矩形宽度更小。
绘制完成后确保三个视图满足“长对正、高平齐、宽相等”的对应要求。
【答案】
按照视图绘制“长对正、高平齐、宽相等”的规则，可见轮廓线用实线绘制，该几何体的三种视图特征如下：
1. 主视图：为直角梯形，水平放置的下底长度等于几何体的左右总长度，左右两条侧边均为竖直线段且垂直于下底，左侧竖边的高度大于右侧竖边的高度，上边缘为连接梯形左上顶点和右上顶点的倾斜线段。
2. 左视图：为矩形，矩形的竖直边长等于几何体的最大高度，水平边长等于几何体的前后宽度，无内部线条。
3. 俯视图：为矩形，矩形的水平边长等于几何体的左右总长度，竖直边长等于几何体的前后宽度，矩形内部有一条平行于竖直边的实线，将大矩形分割为左右两个小矩形，左侧小矩形的宽度更小。
按照上述特征即可画出该几何体的三种视图。
【知识点】
三视图的画法；视图三等原则；实虚线绘制规范
【点评】
本题是三视图部分的基础典型题，主要考查对棱柱类几何体视图特征的掌握，侧重对空间想象能力和绘图规范的考查，解题时需注意不要漏画俯视图中可见的棱线，熟练掌握本题可为复杂几何体的三视图绘制打下基础。
【难度系数】
0.7
要绘制该几何体的三视图，首先明确题干标注的箭头方向为主视方向，解题时需紧扣三视图的绘制规则：①“长对正、高平齐、宽相等”的对应关系；②可见轮廓线用实线绘制，不可见轮廓线用虚线绘制。首先思考从正面观察：该几何体左侧高度更高、右侧更低，前后宽度一致，因此主视图呈现直角梯形的轮廓；再思考从左面观察：左视方向下几何体的整体高度统一、前后宽度固定，看不到内部或遮挡的棱，因此呈现矩形；最后思考从上面观察：俯视时能看到几何体的顶面轮廓，整体为矩形，同时顶面的交线是可见的，需要补充对应实线，最终按照三等原则对齐三个视图即可。
【解析】
三视图绘制遵循“长对正、高平齐、宽相等”的规则，可见轮廓线用实线绘制，各视图的绘制要点如下：
1. 主视图：绘制水平放置的直角梯形，下底长度等于几何体的左右总长度，左右两条侧边为垂直于下底的竖直线段，左侧竖边高度大于右侧竖边高度，上边缘为连接梯形左上顶点和右上顶点的倾斜线段。
2. 左视图：绘制矩形，矩形的竖直边长等于几何体的最大高度，水平边长等于几何体的前后宽度，无内部线条。
3. 俯视图：绘制矩形，矩形的水平边长等于几何体的左右总长度，竖直边长等于几何体的前后宽度，在矩形内部画一条平行于竖直边的实线，将大矩形分割为左右两个小矩形，左侧小矩形宽度更小。
绘制完成后确保三个视图满足“长对正、高平齐、宽相等”的对应要求。
【答案】
按照视图绘制“长对正、高平齐、宽相等”的规则，可见轮廓线用实线绘制，该几何体的三种视图特征如下：
1. 主视图：为直角梯形，水平放置的下底长度等于几何体的左右总长度，左右两条侧边均为竖直线段且垂直于下底，左侧竖边的高度大于右侧竖边的高度，上边缘为连接梯形左上顶点和右上顶点的倾斜线段。
2. 左视图：为矩形，矩形的竖直边长等于几何体的最大高度，水平边长等于几何体的前后宽度，无内部线条。
3. 俯视图：为矩形，矩形的水平边长等于几何体的左右总长度，竖直边长等于几何体的前后宽度，矩形内部有一条平行于竖直边的实线，将大矩形分割为左右两个小矩形，左侧小矩形的宽度更小。
按照上述特征即可画出该几何体的三种视图。
【知识点】
三视图的画法；视图三等原则；实虚线绘制规范
【点评】
本题是三视图部分的基础典型题，主要考查对棱柱类几何体视图特征的掌握，侧重对空间想象能力和绘图规范的考查，解题时需注意不要漏画俯视图中可见的棱线，熟练掌握本题可为复杂几何体的三视图绘制打下基础。
【难度系数】
0.7
