三、实验探究题(24分)

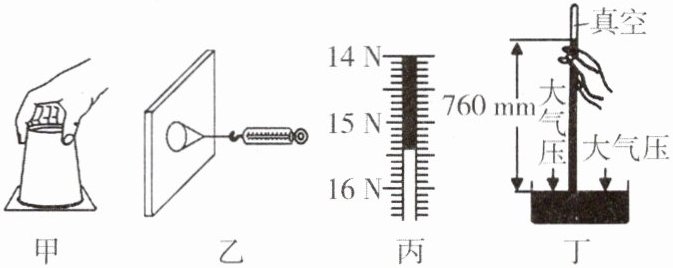

9. 小科在探究大气压强的过程中进行
了下图所示的一系列实验。

(1)【大气压的存在】如图甲所示,小
科将一个杯子装满水,用薄塑料片紧
贴杯口,倒扣以后塑料片未往下掉,
这是由于纸片受到的作用。
(2)【粗测大气压】为了测量大气压强
的大小,小科将一个面积为$2\ \mathrm{cm}^2$的
吸盘吸附在光滑物体表面上,吸盘一
端系上细绳,用弹簧测力计将其拉离
附着面,如图乙所示,吸盘脱离瞬间
弹簧测力计示数如图丙所示,据此估
算出大气压强的数值约为Pa。
(3)【精测大气压】小科通过查阅资料
发现:托里拆利实验能够较为准确地
测出大气压强的数值,如图丁所示,
长约为1 m、一端封闭的玻璃管内灌
满水银,堵住管口,然后使玻璃管倒
插在水银槽中,松开管口,管内水银
面下降到一定高度就不再下降。大
气压强的数值相当于760 mm的水银
柱产生的压强。若玻璃管内不慎混
入空气,则测得的大气压强的数值将
(填"偏大""不变"或"偏小")。

9. (1)大气压 (2)$7.7×10^{4}$ (3)偏小

四、综合题(本题共3小题,共18分)

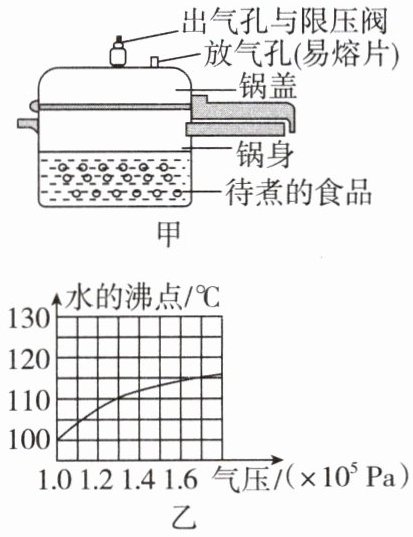

10. (8分)利用高压锅可以将食物加热
到100 ℃以上。图甲所示为高压锅
的构造,图乙为水的沸点与气压的关
系图像。(大气压取$1.0×10^5\ \mathrm{Pa}$)

(1)高压锅的设计运用的原理是
。
(2)若高压锅出气孔的横截面积约
为$12\ \mathrm{mm}^2$,压在出气孔上的限压阀
的质量为84 g。通过计算并对照图
像说明,利用这种高压锅烧水时,水
的最高温度大约是。(g取
$10\ \mathrm{N/kg}$)
(3)若要把这种高压锅销售到西藏
地区,在保证高压锅安全使用的前
提下,用这种高压锅烧水时,要达到
同样的最高温度。你认为需要怎样
改进? 。

10. (1)液体的沸点随气压的升高而增大 (2)$115^{\circ }C$ (3)增大限压阀的质量或减小出气孔的面积
