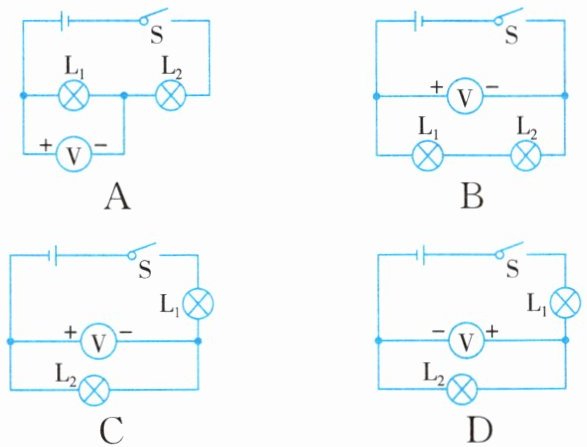

1. 在下列电路中能测出灯泡$L_{2}$两端电压的是()

D

测量电压需将电压表与被测用电器并联，且电流从正接线柱流入、负接线柱流出。

2. 如图所示,在探究串联电路的电压关系时,闭合开关后用电压表测出$AB$、$BC$、$AC两端的电压分别为U_{AB}= 2V$,$U_{BC}= 2V$,$U_{AC}= 4V$。在表格中记录数据后,接下来应该做的是()

A.整理器材,结束实验
B.分析数据,得出结论
C.换用不同规格的小灯泡,再测出几组电压值
D.换用电压表的另一量程,再测出一组电压值

C

在探究串联电路电压关系时，仅用一组数据得出的结论具有偶然性。为使结论更具普遍性，应换用不同规格的小灯泡，多次测量。当前实验中两灯泡电压相等，可能是规格相同，需换用不同规格再测几组数据。

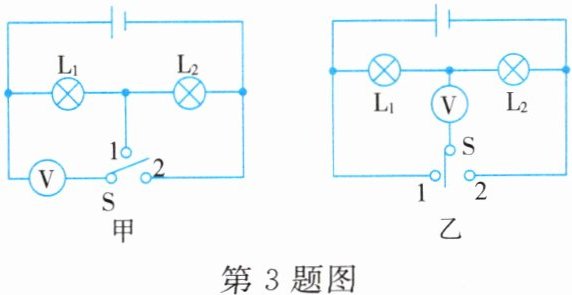

3. 如图所示,两名同学分别设计了用一个单刀双掷开关、一只电压表,在不改变电路连接的前提下,就能测出灯$L_{1}和L_{2}$两端电压的电路图,其中()

A.图甲是正确的
B.图乙是正确的
C.两图都是正确的
D.两图都不正确

D

甲图中，开关接1时电压表测L₁电压，接2时电压表测电源总电压，无法测L₂电压；乙图中，开关接1或2时会短路L₁或L₂，改变了电路连接（两灯串联变为单个灯工作），且电压表始终测电源电压。两图均无法在不改变电路连接的前提下正确测出L₁和L₂两端电压。

4. 用如图所示的电路探究串联电路的电压规律。下列说法正确的是()

A.若测量$L_{1}$两端电压,需将电压表并联在$a$、$b$两点间,且电压表正接线柱接$b$点
B.改变两个小灯泡的规格,重复实验,是为了减小实验误差
C.实验得到的结论：串联电路中电压处处相等
D.若灯$L_{1}$短路,则只有灯$L_{2}$亮,且电压表并联在$a$、$b两点时示数为0$

D

A.电压表测量$L_1$两端电压时，应与$L_1$并联，即并联在$a$、$b$两点间。电流需从正接线柱流入，从负接线柱流出，由于$L_1$的电流从$a$点流入，所以正接线柱应接$a$点，而不是$b$点，该选项错误。
B.改变两个小灯泡的规格，重复实验，是为了得到普遍规律，避免实验结论的偶然性，而不是减小实验误差，该选项错误。
C.串联电路的电压规律是总电压等于各部分电路两端电压之和，而不是串联电路中电压处处相等，该选项错误。
D.若灯$L_1$短路，此时$L_1$相当于一根导线，电路为通路，电流会绕过$L_1$经过$L_2$，所以只有灯$L_2$亮。当电压表并联在$a$、$b$两点时，测量的是$L_1$两端的电压，由于$L_1$短路，其两端电压为$0$，所以电压表示数为$0$，该选项正确。

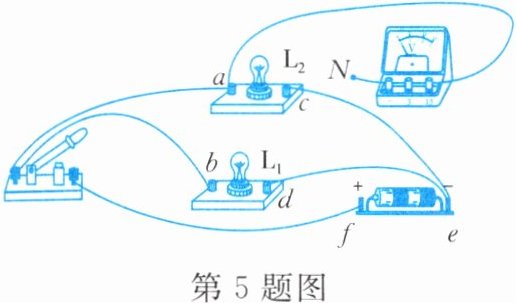

5. 如图所示为元元探究并联电路电压特点的实验电路。下列说法错误的是()

A.为了测量$L_{2}$两端的电压,接线柱$N应接c$
B.为了测量$L_{1}$两端的电压,接线柱$N应接d$
C.电压表接入电路的接线柱应从“$15$”换到“$3$”
D.为了测量$L_{1}和L_{2}$两端的总电压,接线柱$N应接f$

C

A.要测量$L_2$两端电压，电压表应与$L_2$并联，即接在$c$和公共点（如$f$或电源负极）之间，所以$N$接$c$正确。
B.要测量$L_1$两端电压，电压表应与$L_1$并联，即接在$d$和公共点（如$f$或电源负极）之间，所以$N$接$d$正确。
C.图中电源为两节干电池，总电压为$3V$，无论测哪个电压，最大都是$3V$，所以电压表接“$15$”或“$3$”均可，若接“$15$”量程偏转小，但不需要换到“$3$”，此说法错误（题目问说法错误的选项）。
D.要测$L_1$和$L_2$两端的总电压即电源电压，电压表应接在$e$和$f$之间，所以$N$接$f$正确。
