2025年同步练习册上海科学技术出版社九年级物理全一册沪科版第63页答案
2. 如图 15 - 39 所示的电压表,若选 0～3 V 的量程,示数为
2.6
V；若选 0～15 V 的量程,示数为
13
V。

答案

2.6　13
3. 下列关于电压和电源的说法中正确的是(
C
)。
A.只要有电源,就一定有电流
B.电路中没有电流,电路两端就一定没有电压
C.电路两端没有电压,就一定没有电流
D.只要有导线就一定能形成电流

答案

C
4. 有关电压表的使用规则,其中说法错误的是(
C
)。
A.使用前,发现指针没有指向零,应用螺丝刀旋转表盘调零螺丝进行校零
B.选量程时,先用大量程试触,确定电压值在小量程范围内时再改用小量程
C.选用大量程时,电流允许由“—”接线柱进,“＋”接线柱出
D.灯$ L_1 $两端的电压为 3.8 V

答案

C

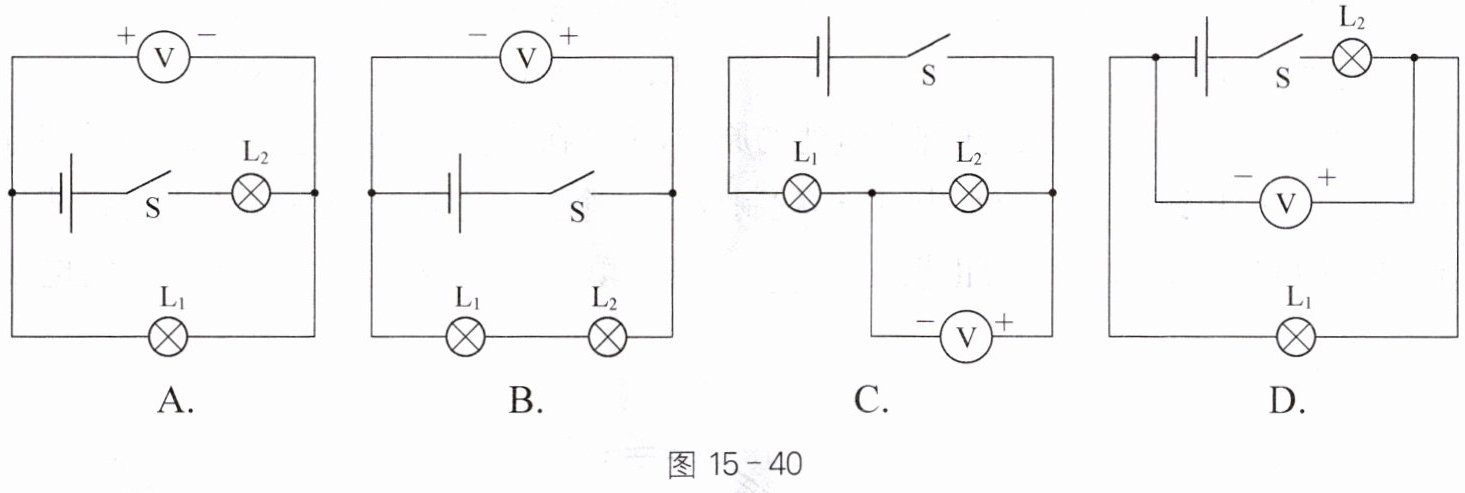

5. 如图 15 - 40 所示的电路中,电压表能测出$ L_1 $两端电压的是(
D
)。

答案

D

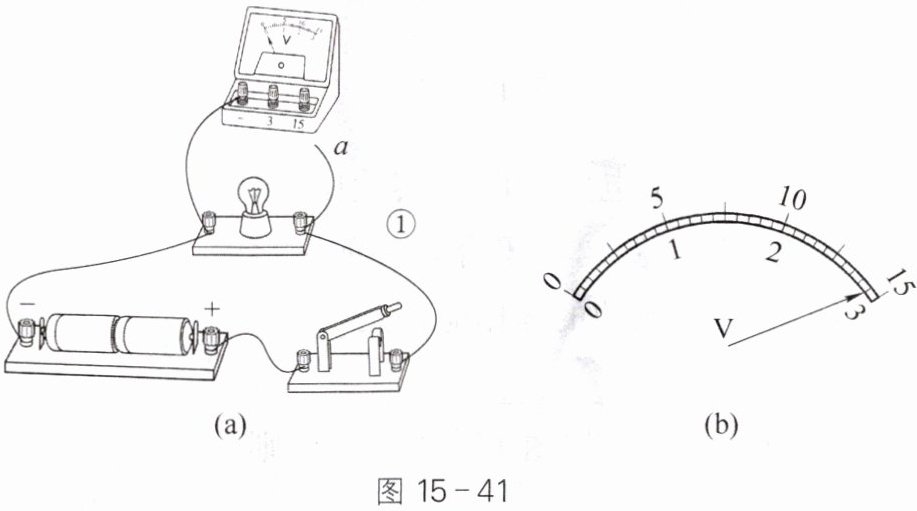

6. 某同学练习使用电压表测量小灯泡的电压,连接的实验电路如图 15 - 41(a)所示。

(1) 如果不能估计电源电压的大小,他应把导线 a 接到电压表标有
15
(选填“3”或“15”)的接线柱上,通过开关来“试触”并观察。
(2) 闭合开关后,他观察到电压表指针偏转,但是小灯泡不亮,下列猜想不合理的是
B
。
A. 小灯泡可能损坏了
B. 小灯泡短路了
C. 干电池旧了,电压较低
(3) 他排除故障后,连接电压表的量程为 0～3 V,电压表指针偏转如图 15 - 41(b)所示,此时小灯泡两端电压为
2.90
V。

答案


(1) 15　
(2) B
(3) 2.90
