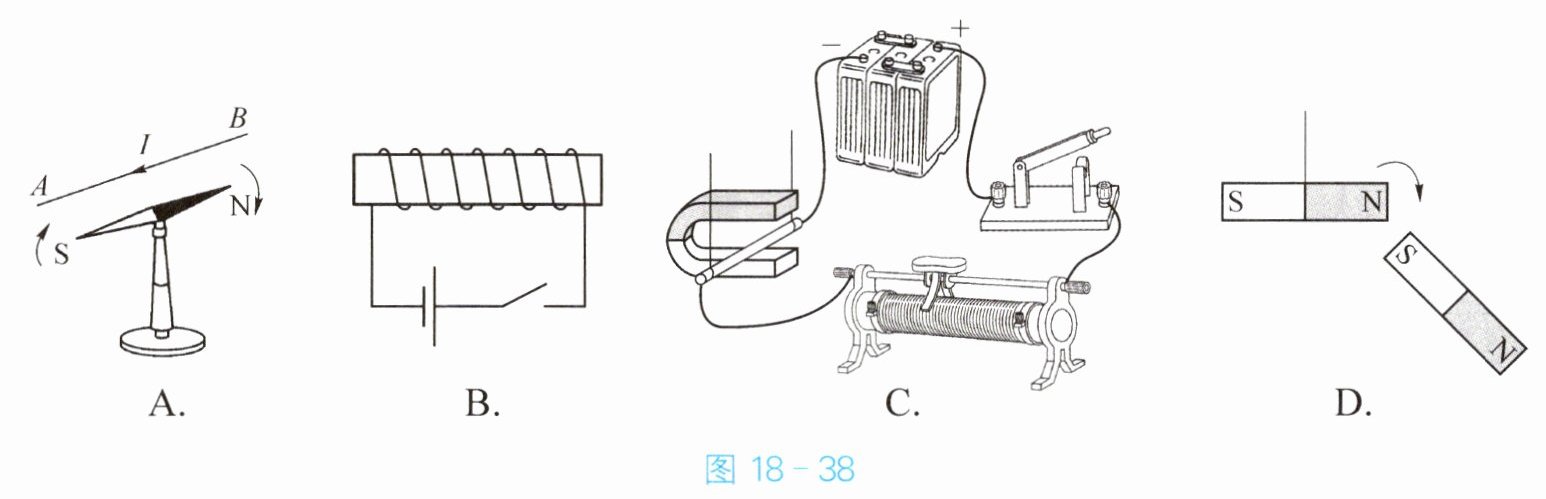

为了保护环境,国家鼓励发展新能源汽车。新能源汽车的核心部件是电动机,图 18 - 38 中能说明其核心部件工作原理的是( )。

分析 选项 A 是奥斯特实验的装置图,说明了通电导体周围存在磁场,故不符合题意。选项 B 为通电螺线管的原理图,体现了电流的磁效应,故不符合题意。选项 C 中,当闭合开关后,通电导体在磁场中受力运动,是电动机的原理,故符合题意。选项 D 说明了异名磁极相互吸引,故不符合题意。
解 C

策略提炼 电动机的工作原理是磁场对通电导体有力的作用。

C

【解析】
逐一分析各选项：
选项A：奥斯特实验装置，说明通电导体周围存在磁场（电流的磁效应），不符合电动机工作原理。
选项B：通电螺线管原理图，体现电流的磁效应，不符合题意。
选项C：闭合开关后，通电导体在磁场中受力运动，这是电动机的工作原理，符合题意。
选项D：说明异名磁极相互吸引，不符合题意。
【答案】
C
【知识点】
电动机工作原理、电流的磁效应、磁极间的相互作用
【点评】
本题考查对电动机工作原理的理解，需区分电流的磁效应、磁场对通电导体的作用、磁极间相互作用等不同电磁现象，明确电动机的核心原理是磁场对通电导体有力的作用。
【难度系数】
0.7

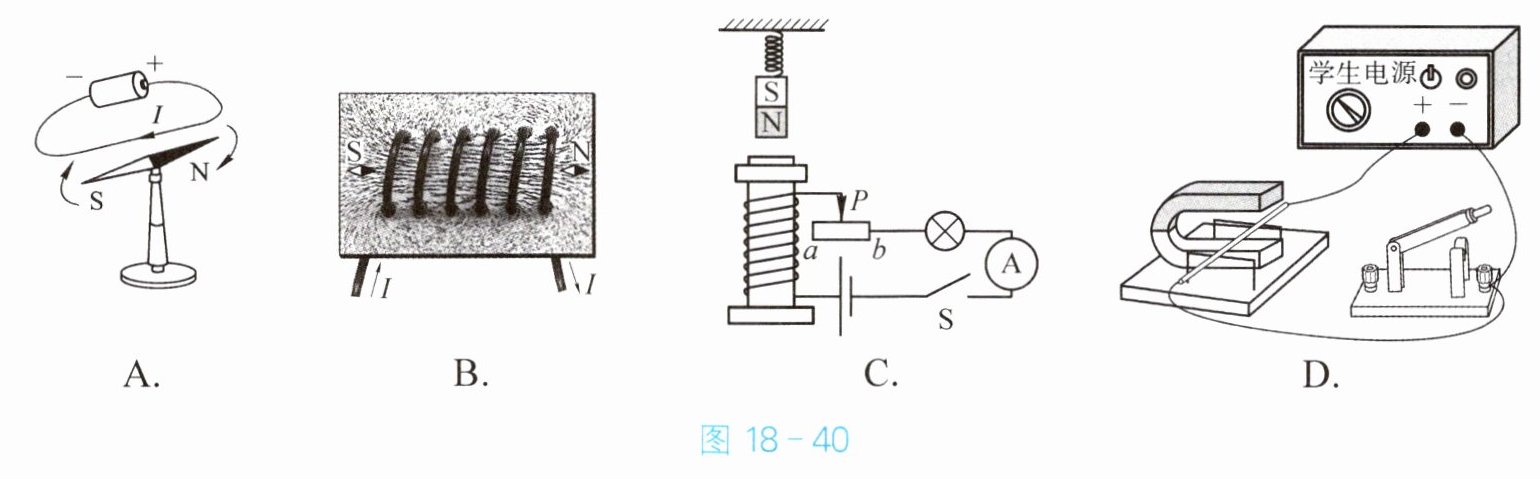

 举一反三 图 18 - 39 是一款小电风扇。图 18 - 40 的实验装置中能说明小电风扇工作原理的是( )。

D

【解析】
小电风扇的工作原理是通电导体在磁场中受力运动，将电能转化为机械能。
图A：奥斯特实验，证明电流周围存在磁场，属于电流的磁效应，是电生磁，与电风扇工作原理不符；
图B：展示通电螺线管的磁场分布，体现电流的磁效应，与电风扇工作原理不符；
图C：探究电磁铁磁性强弱的影响因素，利用电流的磁效应，与电风扇工作原理不符；
图D：装置中通电导体在磁场中受力运动，与小电风扇的工作原理一致，符合要求。
【答案】
D
【知识点】
通电导体在磁场中受力运动；电流的磁效应
【点评】
本题核心是区分电与磁相关实验的原理，需要明确电动机（电风扇）、电流磁效应类实验的本质差异，准确辨别电生磁、通电导体在磁场中受力运动的应用场景。
【难度系数】
0.6
